Контролер освітлення коридору кухні сходів і т. д

КОНТРОЛЕР СВІТЛОДІОДНОГО ОСВІТЛЕННЯ ТА АНІМАЦІЇ SOKL-1 З ДАТЧИКОМ ОСВІТЛЕННЯ

.

ПОЛЬСЬКИЙ висока якість продукції.

Контролер освітлення SOKL-1 використовується для керування освітленням сходів, декору кухні чи ванної кімнати, коридорів, проходів тощо у взаємодії зі світлодіодними стрічками тощо.

Контролер має можливість підключати різні датчики (PIR руху, відбивачі, фотоелементи тощо), які виявляють рух людини. Вихід контролера з навантажувальною здатністю 8А дозволяє підключити довгу світлодіодну стрічку або інший подібний тип освітлення. Контролер також має вбудований датчик сутінків, тому освітлення не вмикається вдень. Проте в нічний час можна включити світлодіодну стрічку на 0-40% потужності, коли немає руху людей (підсвічування в режимі очікування). СОКЛ-1 має ряд регулювань, які дозволяють налаштувати підсвічування під уподобання користувача. Регулювання яскравості освітлення за технологією ШІМ.

Принцип дії.

Контролер має потрійний тригерний вхід, до якого ми можемо підключити нормально відкриті кнопки, датчики руху, натискні килимки, інфрачервоні бар’єри, відбиваючі датчики відстані тощо.

Це дозволяє підключати різні датчики, сигнал від датчика руху має бути якомога коротшим, бажано не довше 2-3 секунд після припинення руху людини перед датчиком.

Контролер має вбудований датчик освітлення. Коли ясно (день), контролер залишається вимкненим, а коли темно (ніч), контролер перемикається на роботу, описану в наступні речення. Після отримання сигналу від датчика (виявлення руху людини) контролер запускає послідовність, тобто плавно (приблизно протягом 1 секунди) включає світлодіодну стрічку, після чого світлодіодна стрічка горить протягом встановленого користувачем часу ( приблизно від 2 секунд до 3,5 хвилин), а потім плавно згасає приблизно через 2 секунди, що є кінцем послідовності. При відсутності руху людини контролер знаходиться в режимі очікування, тобто світлодіодна стрічка залишається затемненою або злегка підсвіченою в діапазоні 0-40% потужності (плавне регулювання потенціометром P1). Постійний час освітлення також можна плавно регулювати. Поріг денного/нічного освітлення також можна легко налаштувати за допомогою потенціометра PR1. Для полегшення встановлення та налаштування контролер має діод L1, який показує, чи знаходиться контролер у нічному чи денному режимі, а також кнопку SW, яка імітує сигнал від зовнішнього датчика руху. Якщо ми хочемо, щоб контролер працював весь час (і вдень), просто не підключайте датчик освітлення. Якщо ми хочемо, щоб контролер працював лише в певні години, ми можемо ввімкнути його живлення за допомогою зовнішнього таймера (продається окремо).

Встановлення та підключення.

Контролер монтується в сухому місці в приміщенні, зазвичай на DIN-рейку. Живлення від джерела 12 В постійного струму відповідної потужності з запобіжником на масовому кабелі, не більше 10 А. Спочатку підключаємо датчик освітлення, потім світлодіодну стрічку, звертаючи увагу на полярність (плюс і мінус). На схемі нижче ці роз’єми розташовані у верхній частині контролера. Як видно на схемі, світлодіодна стрічка є плюсом, постійно підключеним до джерела живлення і керованим з боку мінуса. Далі підключаємо датчик руху до однієї з вхідних доріжок контролера (роз'єми внизу контролера). Будь ласка, пам’ятайте, що якщо ми не використовуємо нормально закритий вхід, його слід закоротити за допомогою шматка дроту (контакт M з контактом NC). І в самому кінці включаємо живлення. Якщо ми використовуємо датчик типу NO (нормально відкритий), тоді ми підключаємо датчик, як показано на схемі нижче, тобто вихід самого датчика (реле) до контактів NO- та M, пам’ятаючи про постійне коротке замикання (за допомогою шматок дроту) контакти M і NC. Датчики типу NO мають релейний вихід, який після виявлення руху людини подає нормально відкритий сигнал на контролер SOKL-1, тобто вони з’єднують контакт NO з контактом M. Якщо ми використовуємо кілька нормально відкритих датчиків (наприклад, на кінцях освітленого коридору), їх релейні виходи слід з’єднати паралельно. Детальніше про це в посібнику - посилання внизу опису.

Нормативні елементи

Після зняття кришки контролера контролер СКОЛ-1 має наступні елементи регулювання:

1/ Потенціометр PR1 використовується для налаштування порогу для перемикання з денного на нічний режим, тобто, наскільки темно має бути, щоб контролер розпізнав, що зараз ніч, і почав реагувати на сигнали з зовнішній датчик руху. Налаштовуємо потенціометр PR1 після відключення живлення контролера,

2/ Потенціометр P4 використовується для налаштування часу затримки для перемикання з денного на нічний режим. Контролер вимірює яскравість освітлення датчика CO (діаграма на попередній сторінці) постійно, тобто кілька разів на секунду. Якщо яскравість освітлення нижче встановленого порогу PR1 і зберігається протягом встановленого часу P4, контролер вважатиме це нічним і перейде в нічний режим, про що сигналізує загоряння діода L1. Час затримки можна регулювати в діапазоні приблизно від 2 до 10 секунд, і його слід виконувати при вимкненому живленні контролера. Повертаючи потенціометр Р4 за годинниковою стрілкою, ми збільшуємо цей час. Так само контролер перемикається з нічного режиму на денний (L1 вимкнеться),

3/ Потенціометр P1 використовується для встановлення решти яскравості в нічному режимі. Протягом дня світлодіодний вихід завжди вимкнений. Однак вночі в режимі «очікування» (коли послідовність не активована датчиком руху) ми можемо використовувати цей потенціометр, щоб встановити решту яскравості, тобто або вимкнути світлодіодне освітлення, або встановити будь-яку яскравість до макс. близько 40% потужності. Звичайно, щойно контролер отримує імпульс від датчика руху, він починає типову послідовність (освітлення до максимальної яскравості, безперервне освітлення та плавне затемнення), а після завершення послідовності контролер перемикається на встановлену яскравість у стані спокою. Діапазон регулювання P1 становить від 0 до 40%, повертаючи його за годинниковою стрілкою, цей час збільшується. Потенціометр P1 можна налаштувати як при відключеному джерелі живлення, так і на постійній основі, коли контролер знаходиться в режимі очікування.

4/ Потенціометри P2 і P3 використовуються для встановлення тривалості постійного освітлення послідовності. Тобто після отримання сигналу від датчика руху це час від закінчення освітлення до початку гасіння світлодіодного освітлення. Цей час можна плавно встановити в одному з трьох діапазонів:

- короткий, тобто регулюється від 2 до 20 секунд

- середній, тобто від 11 до 65 секунд

- довго, тобто від 36 до 220 секунд

Пам’ятайте, що в середині послідовності, під час етапу безперервного освітлення, контролер отримає ще один імпульс від датчика руху, час скидається та підраховується знову. Контролер також має перемичку ZW. Якщо перемичка знята, під час безперервного освітлення лічильник часу буде скидатися з кожним імпульсом від датчика руху, але якщо перемичка залишиться увімкненою, лічильник часу буде скинутий, лише якщо контролер СКОЛ-1 знаходиться в нічному режимі. режим при появі сигналу від датчика руху. Докладніше в розділі ПРАКТИЧНА ІНФОРМАЦІЯ посібника у форматі PDF.

Контролер має діод L1, коли він світиться, означає, що контролер наразі перебуває в нічному режимі. СКОЛ-1 також має програмну кнопку, яка імітує виникнення імпульсу від датчика руху, тому вона корисна при запуску та тестуванні системи.

Технічні дані:

• модуль живлення 12VDC (11-13V)

• Монтаж на DIN-рейку, ширина контролера 54 мм

• споживання струму в режимі очікування нижче 20 мА

• макс. вихідне навантаження: 8A

• 3-канальний вхід датчика руху (замикання, розрив і напруга)

• робоча температура контролера від 0 до +35C

• розміри контролера 90 x 67 x 54 мм

• Вага контролера 100 грам

Посилання на посібник з експлуатації http://cosmogate.pl/slawek/INS/SKOL.pdf

.

Посилання на відео, де ви можете побачити використовуваний драйвер

(лише підсвічування кухні) :   https://www.youtube.com/watch?v=wjRSMNlJwSw

.

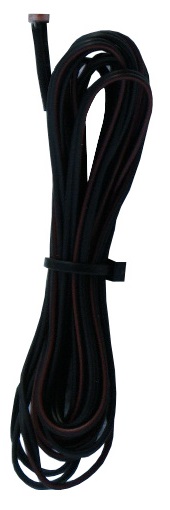

В комплект входить: контролер, датчик освітленості на кабелі, інструкція в форматі PDF (надсилається на електронну пошту)
