ПРИМІТКА. Розміщуючи замовлення, ви можете вказати інший колір кришки сенсора: сірий, білий, коричневий або чорний.

STAIRS KIT

Контролер сходів типу LIGHT WAVE smartLEDs S19-P (преміум-модель)

+

2 датчики оптичної відстані та руху сходів smartLEDs ALFA 100cm 12V

для керування багатоточковим світлодіодним освітленням 12V/24V DC для сходів, доріжок, під’їздів, автостоянок

Кількість керованих ламп: 3-19

Колір кришки датчика: білий

Безперервне вмикання та вимикання ламп - Справжня, унікальна світлодіодна хвиля з плавним, плавним і ефекти розмиття - ви не знайдете подібного на Allegro!

Інтелектуальний сутінковий вимикач із датчиком світла

Конфігуратор для 19 параметрів контролера(Дуже широкі можливості адаптації роботи до потреб)

Високоякісні цифрові оптичні датчики, розроблені та призначені спеціально для застосування на сходах. Чітко визначений регульований діапазон і вузький кут виявлення означають, що, на відміну від датчиків PIR, датчики ALFA не реагують на людей, що проходять повз сходи. Два доступних режиму роботи (відстань і рух) гарантують правильну роботу датчиків в різних умовах (відкриті сходи, закриті сходи). Єдині такі датчики на ринку.

Приваблива знижка! Купуючи комплект, ви отримуєте привабливу знижку порівняно з покупкою контролера та датчиків на окремих аукціонах.

Виробник: APACHETA SMART SYSTEMS, Польща

Справжня, унікальна світлодіодна хвиля - ви не знайдете такої на Allegro

Якість світлодіодної хвилі визначає якість контролера сходів. Наша світлодіодна хвиля — це набагато більше, ніж просто послідовне освітлення ламп.

Наш контролер реалізує справжню, надзвичайно ефективну світлодіодну хвилю з плавним увімкненням і вимиканням у два етапи та дозволяє унікальне налаштування параметрів хвилі під уподобання користувача: Плавність (0-7), Час освітлення (0с-24с), Час освітлення (0с-240с), Час вимкнення (0с-24с), Яскравість освітлення, Тип кроку ( прискорення, уповільнення або з постійним кроком), Напрямок гасіння (назад, послідовний).

Послідовне запалювання ламп у цьому контролері означає ввімкнення наступних ламп через фіксовані або змінні інтервали часу , що випливає з параметрів: Час запалювання і Кількість ламп і параметр Тип кроку

Перший ступінь плавності - полягає в поступовому (плавному) запалюванні окремих ламп з можливістю регулювання час освітлення однієї лампи з використанням параметра Smoothness (0-7)

Другий рівень гладкості - дає ефект плавності та розмивання хвилі. При досить високому значенні параметра Smoothness наступні лампи починають загорятися, коли попередні ще не досягли максимальної яскравості. Яскравість наступних ламп накладається з часом, створюючи ефект розмитої і плавної хвилі (передня частина хвилі тільки починає світитися, а хвіст вже світиться сильніше). Ця функція є важливою відмінністю від інших драйверів на Allegro та визначає кінцевий ефект, унікальний для інших. Гасіння аналогічно.

Експлуатація

Набір призначений для ефективного управління та автоматизації світлодіодного освітлення сходів в установках з окремим керуванням кожною лампою. На роботу контролера можна впливати, змінюючи параметри конфігурації.

Контролер функціонує як інтелектуальний таймер. У режимі очікування лампи можна вимкнути або злегка підсвічувати. Повне освітлення вмикається автоматично, коли будь-який із датчиків ALFA виявляє рух - послідовно, лампа за лампою у вигляді ефективної світлодіодної хвилі, починаючи знизу або зверху, залежно від того, з якого було виявлено рух. Якщо рух виявлено як знизу, так і зверху, лампи запалюються з обох сторін. Після закінчення заданого часу освітлення лампи послідовно вимикаються або затемнюються до встановленого значення підсвічування в напрямку, узгодженому з напрямком запалювання або протилежним йому. У димованих ламп кожна лампа вмикається і вимикається/зменшується плавно, а у недіммованих – ступінчасто. Є функція попередження перед вимкненням світла (мерехтіння, затемнення, розгойдування тощо). При необхідності освітлення можна подовжити. Якщо під’єднано включений світловий зонд, робота контролера може бути заблокована протягом дня вбудованим сутінковим вимикачем.

Найважливіші властивості:

• Виходи струмового навантаження: 2 A x 19
• Велика контрольована вихідна потужність: 19 x 48 Вт (при живленні лампи 24 В)
• Керування диммованими світлодіодними лампами (плавним, на основі ШІМ-методу) і недіммованим (ступінчастим)

ПРИМІТКА: Звичайні світлодіодні стрічки є диммованими, де один сегмент складається з 3 діода і резистор. У випадку інших світлодіодних джерел світла завжди запитуйте у виробника про можливість затемнення джерела світла та можливість сумісності з диммером з ШІМ. Деякі світлодіодні джерела світла (наприклад, замінники популярних галогенних ламп) можуть містити додаткову електроніку, яка ускладнює або унеможливлює затемнення.

• Керування: автоматичне (за допомогою 2 датчиків ALFA) . Він також може бути ручним (будь-які безпотенційні перемикачі кнопкового типу) або змішаним.
• Уточнений алгоритм, який гарантує коректну роботу незалежно від спосіб активації контролера (датчики руху, кнопки тощо), кількість людей, що рухаються сходами, і напрямок їхнього руху.
• Можливість інтеграції з системами розумного дому (наприклад, KNX, Fibaro, Crestron, Lutron, LON) через безпотенційні виходи.
< /ul>

Найважливіші функції:

• Функція підсвічування в режимі очікування після настання сутінків (діапазон від 0-90% від максимальної яскравості - лише лампи з регулюванням яскравості
• Функція повного вимикання світла протягом визначеного часу
• Функція диммера: налаштування яскравості в активному та очікуваному станах (окремо для головної лампи ) - лише димовані лампи< /li>
• Функція головної лампи (для загального освітлення або освітлення поручнів)
• Функція постійного освітлення (з використанням будь-якої перемикачі)
• Функція попередження перед вимкненням світла (блимання, блукаюче затемнення тощо)
• Функція розширення світла< /li>
• Функція блокування денного світлачерез вбудований сутінковий вимикач.Світлозонд для установки всередині (в зоні сходів) або зовні будинку.

Технічні дані контролера

• Напруга живлення контролера: 8-24 В постійного струму
• Споживання електроенергії (тип.): 120 мВт
• Вихідна робоча напруга : тип: 12 В постійного струму; макс.: 24 В постійного струму
• Струмове навантаження на виходи (макс.): 2A x23
• Тип навантаження: світлодіоди
• Ступінь захисту: IP20
• Тип роботи: безперервна
• Робоча температура: -10°C - +45°C
• Розміри: 8,8 см х 9,0 см х 6,5 см
• Монтаж : рейка DIN TH-35 (5 модулів)

Головна лампа (опція)

• Одна або дві останні лампи можуть діяти як головна лампа, наприклад, для освітлення поручні чи загальне освітлення
• Головна лампа вмикається першою, а вимикається останньою
• Ви можете визначити різну яскравість освітлення та підсвічування для головної лампи, ніж для інших ламп
< /ul>

Попередження перед вимиканням світла (необов’язково)

• Приглушити всі лампи, моргати
• Мерехтіння (дуже швидке, швидке, середньо швидке або повільне)
• Гойдаючись, гойдаючись (розгойдуючись з однієї або двох ламп)

19 параметрів конфігурації контролера

Параметри встановлення:

Параметри диммера:< /h2>

Яскравість (10%-100%)

Підсвічування (0%-90%)

Основна яскравість (10%-100%)

Основна підсвітка (0%-100%)

Параметри світлової хвилі:

текучість (0-7)

час займання (0с-24с)

Час світла (0с-240с)

Час гасіння (0с-24с)

Тип кроку (уповільнення, постійне, прискорення)

Напрямок гасіння (зворотний, послідовний)

Параметри функції попередження:

Кількість попереджень (0-7)

Тип попередження (блимання, піко, нано, мікро, мілі, коливання, коливання)

Час попередження (0 с-24 с)

Час очікування (0 с-24 с)

Налаштування значень параметрів контролера

Параметри конфігурації контролера мають заводські налаштування, які є оптимальними для більшості програм, але ви завжди можете змінити їх і адаптувати до власних потреб за допомогою вбудований конфігуратор (на фото нижче).

Вбудований інтелектуальний сутінковий вимикач зі світловим зондом

• Блокування світильників вдень
• Зонд можна встановити як зовні, так і всередині будинку в районі ​​сходи (контролер інтелектуальний - він не блокує освітлення, яке сам увімкнув, що є важливою перевагою перед іншими сутінковими вимикачами, світлові зонди яких необхідно встановлювати на відкритому повітрі, у не освітлений штучним світлом). Світловий зонд слід під’єднати до входу DIS контролера.
• 10 порогів яскравості (можна вибрати) для світлового зонда.

ПРИМІТКА. Замість світлового зонда інший пристрій можна підключити до входу DIS (наприклад, перемикач або астрономічний годинник) або безпотенційного виходу будь-якої системи «Розумний дім».

ALFA smartLEDs

Датчик відстані та руху сходів 100 см 12 В

Цифровий активний оптичний дифузійний датчик, розроблений і призначений спеціально для виявлення об'єктів або руху на сходах, коридорах, переходах.

Вузький кут виявлення, регульований діапазон.

Одноелементний датчик (без установки приймача або дзеркала з протилежного боку до датчика)

Доступні два режими роботи, що забезпечують правильну роботу незалежно від типу та конструкції сходів:

• Режим датчика відстаней(базовий режим, ідеально підходить для відкритих сходів) – об’єкт виявляється шляхом виявлення світла, відбитого від об’єкта
• Режим датчика руху (додатковий режим, використовується, наприклад, у випадку закритих сходів із білою стіною навпроти, що відбиває світло) – виявлення руху об’єкта відбувається в результаті виявлення зміни сигналу, відбитого від об’єкта.
< /ul>

Адаптація мікропроцесора до умов роботи, усунення перешкод, низька чутливість до видимого світла з навколишнього середовища та інфрачервоного випромінювання від інших джерел

Можна використовувати для сходів вгору до 140 см завширшки.

Чудовий датчик сходів, єдиний у своєму роді на ринку!

Технічні дані датчика:

• Діапазон: регульований, від 30 см до 100 см
• Кут виявлення: 15°
• Напруга живлення: 8-24 В постійного струму (зазвичай 12 В)
• Вихід: NPN OC (активний низький стан), макс. 30 В 250 мА
• Розміри: діаметр екрану 40 мм, довжина 25 мм
• Потужність: 0,12 Вт Споживаний струм: 10 мА
• Робоча температура: -10°C - + 45 °C
• Ступінь захисту: IP20
• Клас захисту: III
• Тип роботи: безперервний, в приміщенні

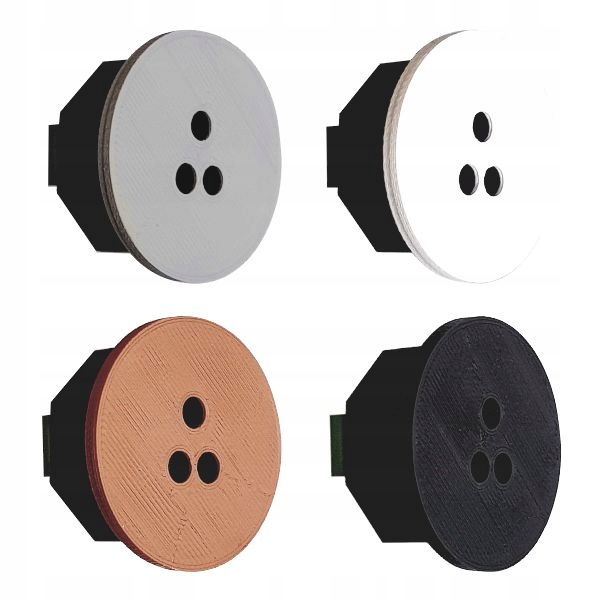

• Колір датчика: білий, сірий, коричневий, чорний

Простий електричний монтаж датчика

Контакти розташовані на клемній колодці ззаду датчика:

• +12 В – напруга живлення
• GND – заземлення джерела живлення 0 В
• OUT – цифровий вихід типу OC (NPN)

Різні способи кріплення датчиків

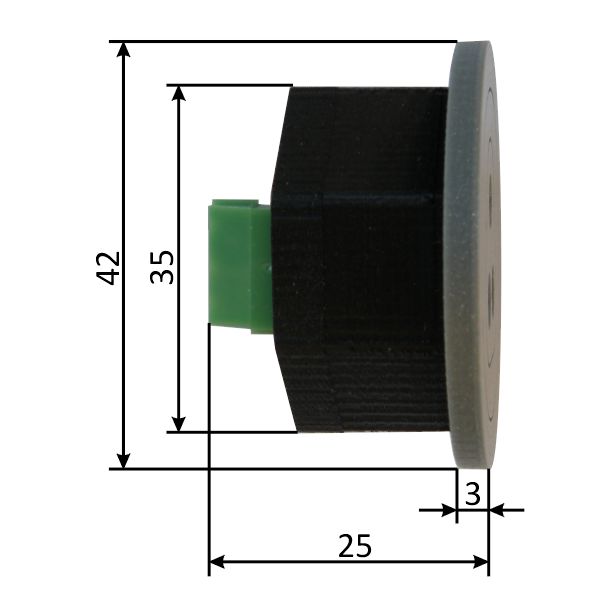

Невеликі розміри датчиків (діаметр без кришки 35 мм, глибина 25 мм) дозволяють непомітно встановлювати.

• Встановлення в стовпі сходів у отвір діаметром 35 мм.
• Встановлення впритул у монтажній коробці (можна придбати на іншому нашому аукціоні)
• Встановлення на 60 мм коробку за допомогою перехідника коробки (можна придбати на іншому нашому аукціоні).

ПРИМІТКА: Рекомендовано встановлювати датчики на висоті 80 см

Зручний доступ до потенціометра та сигнальних діодів

на передній частині датчика, під знімною кришкою

• Індикація налаштування діапазону: червоний світлодіод
• Об'єкт індикації виявлення: зелений світлодіод
• Регулювання діапазону - багатооборотний потенціометр
• Зміна режиму роботи: багатооборотний потенціометр і червоний світлодіод

2 сенсори smartLEDs ALFA 12VDC 100см

• Цифровий, активний відбиваючий оптичний датчик
• 2 режими роботи: відстань і рух
• Вузький кут виявлення 10 °-15°
• Діапазон 30-100 см, регулюється приблизно через кожні 10 см (підходить для сходів шириною до 140 см)
• Цільна конструкція (без встановлення приймача чи дзеркала на потрібна протилежна сторона), ніж датчик)
• Зручний доступ до потенціометра та сигнальних діодів (на передній частині датчика, під знімною кришкою)
• Простий електричний монтаж датчика (клемна колодка)

ПРИМІТКА: При оформленні замовлення ви можете вказати інший колір кришки датчика: сірий, білий, коричневий або чорний.

Детальна документація та обслуговування

Продукт постачається з посібником користувача, який містить, серед іншого: Схема встановлення.

Також ми підготували посібник для покрокового планування, впровадження та запуску установки (додається до аукціону).

У вкладенні до аукціону ви також знайдете каталожну картку продукту.

Як виробник контролерів і датчиків, ми пропонуємо професійні технічна підтримка та пряме гарантійне та післягарантійне обслуговування.

У комплект входить:

ДІЗНАЙТЕСЯ БІЛЬШЕ ПРО ПРОПОЗИЦІЮ СХОДОВИХ КОНТРОЛЕРІВ SMARTLEDS і ДАТЧИКІВ РУХУ

Чим пропозиція smartLEDs виділяється серед конкурентів?

Багата пропозиція, адаптовані до ваших потреб і фінансових можливостей різних клієнтів: 7 моделей контролерів сходів

Ми використовуємо власні рішення, якими ми дуже пишаємося, наприклад:

• Справжня, вражаюча світлодіодна хвиля з плавним, плавним і розмитим ефектом
• Оптичні датчики руху сходів, розроблені спеціально для виявлення рух по сходах
• Додаток Bluetooth для смартфона для налаштування та діагностики встановлення
• Інтелектуальний сутінковий вимикач, вбудований у контролер

- таких рішень у інших на Allegro ви не знайдете!

Ми пропонуємо додаткові функції: Підсвічування в режимі очікування, Вбудований диммер, Майстер лампа (наприклад, для освітлення поручня), Мезонін, Попередження про вимкнення світла

Наші контролери бездоганно працюють для сотень клієнтів з 2013 року. Апаратна частина виконана на професійній друкованій схемі ми використовуємо сучасну автоматичну поверхню SMT і THT за безсвинцевою технологією, а елементи надходять від провідних виробників електронних компонентів. Алгоритм програмного забезпечення відпрацьований досконало, контролери працюють коректно незалежно від способу активації (детектори чи кнопки), а також кількості та напрямку людей, що рухаються сходами. Немає побоювань, що контролер загубиться, якщо більше людей підніматиметься сходами або якщо в установці використовуються різні способи активації контролера (наприклад, датчики та кнопки).

Ми дбаємо про задоволеність наших клієнтів і обслуговування на найвищому рівні: технічна підтримка по телефону, детальна документація на продукт (інструкції користувача, схеми монтажу, каталожні картки, посібники).

ВАЖЛИВО!

Чому датчики сходів ALFA та DELTA краще підходять для визначення руху на сходах, ніж інші датчики руху, доступні на ринку?

Більшість датчиків, які пропонуються на ринку, не є такими підходить для застосування на сходах. Це або PIR-сенсори з широким кутом виявлення і невизначеною дальністю, що реагують на людей, що проходять повз сходи, або дешеві імпортні оптичні датчики, які не зберігають параметри, мають високу чутливість до відблисків і відблисків, наприклад, від білої стіни навпроти. , а також мають високий відсоток відмов. Ці недоліки практично дискваліфікують ці датчики для цього застосування.

Датчики ALFA та DELTA smartLEDs є єдиними відомими нам датчиками, які дійсно придатні для виявлення руху на сходах. Вони були розроблені нами у відповідь на прогалину на ринку в цій галузі та на 100% виробляються в Польщі. Це активні дифузійні оптичні датчики, що працюють в інфрачервоному світлі, невидимому для ока. Вони мають одноелементну конструкцію, чітко визначений регульований діапазон, вузький кут виявлення та відхилений оптичний шлях, що усуває відбиття. Доступні 2 режими роботи забезпечують правильну роботу незалежно від того, відкриті чи закриті сходи (проходи) з білою стіною навпроти. Невеликі розміри дозволяють непомітно встановити, а також є можливість вибрати колір кришки датчика. Датчики мають дуже хороше співвідношення ціни та якості.

Контролери smartLEDs і сходові датчики, ймовірно, найкращі продукти цього типу на ринку!
