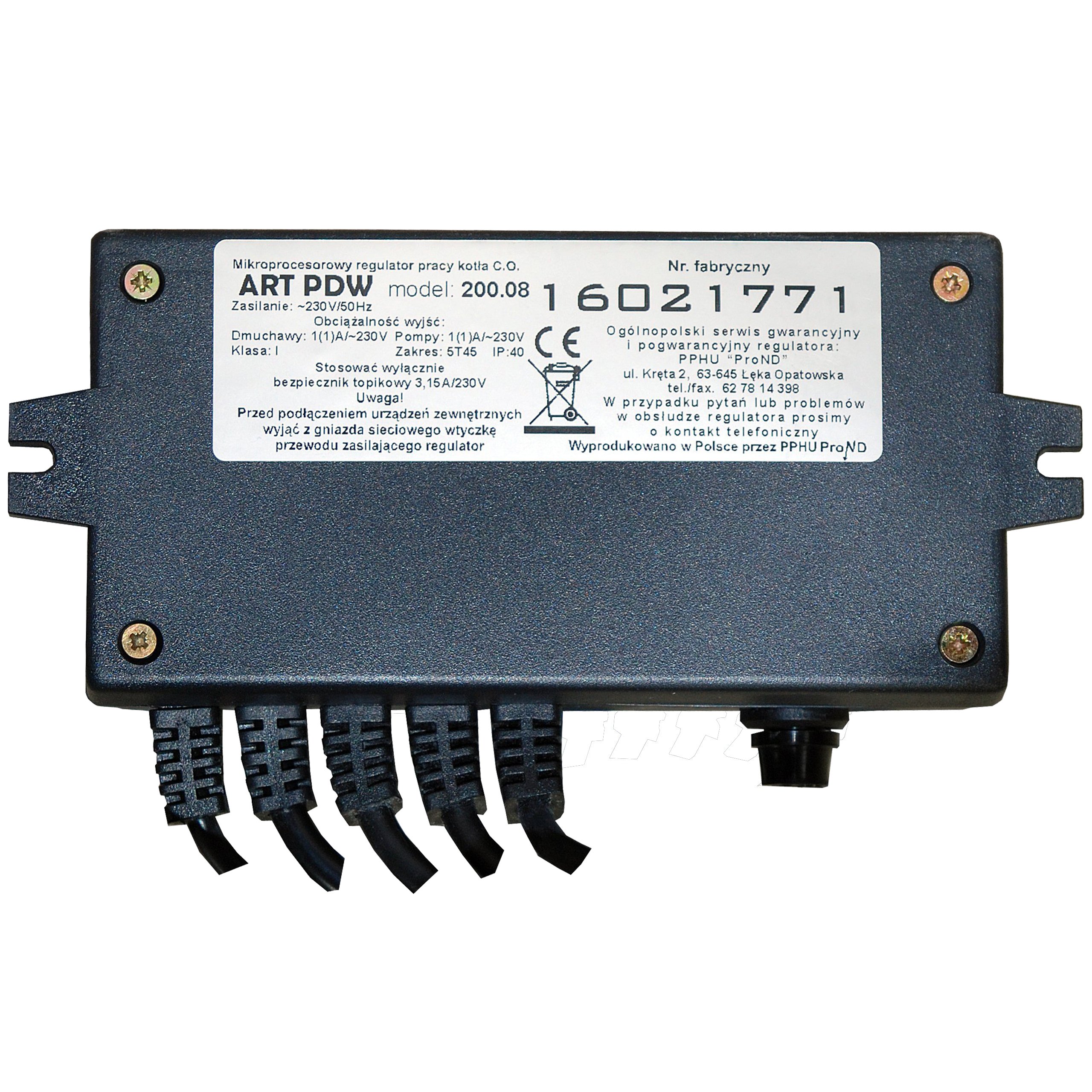

КОНТРОЛЕР ДЛЯ ART PDW МОЖЕ МОЖЕ КОТЛА - КЕРУВАННЯ НАСОСОЮ ТА ПОДУВОДУВКОЮ - ДИСПЛЕЙ

СИМВОЛ ПРОДУКТУ: 9697

Особливості:

• Польський продукт
• чудова якість
• найдешевший на ринку< /li>
• li>
• офіційний представник
• інтуїтивне керування

ФУНКЦІЇ:

• керування циркуляційним насосом центрального опалення
• керування ПУЛЬТОМ або кімнатним термостатом
• система захисту від замерзання нижче 5°C
• система захисту від застою насоса
• контроль нестачі палива
• розбірливий світлодіодний дисплей
• просте у використанні меню

Вміст комплекту

Повний пакет повинен включати:

• Контролер температури Art PDW з мережевим кабелем, датчиком температури та аварійним термостатом (1 шт.)
• Затискач (1 шт.).
• Дюбелі з гвинтами (2 комплекти), гвинти для листового металу (2 шт.).
• Інструкція з експлуатації та гарантійний талон із зазначенням дати продаж.< /li>
• Додаткове обладнання в залежності від опцій.

Дистанційне керування регулятором Art PDW.

Опціонально до регулятора Art PDW можна підключити пульт дистанційного керування PILOT R/G від ППХУ «ПроНД» або кімнатний термостат будь-якого виробника.

ПРИНЦИП ДІЇ

Регулятор ART PDW є регулятором для котлів з подрібненим вугіллям і водночас наступником регулятора ART PD. Мікропроцесорний контролер ART PDW призначений для керування роботою повітродувки та циркуляційного насоса в системах центрального опалення. там, де немає необхідності регулювати швидкість вентилятора (регулювання подачі повітря за допомогою обдувної заслінки), має вихід для підключення пульта дистанційного керування.

Експлуатація (регулювання, контроль, режим очікування, відключення).< /h1>

При включеному електроживленні, холодному котлі та вимкненому процесі регулювання (індикатори НАСОС і НАДУВКА не горять) регулятор показує поточну температуру води в котлі та залишається у вимкненому стані. Якщо температура котла вища за температуру включення циркуляційного насоса, контролер вмикає насос незалежно від робочого стану – світиться індикатор НАСОС.

Процес регулювання починається натисканням кнопки ПУСК/СТОП. (горить індикатор FIRE-UP). Лампа РОЗПІЛ горить, поки котел не досягне заданої в параметрі температури. У процесі регулювання поточна температура порівнюється з заданим значенням (налаштуванням). Робота повітродувки сигналізується світловим індикатором НАСОС.

При певній температурі - встановленій у сервісних параметрах (за замовчуванням 35°C) - вмикається циркуляційний насос, про що сигналізує індикатор НАСОС . Після досягнення потрібної температури регулятор переходить у режим спостереження, про що сигналізує миготлива крапка в правому нижньому кутку дисплея (5). У режимі нагляду працюють продувки (тільки при температурі нижче 85°C).

Це періодичне увімкнення повітродувки на кілька секунд для запобігання накопиченню газів у котлі та можливому гасіння пожежі. Коли повітродув увімкнено, індикатор BLOWER блимає. Потрібну температуру можна встановити в будь-якому робочому стані. Налаштування здійснюються кнопками «+» і «-». Під час встановлення температури на дисплеї блимають цифри та відображається поточне налаштування. Вихід з режиму налаштування відбувається автоматично через кілька секунд після останнього натискання клавіші. Щоб просто переглянути поточне налаштування, просто натисніть одну з клавіш «+» або «-» один раз.

Активний термостат (обігрів кімнати, контакти кімнатного термостата закриті) Якщо бажана температура (встановлена ​​на термостаті) вища за температуру в приміщенні, де знаходиться термостат - контакти термостата замкнуті, насос центрального опалення працює (якщо температура котла вище температури включення насоса), повітродувка працює до досягнення потрібної температури. Активний стан терморегулятора (на контролері Art PDW замкнуті контакти позначаються миготливою лампочкою ДИСТАНЦІЙНОГО/кімнатного термостата

КОНТРОЛЕР З ПОВНОЮ ПРОВОДКОЮ, ВКЛЮЧАЮЧИ ДАТЧИК. ГОТОВИЙ ДО РОБОТИ ПІСЛЯ ВИЯТЕННЯ З УПАКОВКИ.
