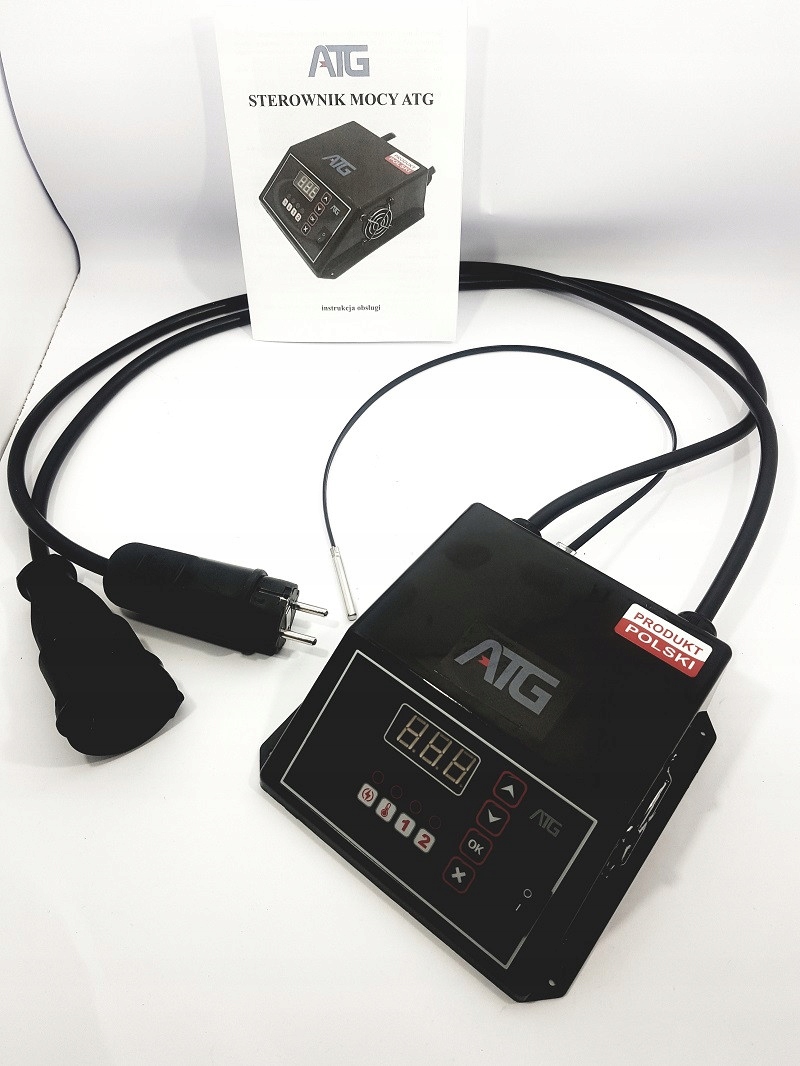

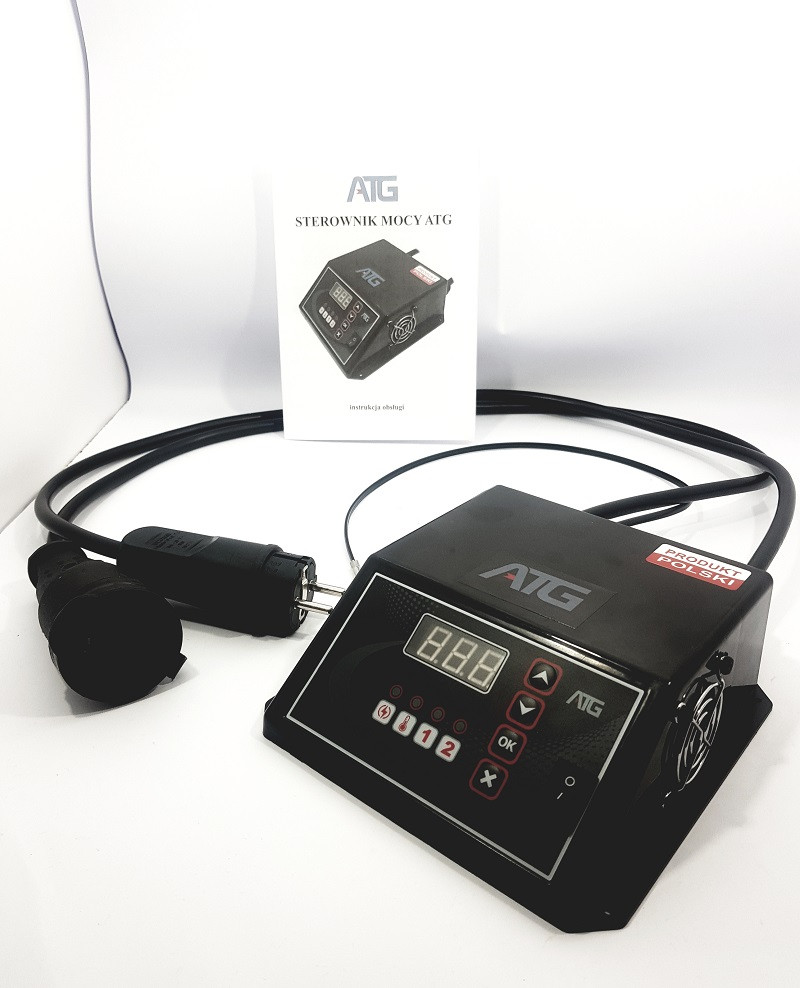

КОНТРОЛЕР ПОЖИВЛЕННЯ ATG SM З РОЗЕТКОЙ ТА ВИЛКОЙ

Увага!!! Allegro неправильно підбирає товари до свого каталогу, тому параметри товару можуть бути спотворені. Будь ласка, покладайтеся лише на опис аукціону, а не на назву та параметри. Назва та параметри продукту часто неправильно нав'язуються Allegro.

КОНТРОЛЕР ATG POWER SM З РОЗЕТОМ ТА ВИЛКОЮ

ATG

КОНТРОЛЕР ATG POWER SM З РОЗЕТОМ ТА ВИЛКОЮ

Контролер живлення ATG використовується для плавного регулювання потужності нагріву.

Регулювання плавне в діапазоні 0-100% (це не регулювання вкл/вимк), завдяки чому можна точно підтримувати заданої температури.

До контролера можна підключити датчики температури (один або два датчики).

ДАТЧИКИ НЕ ВХОДЯТЬ В КОМПЛЕКТ - ЇХ ПОТРІБНО КУПУВАТИ ОКРЕМО

https://atg .net.pl/sterowniki/675-p675-s-czujnik-temperatury-sd-01-z-gilza-20mb.html

Основний функції контролера

• плавне регулювання потужності нагріву
• можливість запам'ятати/задати два значення потужності
• підтримка 2 датчиків температури
• li>
• 3 типи керування потужністю: увімкнення/вимкнення, пропорційне, PID
• сигналізація температури (з регульованою затримкою)
• групове або фазове керування - усунення ефекту миготіння лампочок

Параметри:

• напруга живлення: 230В
• діапазон регулювання потужності: 0-100%
• діапазон регулювання температури: 0-125 градусів C.
• максимальна регульована потужність: 5,5 кВт (версія без розеток), 3,5 кВт (версія з розетками) )
• охолодження: примусове - вбудований вентилятор
• тип керування: групове або фазове (на вибір користувача)
• тип керування: вкл/вимк, пропорційне, ПІД
• кабель живлення: 3x2,5 мм

Застосування:

• дистиляція
• коптильні
• пивоваріння
• сушильні установки< /li>
• водонагрівачі
• електричні обігрівачі
• скрізь, де є потреба точно підтримувати постійну температуру

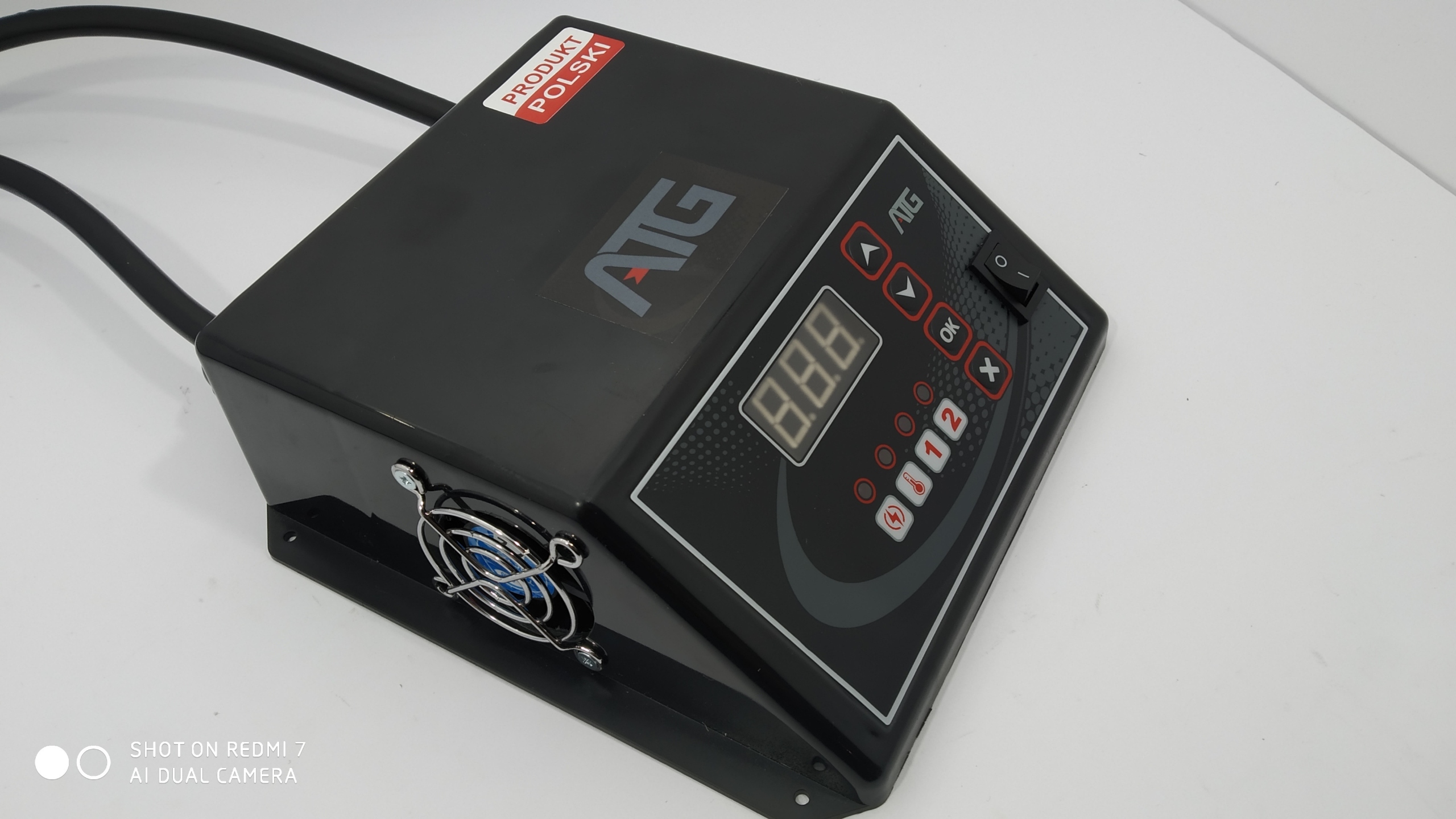

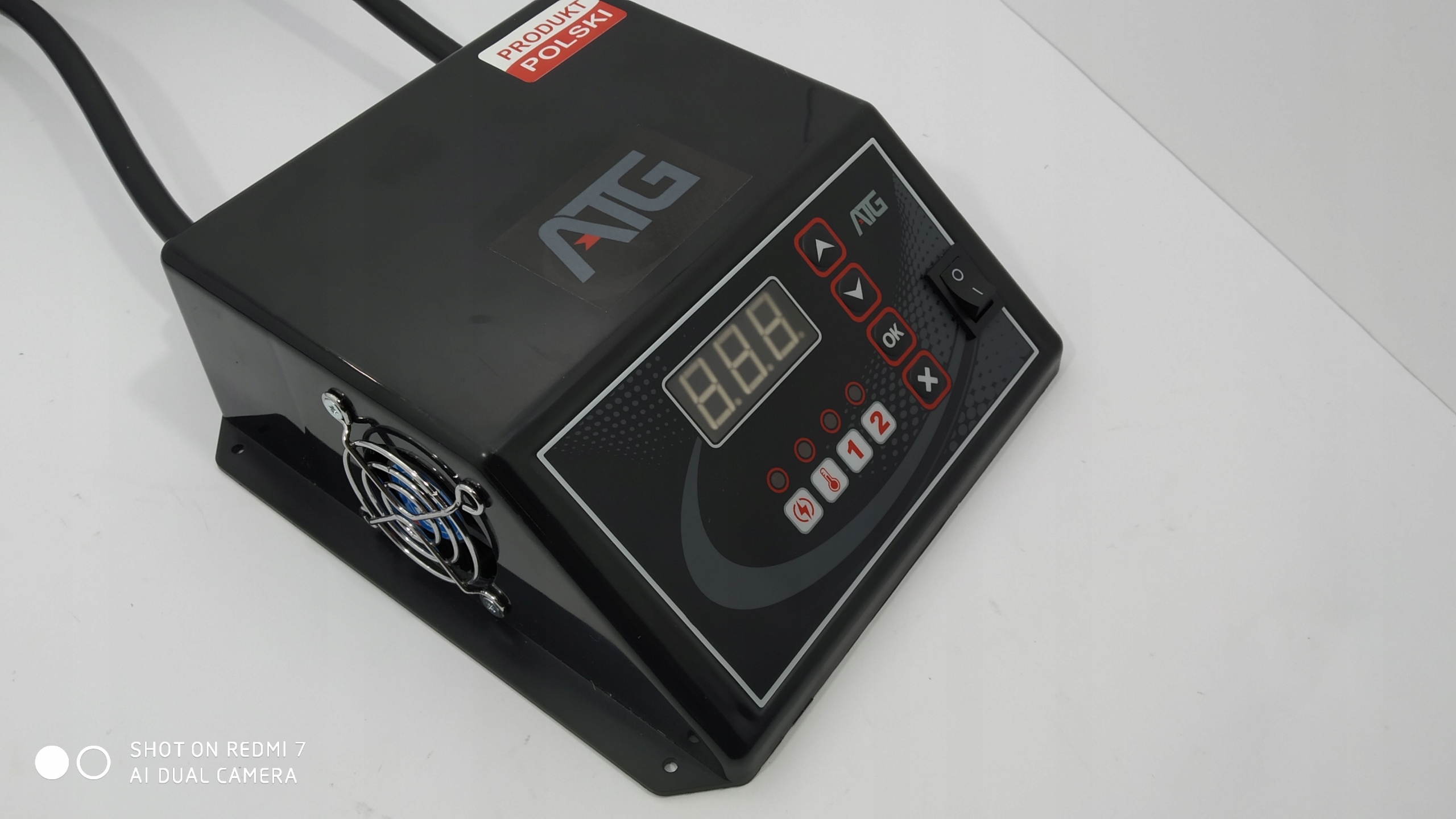

На панелі контролера є світлодіодний дисплей, 4 кнопки та сигнальні діоди.

Дисплей показує поточну потужність нагріву, температуру датчика 1 і температуру датчика 2. За допомогою чотирьох кнопок ми встановлюємо потрібне значення потужності та задану температуру.

Для живлення контролера використовувався товстий кабель живлення 3x2,5 мм, а також великий алюмінієвий радіатор і примусове охолодження (вбудований вентилятор), що дає можливість керувати обігрівачем потужністю 5,5 кВт.

Примітка: керування максимальною потужністю 5,5 кВт стосується версії контролера без встановлено: вилка і розетка нагрівача. Максимально допустима потужність вилки та розетки становить 3,5 кВт.

Можливо 3 типи регулювання потужності нагріву:

• увімкнути/вимкнути – обігрівач працює на максимальній потужності (MOC-2), коли температура нижче заданої, і не працює (тобто працює на мінімальній потужності MOC-1), якщо температура рівна до або вище заданої.
• пропорційно – потужність нагрівача пропорційна різниці між поточною та заданою температурою. Наприклад, якщо встановлена ​​температура 90°C, нагрівач працюватиме на максимальній потужності (POWER-2), якщо температура значно нижча за 90°C, а потужність нагрівача зменшуватиметься з вищою температурою, поки не досягне мінімуму. потужність (POWER-2) 1) при 90°C.
• PID - нагрівач керується за алгоритмом PID (пропорційно-інтегрально-диференціальний) таким чином щоб намагатися підтримувати встановлену температуру. Опис алгоритму PID безумовно виходить за рамки цього посібника, але пам’ятайте, що алгоритм керує нагрівачем лише в діапазоні між мінімальною (POWER-1) і максимальною (POWER-2) потужністю нагрівача (неможливо встановіть потужність нагрівача за PID вище максимально встановленої потужності, але не менше ніж мінімально встановлена ​​потужність).
