Kontroler PWM regulator solarny 20A programowalny

6J20 СОНЯЧНИЙ РЕГУЛЯТОР, КОНТРОЛЕР ЗАРЯДУ 20A,

Оригінальний регулятор від відомої компанії Wincong для фотоелектричних панелей, сумісних з акумуляторами:

AGM, Gel, свинцю, LiFePo4, Li-Ion, літію та інших в діапазоні 8,5 В-34 В.

Він також відображає зарядний і розрядний струм!

На нашу думку, один із найкращі пристрої цього типу, доступні на ринку з точки зору продуктивності та надійності.

Якщо ви не впевнені, як вибрати регулятор, прочитайте посібник та/або інструкції для регулятора, які додаються внизу, у вкладку «Додаткова інформація». p>

ТЕХНІЧНІ ДАНІ:

Модель SL02B-20A

Макс. зарядний струм 20A

Макс. струм розряду 20A

Макс. Струм USB 5 В 1,8 А

Макс. Напруга фотоелектричної панелі <=50 В

Напруга батареї 12 В/24 В Автоматично визначається/перемикається

Напруга відключення заряджання За замовчуванням 14,4 В/28,8/В (можна встановити 8,5-35 В)

Напруга утримування за замовчуванням 13,6 В/27,2 В (можна встановити 8,5-35 В)

Нижній поріг напруги за замовчуванням 12,4 В/24,8 В (можна встановити 8,5-35 В)

Напруга відключення навантаження За замовчуванням 10,8 В/21,6 В (можна встановити 8,5 В-35 В)

Обмеження витоку струму 6 мА-25 мА (тільки коли світлодіод навантаження горить)

Захист від перевантаження та короткого замикання Якщо це трапляється Коли 10% перевантаження протягом 5 секунд або виявлено коротке замикання, навантаження від’єднується, а індикатор блимає. Через 30 секунд контролер автоматично відновлює роботу.

Падіння напруги заряджання <=0,26 В

Падіння напруги навантаження <=0,17 В

Температурна компенсація (0- 5mv) /2V/oC

Робоча температура -35 - +60oC

Температура зберігання -40 - +75oC

Допустима вологість <=90%, без конденсації

p>

Ступінь захисту IP30

Вага 230 г

Розміри (Д*Ш*В) 143x77x40 мм

Відстань між монтажем отвори 134x55 мм

З'єднувальні кабелі <=8 мм2 (8# AWG)

ОПИС РОБОТИ:

Світлодіодні індикатори:

Червоний у нормальному режимі заряджання

Блимає червоним Занизька напруга заряджання

Зелений горить правильну напругу батареї

Зелений блимає Батареї заряджаються

Червоний і зелений горять разом Середній стан батареї

Червоний блимає заряд батареї

Блимає червоним. Недостатня напруга акумулятора

Зелений горить Вихідна потужність увімкнена

Зелений блимає Перевантаження або коротке замикання

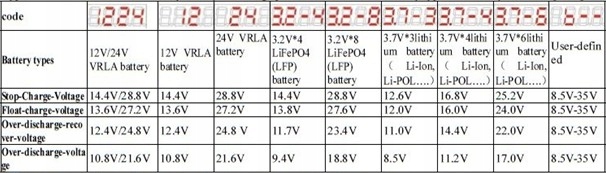

Після підключення контролера до акумуляторів тип акумулятора буде автоматично встановлено на 12/24 В. Якщо використовуються інші, ви можете встановити інші (кнопка SET) і вибрати тип батарей протягом 3 секунд після підключення).

Електронно регульований процес заряджання:

Заряджання струмом насичення та підтримка стану заряду

Захист від надмірного розряду акумулятора

Послідовне регулювання (ШІМ), без короткого замикання фотоелектричного модуля

Повний електронний захист входів і виходів регулятора:

Захист від занадто високої напруги фотоелектричного модуля

Захист від зворотної полярності напруга батареї або фотоелектричного модуля

Захист від перевантаження та короткого замикання

Автоматична температурна компенсація.

Цей контролер замінює попередні моделі:

ЗАСТОСУВАННЯ:

Регулятор заряду для систем живлення сонячних панелей, що працюють від акумуляторів з напругою від 8,5 В до 35 В - 20 А,

контролює процес заряджання та захищає акумулятор від глибокого розряд

Поточний струм нижче 1A не відображається. Вища модель SL3 точніше показує струм.

Огляд меню нижче

Цей контролер має функцію регулювання освітлення за часом після настання темряви, сонячне світло не потрапляє на сонячні панелі, а перемикач активує вихід постійного струму протягом певного періоду часу.
