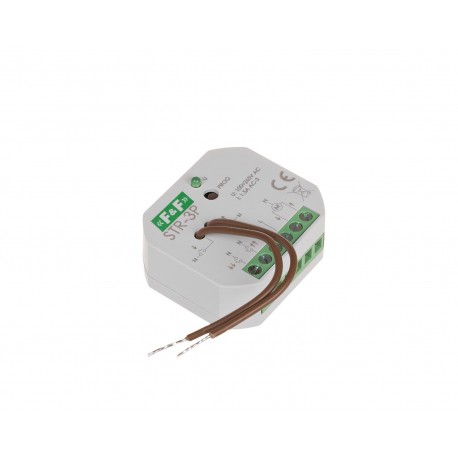

Контролер ролет для двигунів 230V F&F STR-3P

Опис продукту

Контролер вбудованих ролет

контроль жалюзі з регульованим нахилом ламелей

для приводів 230 В

встановлення в коробці для прихованого монтажу ?60

Керування електродвигунами зовнішніх ролет і жалюзі.

Принцип роботи вбудованого ролетного контролера

Вбудований ролетний контролер призначений для відкриття та закриття однієї ролети. Контролери можна об'єднувати в групи і в результаті керувати декількома рулонними шторами. Подача живлення на контролер рольставен відображається зеленим світлодіодом. Двигун вмикається миттєвою подачею сигналу N на один із керуючих входів. Двигун працює протягом встановленого часу, щоб підняти або опустити рулонну штору. Ролети можна зупинити на будь-якому рівні (неповне відкриття або закриття ролет).

Керування двигунами зовнішніх ролет

Розділене управління входи на дві групи: місцеве керування та центральне керування.

Місцеве керування

Робота в одна або дві локальні кнопки.

ДВІ ЛОКАЛЬНІ КНОПКИ

Кожний напрямок руху ролет має свою локальну кнопку. Коротке натискання (<0,5 с) викликає вмикання рулонної штори в заданому напрямку на запрограмований проміжок часу. Якщо ролети вже рухаються, коли ви натискаєте кнопку ролика, вона зупиниться. Тривале натискання кнопки (>0,5 с) викликає вмикання ролети та рух у заданому напрямку на весь час натискання кнопки (функція дозволяє, наприклад, регулювання нахилу ламелей.

ОДНА МІСЦЕВА КНОПКА керуючий вхід, який поперемінно вмикає рулонні штори в ту чи іншу сторону. Коротке натискання кнопки (<0,5 с) вмикає рулонну штору на запрограмований час. Якщо ролети вже рухаються, коли ви натискаєте кнопку ролика, вона зупиниться. Тривале натискання кнопки (>0,5 с) вмикає рулонні штори на час безперервного натискання кнопки.

Кожне наступне натискання активує рулонні штори в протилежному напрямку до попереднього.

Центральне керування

Контролер ролет завжди працює з двома центральними входами керування.

Центральне управління дозволяє ввімкнувши рольставні рухатися тільки в обраному напрямку. Зупинка ролет після закінчення встановленого часу або після натискання будь-якої кнопки локального керування.

Час ввімкнення ролет у центральному пульті можна довільно затримати максимум на 1 с служить для мінімізації стрибків струму в мережі при одночасному включенні багатьох контролерів.

Які переваги має контролер для ролет STR-3P?

• керування рольставнямилокальне та центральне
• універсальне керування однією або двома кнопками
• підтримка приводів 230В
• функція блокування
• постійний сигнал на центральному вході Down перешкоджає контролю всіх кнопок, доки сигнал не буде знято
• взаємодія із зовнішніми датчиками дощу та вітру та панелями керування сигналізацією
• напрямок пам'ять для локального та центрального управління жалюзі. Якщо контролер виконує команду Центральний - вгору, наступне натискання локальної кнопки запустить ролети вниз
• асинхронний час спрацьовування ролет в центральному пульті. Час випадково затримується максимум на 1 секунду, щоб мінімізувати стрибок струму в разі одночасного запуску багатьох дисків
• низьке енергоспоживання в режимі очікування (<0,15 Вт)
• широкий діапазон напруги живлення 100÷ 264V AC
• контролює рух жалюзі не тільки «вгору-вниз», а й дозволяє керувати системою самих ламелей (кут нахилу)
< /ul>

• Типові функції: контролер ролет, настінний
• Напруга живлення: 100÷265 В змінного струму
• Керування: активується рівнем N
• Тип двигуна: 230 В змінного струму
• Центральне керування: двокнопкове
• Локальне керування: одна або дві кнопки
• Керуючий сигнал: N
• Час активації - програмується: від 1 с до 15 хв.
• Виконавчий елемент: реле
• Навантаження на контакт AC-1 / AC-3: 8 A / 320 Вт
• Підключення місцевого керування: 2 × DY 1 мм? / л: 10 мм
• Підключення: гвинтові клеми 2,5 мм?
• Момент затягування: 0,4 ​​Нм
• Енергоспоживання в режимі очікування/робочий режим: 0,15 Вт/0,6 Вт
• Робоча температура: -15 ÷ 50°C
• Розміри: ?54 (48×43 мм), висота: 20 мм
• Встановлення: у коробці для прихованого монтажу ?60
• Рівень захисту:IP20
