Контролер світлодіодного диммера 0/110 В 15 A 1248 В постійного струму PushDim

5906186590142

Керування яскравістю освітлення за допомогою диммерів 0/1-10 В

LV-L — це 1-канальний контролер затемнення 0/1–10 В із функцією затемнення Push-Dim, призначений для монохроматичного освітлення (наприклад, світлодіодні стрічки). Для регулювання яскравості світла використовуються диммери 0-10В або 1-10В, а також кнопки (Push-Dimming). У контролері частоту ШІМ можна встановити на 500 Гц, 2 кГц, 8 кГц або 16 кГц. Ви можете вибрати логарифмічну або лінійну криву затемнення. Контролер LV-L також дозволяє регулювати світлодіодні люмінесцентні лампи. Робоча напруга 12-48VDC, максимальний вихідний струм 15A. Захист від перегріву/перевантаження/короткого замикання з автоматичним відновленням. Гарантія 5 років.

Функції контролера LV-V

• одноканальний

• призначений для димерів 0/1-10 В

• Функція Push-Dimming

• можливість вибору логарифмічної або лінійної кривої затемнення

• можливість вибору частоти ШІМ 500 Гц, 2 кГц, 8 кГц або 16 кГц

• вхідна/вихідна напруга 12-48 В постійного струму

• максимальний вихідний струм 15 А

• призначені для монохроматичного освітлення (наприклад, світлодіодні стрічки)

• флуоресцентні лампи з регулюванням яскравості, сумісні зі світлодіодним освітленням

• захист від перегріву/перевантаження/короткого замикання

• 5 років гарантії

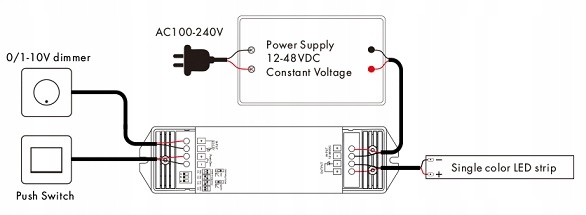

Схема підключення

Вхід 0/1-10 В можна використовувати за допомогою наявних у продажу обертових настінних диммерів 0/1-10 В або спеціальної централізованої системи центрального затемнення.

● сумісний із 0–10 В, 1–10 В, 10 В ШІМ, RX (4 в 1)

● рекомендовано, щоб кількість світлодіодних драйверів, підключених до диммера 0/1-10 В, не перевищувала 50 штук, а максимальна довжина кабелів від диммера до джерела світла не перевищувала 50 метрів

Функція затемнення

● Коротке натискання: увімкнути або вимкнути світло.

● Тривале натискання (1–6 секунд): натисніть і утримуйте, щоб плавно затемнювати світло, з кожним наступним тривалим натисканням рівень освітлення змінюється в протилежному напрямку.

● Пам'ять: світло повертається до попереднього рівня затемнення, коли вимикається та знову вмикається, навіть у разі збою живлення.

● Синхронізація: якщо до одного кнопкового перемикача під’єднано кілька контролерів диммерів, натисніть і утримуйте кнопку понад 10 секунд, система синхронізується, і всі лампочки в групі тьмяніють на 100%.

Це означає, що у великих установках немає потреби в додатковому синхронному кабелі. Рекомендується, щоб кількість контролерів, підключених до кнопкового перемикача, не перевищувала 50 штук, а максимальна довжина кабелів від кнопки до контролера не повинна перевищувати 50 метрів.

Налаштування частоти ШІМ

Вибір кривої затемнення
