Контролер температури REX C100V+ датчик тип K+ SSR 40A+ Теплово -раковина

Код: 17188161486
Як замовити
2602 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №94521955
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 9879

Просматривая «Контроллер температуры REX C100V+ Тип датчика K+ SSR 40A+ ГАМПЛЕКТ», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

xapr0000111

Температурний регулятор Rex-C100FK02-V*AC 230V

Вихід до реле SSR

+ тип датчика температури K 0 ° C .. 800 ° C 1,5 м

+ SSR 40A Semiconductor

RKC REX-C100 Контролер температури встановлений, серед інших, у багатьох популярних паяльних станціях, призначених для ремонту систем BGA та дуже широких у пристроях, тобто машинах для лиття ін'єкцій, зварювальників, упаковки, екструдер, столів, холодних магазинів та багатьох інших пристроїв, що потребують попереднього контролю температури.

Його мета - підтримувати температуру на рівні встановленого значення (SV), вивчивши її (PV) шляхом підключення термопари: k, j, r, s, b, e, t, n (jis/iec), plii (nbs) w5re/w26re (astm), u, l (din), pt100 (jis/iec), jp).

rex-C100 залежно від підключеного термоплалану, він може регулювати температуру в діапазоні- 199-1820 ° C .

Налаштування фабричного контролера - SLH (макс.) = 400 ° C і SL1 (датчик типу K) = 0000.

Ці параметри змінюються з меню.

регулятор має 3 світлодіоди, які сигналізують:

  • ALM - Перевищення встановленої температури
  • atu - відключення PID (AutoTuning),
  • out - перемикання нагрівального елемента.

Параметри Rex C100FK02-V*AN:

  • Модель: REX-C100FK02-V*an
  • Тип температури: K, J, R, S, B, E, T, N (JIS/IEC), PLI (NBS) W5RE/W26RE (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS) - (датчики, доступні в нашій пропозиції)
  • Точність вимірювання: 0,5% або +/- 3 ° C
  • Цикл відбору проб: 0.5s
  • Вихід SSR: 12В DC - Тільки для реле SSR
  • Виведення тривоги: Так
  • Сигналізація тривоги: світлодіод
  • Діапазон вимірюваної температури: -199,9 - 1820 ° C (залежно від типу підключеної термопари)
  • Робоча температура: 0-50 ° C
  • Подвійний світлодіодний дисплей: вимірюється (PV) та Set (SV).
  • Сила: AC 220-230V
  • Зовнішній розмір: 48x48x100mm
  • Розмір кріплення: 45х45 (глибина 100 мм)

Швидке з'єднання REX C100FK02-V*AN:

  • 1, 2 - AC 220-230V живлення
  • 9 ( -), 10 (+) - Термопара (датчик температури)
  • 4 (+), 5 (-)-Вийдіть безпосередньо до реле DC-AC SSR, DC-DC.

Ми надаємо детальну технічну інформацію та налаштування в посібнику з англійської та польської мови

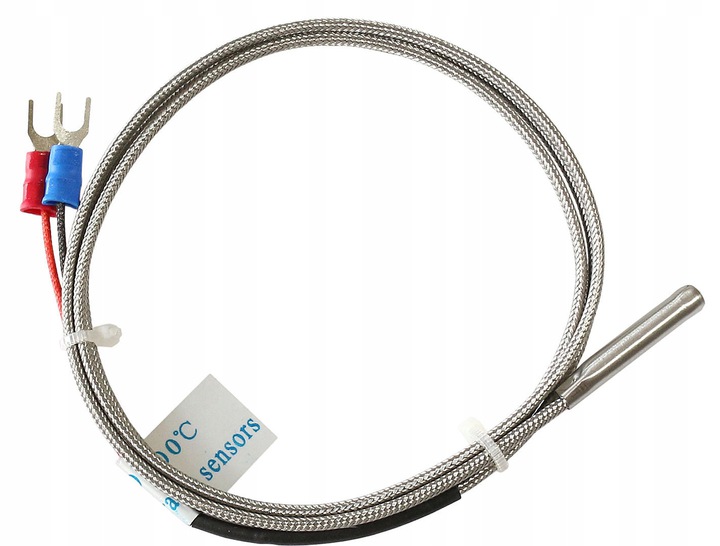

Також у наборі k датчик температури, розміщений всередині кришки з нержавіючої сталі, з кабелем довжиною 1,5 м.

Датчики такого типу використовували дуже широко в промисловості: машини для лиття ін'єкцій, машини для вулканізації, печі, теплові камери.

Технічні параметри k:

датчика
  • Тип: K
  • Діапазон вимірювання: 0-800 ° C з точністю +/- 2,5 ° C або 0,75%
  • Кришка: нержавіюча сталь
  • Кріплення до кабелю: склеєна кришка - Діаметр кришки: 5 мм
  • Довжина кришки: 30 мм
  • довжина дроту: 1,5 м
  • Кабельна ізоляція: Сталева плетена скляна волокна - стійкість до температури до 400 ° C
  • з'єднання: роз'єми (червоний +, синій -)

Крім того, напівпровідникова реле фото SSR-40DA .

Технічні параметри реле SSR:

  • Робоча напруга ( Вихід ): 24-380VAC
  • Ізоляція ( Вихід ): фотоелектричний
  • Максимальний струм комутації ( вихід ): 40a (до 5000 Вт)
  • Напруга управління ( вхід ): 3-32VDC
  • вхідний струм ( вхід ): 4.5-20ma
  • Час реакції ( вхід ): <10 мс
  • Робоча температура: -30 до +80 ° C
  • Розміри: 62 мм х 45 мм х 23 мм
  • Світлодіодна сигнальна діод, що інформує про робочий стан реле

Життя реле SSR є необмеженим, припускаючи, що вони належним чином охолоджуються. Для того, щоб забезпечити їх тривалову роботу, слід забезпечити належне розсіювання тепла, використовуючи теплові раковини (вище 5А), теплові провідні пасти та примусовий циркуляцію повітря за допомогою належним чином ефективних вентиляторів (вище 25А).

Зниження температури на 10 ° C поширюється вдвічі більше орієнтовного періоду експлуатації SSR.

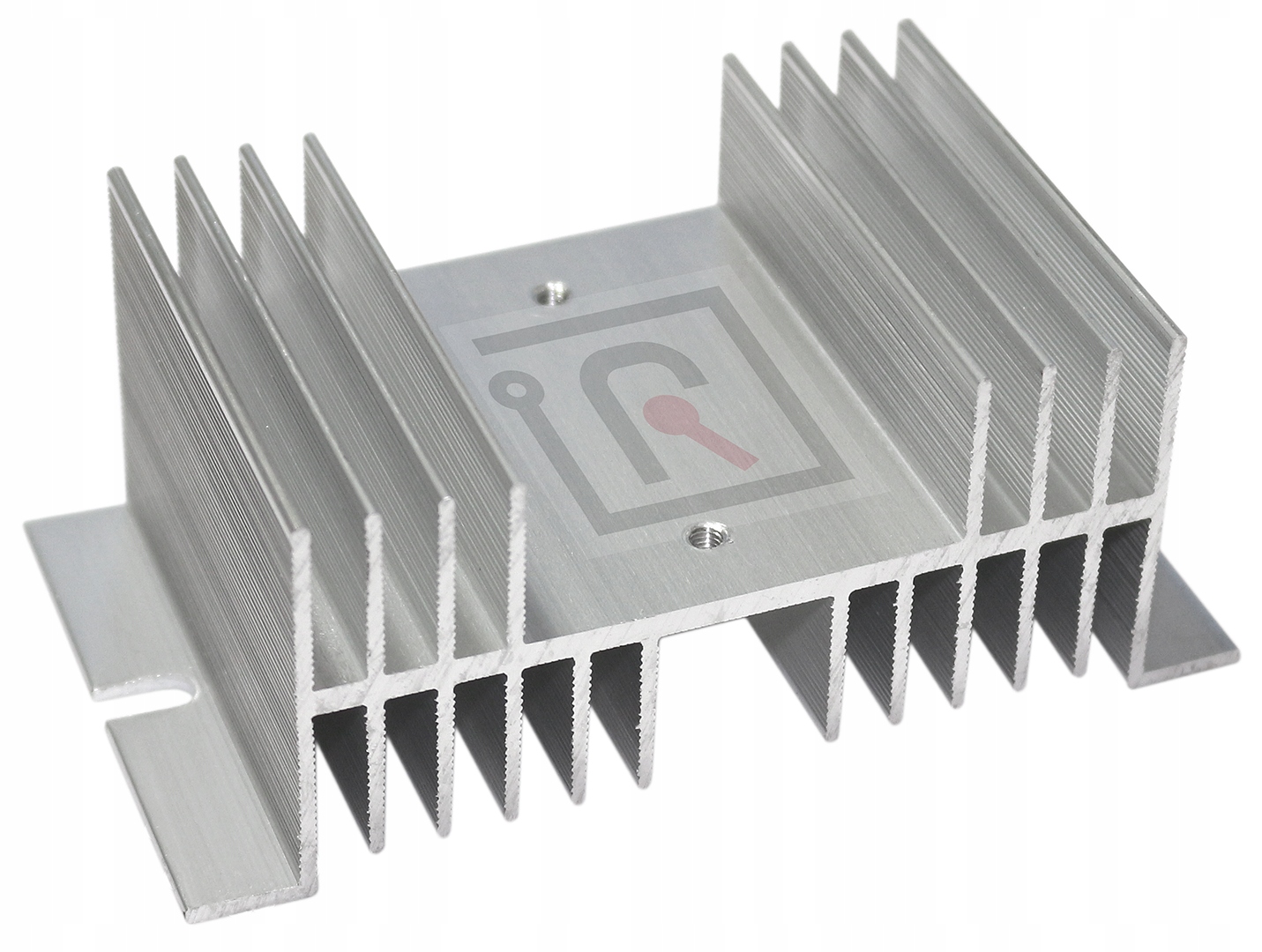

Набір також включає тепловідвід , яка забезпечує реле SSR краще охолодження та життєздатність .

Теплово -раковина можна встановити на рівній поверхні (підготовлені отвори).

Технічні параметри:

  • Матеріал: Алюміній
  • Розмір отворів для монтажу складання: m4
  • Ширина між релейними отворами: 48 мм
  • Мінімальна ширина між кріпильними отворами на нижній поверхні: 105 мм
  • Розмір нижньої основи кріплення: 70x125 мм
  • Розмір верхньої основи під SSR: 50x70mm

Теплова паста можна знайти на інших наших аукціонах.

Діаграма з'єднання:

Вам потрібні напівпровідникові реле та термопари SSR - перевірте інші наші аукціони.
