КОНТРОЛЕР U-23

Керування вентилятором, насосом центрального опалення. та C.W.U. Ідеально підходить для традиційних (дувних) котлів.

Особливості:

• висока якість готового продукту,
• прямо від виробника,
• польський продукт,
• споживана потужність лише 2 Вт,
• розміри: 140x75x40 мм.

_____________________________________

Регулятор U-23 керує циркуляційним насосом системи центрального опалення, циркуляційним насосом гарячої води та вентилятором (з регулюванням швидкості). Має функцію продування - вище заданої температури час від часу включається вентилятор - контролер сам регулює час продування, а також між продувами. Налаштування циркуляційного насоса центрального опалення повністю не залежать від налаштувань насоса ГВП. Коли відбувається перегорання в котлі центрального опалення і температура не підвищується протягом зазначеного періоду часу, вентилятор вимикається.

Функції та параметри МЕНЮ:

• ЗБИВ УДАРУ – значення в хвилинах. Це означає час паузи між одним продувом і наступним. Застосовується до ситуації, коли температура в котлі
• досягає бажаної температури
• РОБОТА ПРОДУВУ – значення вказано в секундах. Це час роботи вентилятора від включення до вимкнення. Застосовується до ситуації, коли температура в котлі досягає потрібної температури.
• ШВИДКІСТЬ ПОДУВОДУВКИ - значення "1" означає мін. швидкість «8» означає роботу з макс. швидкість. Контролер призначений для роботи з повітродувкою NWS 75 або Ewmar або M plus M. Передачі 1-3 є «початковими» передачами. Однак немає гарантії, що інші повітродувки не створять проблем - особливо на найнижчих обертах. Не використовуйте механізми, з якими повітродувка не працює належним чином (не запускається, зупиняється через деякий час). Причиною цього може бути перепад напруги або збої в електроустановці. або іншу модель повітродувки. Існує ризик пошкодження контролера або повітродувки.
• ТРИВОГА ЗА ТЕМПЕРАТУРОЮ – якщо температура печі перевищує значення параметра, контролер перейде в режим тривоги. На дисплеї почне блимати Er6, повітродувка вимкнеться і обидва насоси ввімкнуться. Будильник можна очистити, натиснувши будь-яку клавішу. Щоб очистити аварійний сигнал, температура спочатку повинна впасти нижче температури аварійного сигналу.
• ГІСТЕРЕЗИС – цей параметр є загальним для обох насосів і означає різницю температур, для якої насос має працювати. вмикався і вимикався. насос.
• НАСОС ЦЕНТРАЛЬНОГО ОПАЛЕННЯ – якщо температура печі перевищує встановлене значення, насос центрального опалення буде активовано. Він буде вимкнений, коли температура буде нижчою за гістерезис.
• НАСОС ГВП – у цій функції є 2 варіанти. тобто перша функція відповідає за ввімкнення насоса ГВП, друга функція відповідає за вимикання насоса за заданої температури

Технічні характеристики:

• Діапазон номінальної напруги: 230 В 50 Гц
• Тип живлення: змінний струм ~
• Номінальний струм ПОТУЖНОСТІ вентилятора 230 В/50 Гц: 1 Ампер [A]
• Номінальний струм ПОТУЖНОСТІ НАСОСА ЦО 230 В/50 Гц: 1 Ампер [A]
• Споживання електроенергії регулятора: 2 Вт
• Діапазон вимірювання температури: від 0°C до 99°C
• Діапазон налаштування температури: від 35°C до 80°C
• Активація захисту: 90°C
• Гістерезис: від 0°C до 5°C
• Номінальна імпульсна напруга: 2500 В
• Ступінь захисту корпусу:IP20
• Ступінь забруднення всередині регулятора: 2
• Ступінь забруднення поза регулятором: 3 - T40 клас захисту II

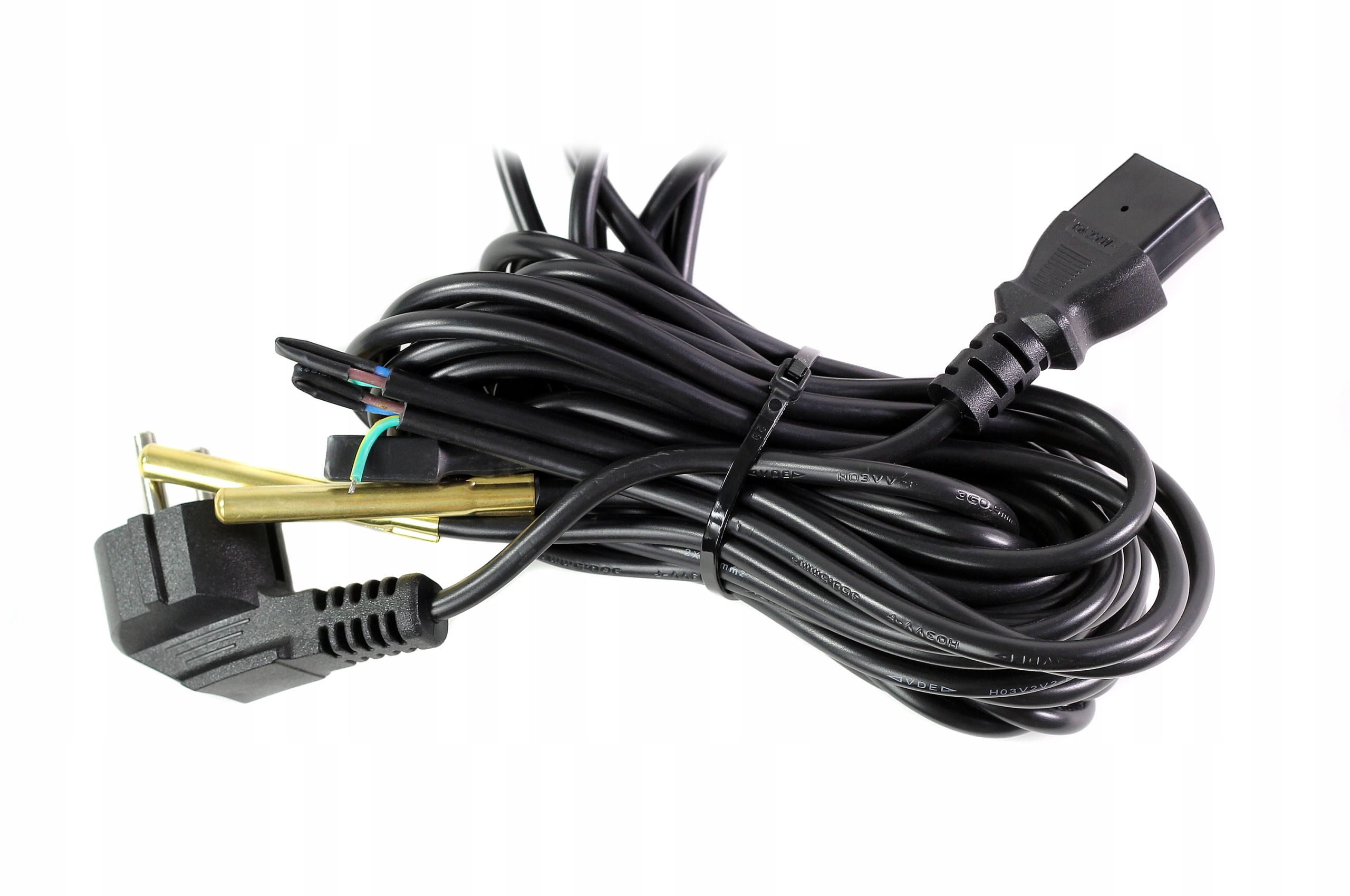

Підключені кабелі до контролера:

• датчик ГВП. (гаряча вода)
• Насос ГВП (3-жильний кабель із вільними кінцями)
• Насос центрального опалення (3-жильний кабель із вільними кінцями)
• Термовий захист
• Вентилятор (традиційна комп’ютерна розетка)
• Мережа 230 В (традиційна розетка)
