КОНТРОЛЕР ДЛЯ ВОРОТ З ДВИГУНОМ 230В STP ELMES

(Пропозиція поширюється на Контролер без пультів)

Пристрій призначений для дистанційного керування воротами, що приводяться в дію однофазним асинхронним двигуном змінного струму 230 В, що забезпечує роботу в двох напрямках. Він виконує такі функції:

• радіопередача з використанням змінного коду KEELOQ, що забезпечує високий рівень безпеки;
• супергетеродинний радіоприймач;
• співпраця з усіма пультами дистанційного керування для діапазону 433,92 МГц виробництва Elmes Elektronik,
• пам'ять пілота: 112;
• керування однією або двома кнопками на пульті дистанційного керування:

  один - кнопка дистанційного керування керує воротами в циклі: ВІДКРИТИ-СТОП-ЗАКРИТИ-СТОП-ВІДКРИТИ…;

  два - перша кнопка на пульті керує воротами в циклі: ВІДКРИТИ-СТОП-ВІДКРИТИ..., друга кнопка в циклі: ЗАКРИТИ-СТОП-ЗАКРИТИ...

• керування одним дротовим перемикачем у циклі: ВІДКРИТИ-СТОП-ЗАКРИТИ-СТОП-ВІДКРИТИ…;
• доступна спеціальна версія, керована двома дротовими перемикачами, один у циклі ВІДКРИТО-СТОП-ВІДКРИТО (підключений до входу WR), інший - ЗАКРИТО-СТОП-ЗАКРИТО (підключений до входу СТОП);
>
• 4 режими роботи

ОПИС РЕЖИМІВ РОБОТИ:

1. Ручний режим- після натискання кнопки пульта, ворота запускаються. Ще одне натискання зупиняє ворота. Після відкриття ворота не закриваються автоматично - закривання відбувається після натискання кнопки пульта.

2. Режим самозачинення - після натискання кнопки пульта, ворота запускають цикл: ВІДКРИТИ - ПАУЗА - ЗАКРИТИ. Натиснувши кнопку дистанційного керування, ворота можна зупинити в будь-який момент. Якщо ворота відкриються повністю, вони автоматично закриються після закінчення часу ПАУЗИ. Натискання кнопки дистанційного керування під час ПАУЗИ зупиняє зворотний відлік, а повторне натискання закриває ворота.

3. Режим паркування 1– після натискання пульта, ворота запускають цикл: ВІДКРИТИ – ПАУЗА – ЗАКРИТИ. Натискання пульта при відкритті воріт не реагує, а під час зворотного відліку ПАУЗА - починає відлік спочатку. Натискання пульта під час зачинення зупиняє ворота, а через 1 секунду запускає весь цикл: ВІДКРИТИ - ПАУЗА - ЗАКРИТИ знову. У цьому режимі управління воротами здійснюється 1 кнопкою на пульті.

4. Режим паркування 2 (з можливістю зупинки) - після натискання кнопки пульта, ворота запускають цикл: ВІДКРИТИ - ПАУЗА - ЗАКРИТИ, але на відміну від режиму паркування 1, натискання кнопки пульта під час воріт рух зупиняє його. Ще одне натискання запускає весь цикл відкриття знову. Натискання кнопки дистанційного керування під час зворотного відліку ПАУЗА зупиняє зворотний відлік, а повторне натискання починає відлік ПАУЗА спочатку. У цьому режимі ворота управляються однією кнопкою на пульті.

• автоматичне закриття після запрограмованого часу ПАУЗИ (1сек..4хв), можливість скорочення ПАУЗИ за допомогою сигналу фотоелемента;

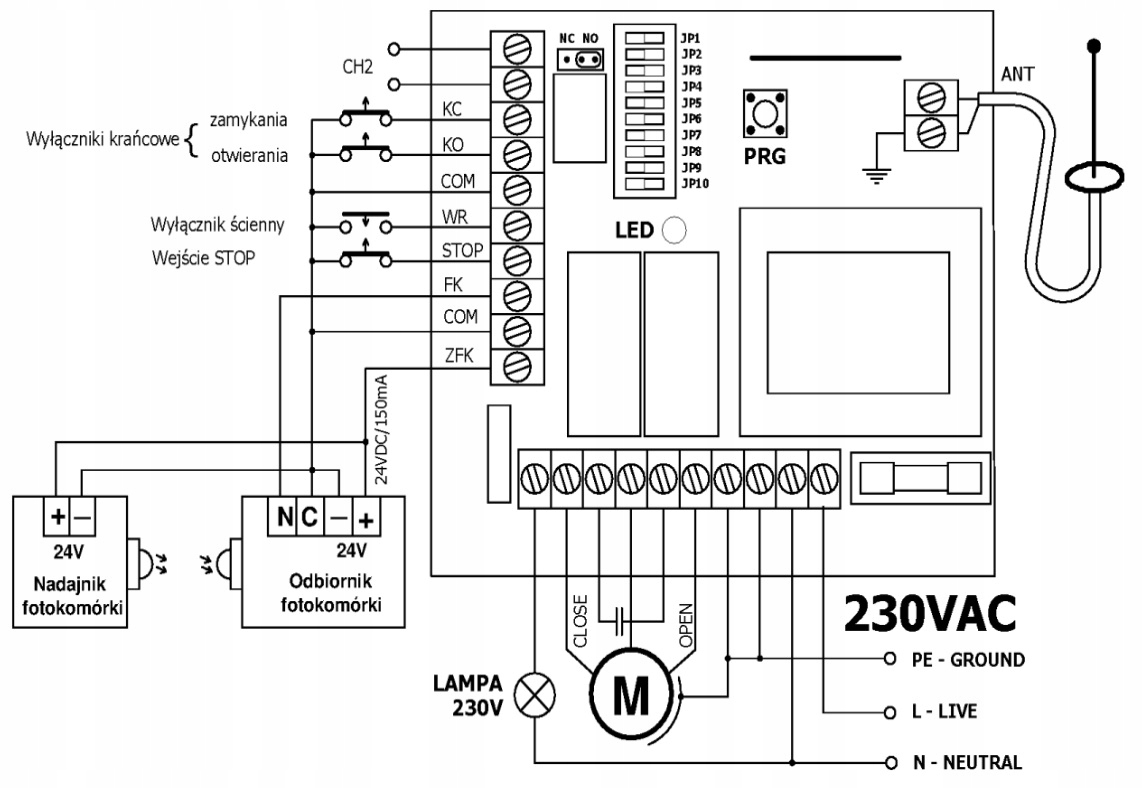

• співпраця з кінцевими вимикачами NO або NC (нормально розімкнені або нормально закритий);
• запрограмований час роботи двигуна, що дозволяє співпрацювати з приводами, не обладнаними кінцевими вимикачами;
• співпраця з NC фотоелементом із нормально закритим виходом;
• автоматичне відкриття воріт після порушення, фотоелементи під час закриття;
• запобіжний вхід СТОП, що блокує рух воріт в обох напрямках;
• два режими роботи ламп:

  сигналізація - блимає під час воріт рух: повільніше під час відкривання, швидше під час закривання,

  лампа освітлення - горить безперервно;

• додатковий незалежний релейний вихід NO/NC, керований окремою кнопкою дистанційного керування, можна ввімкнути на запрограмований час або постійно,
• функція полегшення монтажу - можливість змінити напрямок руху воріт і кінцевих вимикачів за допомогою перемичок.

Пульти дистанційного керування, сумісні з STP Elmes Controller (продаються окремо):

UMB100HT,

DWB100HT,

CH4HT,

U2T,

U2TK,

U4T.
