КОНТРОЛЕР ЗВАРЮВАЛЬНОГО АПАРАТУ SZG2

ЦЕ ПОЛЬСЬКИЙ ПРОДУКТ - ВИСОКА ЯКІСТЬ

.

Предметом цієї пропозиції є контролер промислового зварювального апарату, що дозволяє виконувати професійне зварювання, як просте (одноразове), так і серійне. Контролер також дозволяє зварювання з початковою затримкою. Вбудований процесор включає і вимикає зварювання на піку синусоїди мережі. Усі налаштування запам'ятовуються після вимкнення контролера.

Контролер використовується для автоматизації часу зварювання, забезпечуючи повторюваність виконаних зварних швів. Завдяки повторюваності часу зварювання зварні шви виконуються правильно, якісно і, звичайно, є повторюваними, тобто всі в даній серії однакові, звичайно, припускаючи, що інші параметри зварювання (наприклад, струм) не мають тим часом було змінено.

.

Час зварювання можна встановити в діапазоні від 0,02 с до 60 секунд із кроком 0,02 с. Контролер оснащено сучасним процесором, який запускає та завершує процес зварювання на піку синусоїди та використовує повні періоди напруги мережі 230 В, що полегшує зварювання та забезпечує кращу якість зварних швів.

.

Управління контролером дуже просте, контролер має РК-дисплей і три кнопки під ним: F1, F2 і F3. Він також має світлодіодний індикатор.

Починаємо зварювання натисканням кнопки підключеної до входу «ПУСК». У цей момент вихід, тобто зварювальний трансформатор, включається на час, встановлений користувачем (в діапазоні від 0,02 с до 60 с). Неважливо, як довго ми натискаємо кнопку СТАРТ - зварювання завжди триватиме час, встановлений користувачем, як показано на малюнку нижче (час T). Під час процесу зварювання світлодіод горить постійно, а на дисплеї з’являється повідомлення «ЗВАРЮВАННЯ». Щоб установити час зварювання, натисніть кнопку F1 (поки контролер знаходиться в режимі очікування, тобто зварювання не виконується і світлодіод не горить), потім встановіть час зварювання кнопками F1 і F3 і підтвердіть F2.

Зварювання зазвичай починається одразу після натискання кнопки СТАРТ, але ми також можемо почати зварювання із затримкою. Далі, після натискання кнопки СТАРТ, контролер відраховує час затримки і лише після цього часу починає зварювання. Це дуже корисно, коли, наприклад, у нас зайняті обидві руки, і у нас немає, наприклад, ножного перемикача. Потім натискаємо СТАРТ і маємо час (наприклад, 5 секунд) спокійно відрегулювати зварювальні електроди. Через ці 5 секунд зварювання почнеться автоматично. Під час затримки світлодіод блимає, а на дисплеї відображається інформація про активовану затримку та її встановлене значення. Затримку можна встановити в діапазоні від 0 до 25 секунд з кроком 0,1 секунди. Щоб установити затримку, натисніть кнопку F2, коли контролер знаходиться в режимі очікування (тобто зварювання не триває і світлодіод не горить), потім встановіть час зварювання за допомогою кнопок F1 і F3 і підтвердіть натисканням F2. Принцип уповільненого зварювання показаний на малюнку навпроти.

Як бачите, після натискання кнопки СТАРТ контролер відраховує час затримки, а потім виконує одне зварювання тривалістю T.

Контролер також дозволяє автоматично виконувати серію зварних швів (до 9 зварних швів) після одноразового натискання кнопки ПУСК. Щоб установити кількість зварювальних швів і паузу між окремими зварювальними швами, натисніть кнопку F3, коли контролер перебуває в режимі очікування (тобто зварювання не відбувається, а світлодіодний індикатор не горить), а потім встановіть кількість зварювальних швів від 1 до 9 за допомогою Кнопки F1 і F3 і підтвердьте за допомогою F2. Тоді, якщо кількість зварювальних швів встановлено більше 1, ви також повинні встановити паузу, тобто тривалість перерв між наступними зварюваннями в серії. Аналогічно встановлюємо кнопками F1 і F3 і підтверджуємо F2. Час паузи (як і сам час зварювання) можна встановити в діапазоні від 0,02 с до 60 с з кроком 0,02 с.

.

Наприклад, якщо ми встановіть кількість зварних швів на 3 і ввімкніть попередню затримку (ми також можемо вимкнути її повністю), контролер поводитиметься, як показано на малюнку нижче. Це означає, що після одноразового натискання кнопки СТАРТ відбудеться початкова затримка, а потім серія з 3 зварювальних робіт із часом T і паузою, встановленими користувачем, після чого контролер повернеться в режим очікування.

У режимі очікування світлодіодний індикатор вимкнено, а на РК-екрані відображається слово «ЧЕКАННЯ» та спосіб зварювання, який відображається нижче, наприклад, якщо користувач встановлює традиційне одиночне зварювання, це буде «ЗПЕЧАТНЕННЯ: 1-РАЗОВА». У режимі очікування користувач може встановити описані вище параметри. Під час зварювання, а також під час зворотного відліку попередньої затримки користувач може перервати процес, натиснувши нормально відкриту кнопку, підключену до входу STOP.

Після налаштування цих параметрів ви можете почати використовувати його, звичайно, після підключення контролера відповідно до схеми нижче. Як ви можете бачити, ми підключаємо джерело живлення до роз’єму 230 В змінного струму (фаза до L, нейтраль до N і захист до 2*PE), а вихід, тобто трансформатор зварника, до роз’єму OUTPUT (фаза до L, нейтраль до N і захисний до 2*PE). Контактна кнопка СТАРТ підключена до роз’єму СТАРТ, а додаткова кнопка СТОП під’єднана до роз’єму СТОП. Запобіжник з максимальним номіналом 10 А завжди має бути встановлений на лінії живлення.

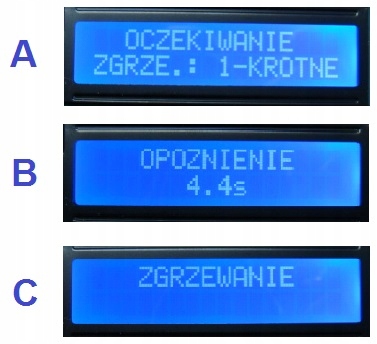

Контролер має рідкокристалічний дисплей, усі повідомлення польською мовою. У режимі очікування на екрані відображається повідомлення «A», як на малюнку нижче.

.

У режимі попередньої затримки його встановлене значення відображається, як у прикладі « B", під час самого зварювання, як у прикладі "C"

До входу кнопки ПУСК або СТОП необхідно підключити короткозамкнуті безнапругні миттєві кнопки. До цього входу не можна подавати зовнішню напругу! Звичайно, для контролера не має значення, чи є кнопка ножною, ручною чи, наприклад, кінцевим вимикачем, вбудованим у машину. Максимальне вихідне навантаження становить 12 А (20% цикл 2 хвилини). Усі кабельні з’єднання з контролером слід виконувати при відключеному джерелі живлення 230 В. Тільки після підключення кабелів і закриття корпусу можна вмикати живлення 230 В.

Технічні дані:

- живлення 230 В змінного струму, споживана потужність до 2 Вт

- регулювання часу зварювання від 0,02 с до 60 с з кроком 0, 02 с

- налаштування часу перерви в послідовному зварюванні від 0,02 с до 60 с з кроком 0,02 с

- налаштування початкового часу затримки від 0 до 25 секунд з кроком 0,1 секунди

p>

- максимальне вихідне навантаження (симистор) 12A

- розмір контролера 12,5 x 11,5 см, товщина 6 см.

В набір входить: контролер, кнопка ПУСК на кабелі та PDF-інструкція (надсилається електронною поштою).

.

Звичайно, їх можна використовувати як кнопки СТАРТ і СТОП, використовувати будь-які кнопки миттєвого вмикання, наприклад, ножні перемикачі тощо.
