ГІДРАВЛІЧНИЙ ЗВОРОТНИЙ КЛАПАН VBPDE c/RUB 3/8"

"ЗАМОК" ДЛЯ ЦИЛІНДРА ДВОЇ ДІЇ

Виробництво:

Оригінальний італійський продукт бренду Oleodinamica Marchesini, символ: VBPDE c/RUB 3/8"; 1.35.17.012

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Принцип дії:

Зворотний клапан із подвійним керуванням, також відомий як "замок", використовується для блокування руху штока поршня приводу в обох напрямках . Забезпечує стабілізацію положення штока поршня, коли розподільник некерований і на виконавчий механізм діють великі зусилля. Замок клапана перестає працювати, коли ми починаємо керувати гідравлічним розподільником.

Підключення:

Підключіть V1 і V2 до ліній живлення, наприклад, секцій гідравлічного дистриб'ютор. Підключіть C1 і C2 до ресивера, наприклад, приводу подвійної дії.

Потік від V1 до C1 і від V2 до C2 повністю блокується, якщо на V1 і V2 немає тиску. Потік від V1 до C1 і від V2 до C2 відкривається, коли прикладається тиск до V1 або V2.

Технічні дані:

• Максимальний потік: 30 л/хв
• Кількість гідравлічних отворів в корпусі: 4
• Внутрішня різьба в корпусі: 3/8'' [BSP]
• Матеріал корпусу: оцинкована сталь
• Допустимий максимальний тиск: 350 бар
• Потік тиск відкриття від V до C: 3 бар
• Вага: 0,960 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла< /li>

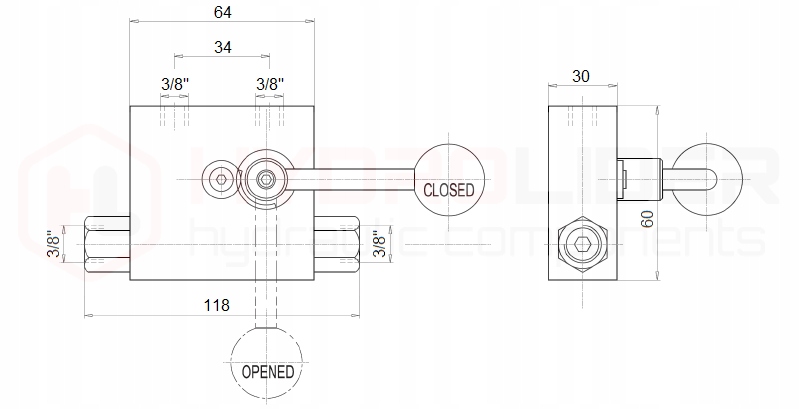

Гідравлічна схема клапана VBPDE (фото):
