RS485 TO ETH (B)

це промисловий медіаконвертер RS485 до Ethernet у корпусі для монтажу на DIN-рейку. Він поєднує багато функцій в одному, включаючи послідовний сервер, шлюз Modbus, шлюз MQTT, RS485 до JSON тощо. Пристрій забезпечує прозору передачу даних. Підтримує протокол шлюзу Modbus RTU / Modbus TCP.

• Інтерфейс зв'язку: RS485, підтримує 32 підлеглих пристроїв

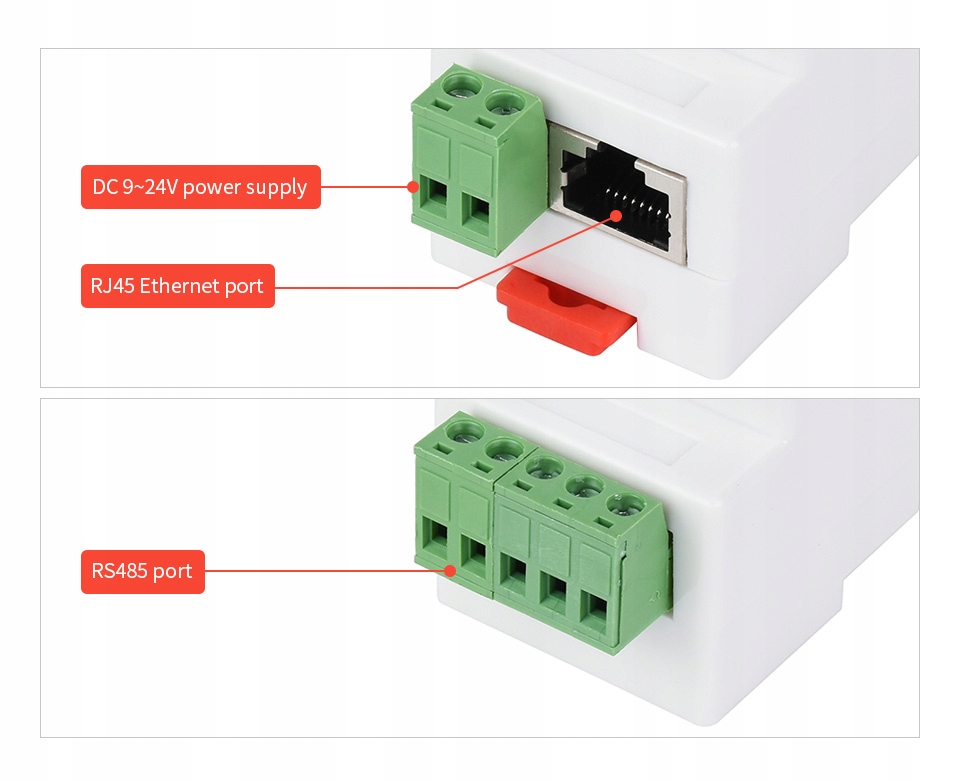

• Жерво живлення: 9 ~ 24 В постійного струму, гвинтова клема

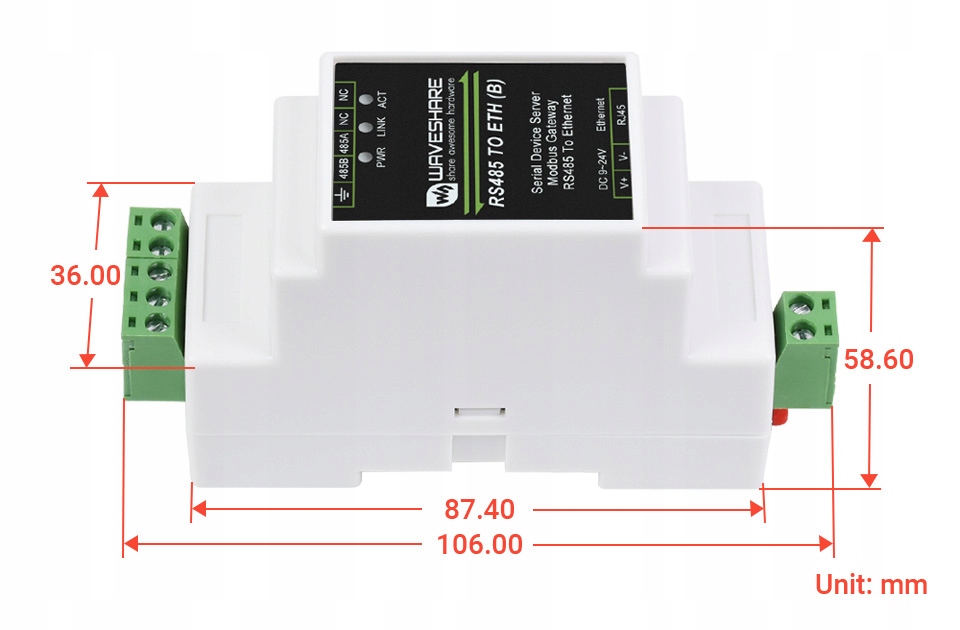

• Розміри: 87 × 36 × 59 мм
• Ethernet: роз’єм RJ45 із автоматичним узгодженням 10/100M
• Захист від перенапруги: 2 кВ
• Послідовний порт: 1x RS485
• Швидкість передачі: 300 ~ 115200 біт/с
• Біт парності: немає, непарний, парний, позначка, пробіл
• Біт даних: 5 ~ 9 біт
• Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Конфігурація: хост, веб-браузер, бібліотека функцій керування пристроєм
• Метод зв’язку: прямий зв’язок TCP/IP, VCOM
• Режим роботи: TCP-сервер, TCP-клієнт (існує разом із TCP-сервером), UDP, UDP multicast
• Робоча температура: -40℃ ~ 85℃
• Температура зберігання: -45°C ~ 165 ℃
• Діапазон вологості: 5% ~ 95%

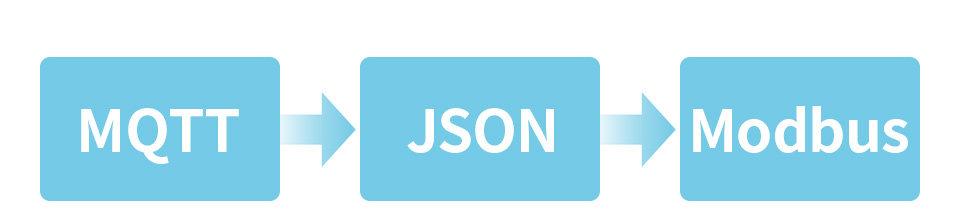

MQTT/JSON до Modbus

більш гнучке перетворення між різними протоколами

У разі використання як шлюзу MQTT пристрої можуть завантажувати послідовні дані на сервер MQTT за протоколом MQTT через прозору передачу, підтримувані сервери, зокрема Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Отримані Modbus RTU або нестандартні послідовні дані можна проаналізувати у формат JSON і запакувати в пакет MQTTdata для завантаження.

При використанні як шлюзу збору даних JSON пристрої можна підключити до інструментів збору даних через з’єднання RS485, потім автоматично отримувати дані, перетворювати дані у формат JSON і, нарешті, надсилати їх на сервер. Отримані дані підтримують Modbus RTU 645 instrument 97 версії, 645 instrument 07 версії, а також різного роду нестандартні протоколи RS485. Формат завантажених даних можна налаштувати через хост, а протокол завантаження JSON може бути протоколом MQTT, протоколом HTTP POST, протоколом HTTP GET тощо.

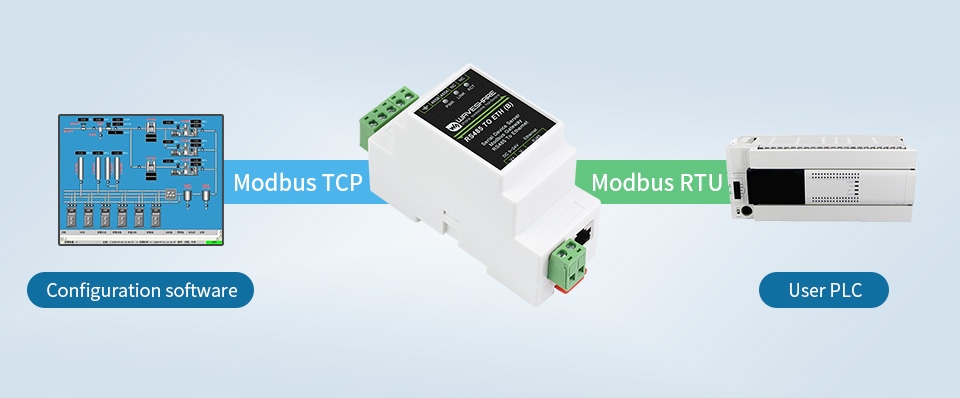

Підтримка шлюзу Modbus

підходить для оновлення сітки Modbus, може використовуватися з програмним забезпеченням конфігурації 3D

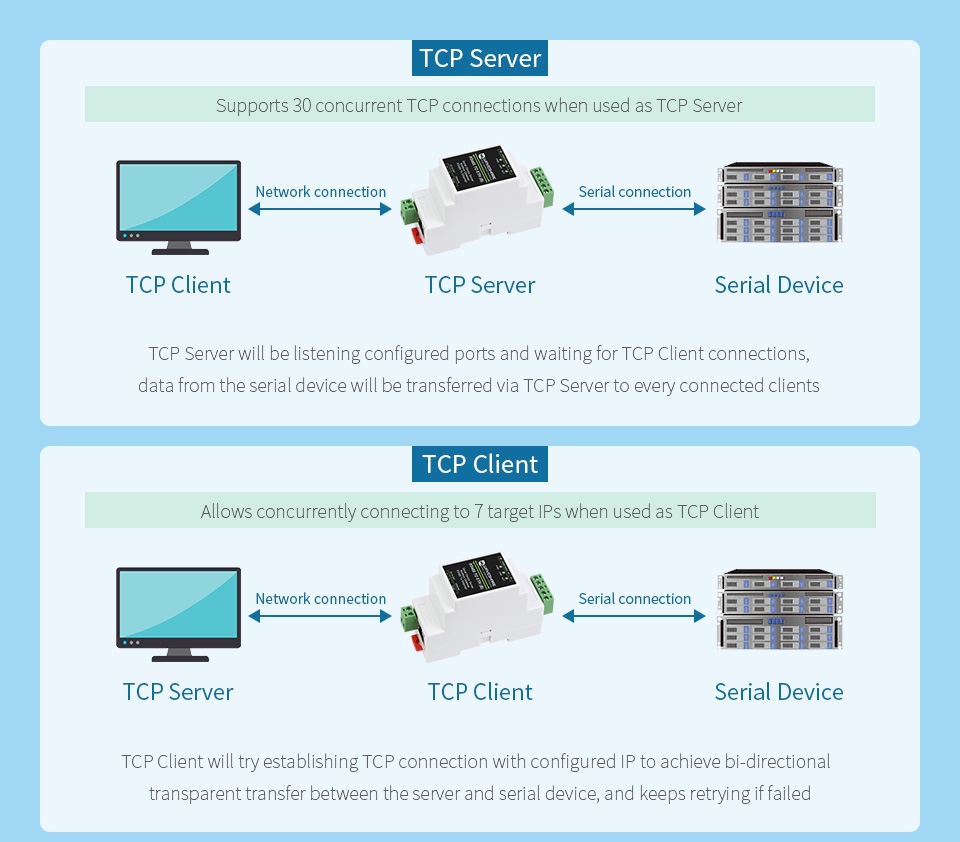

Кілька режимів зв'язку

підтримує TCP-сервер / TCP-клієнт / режим UDP / групову розсилку UDP

Підтримка повторного опитування кількох хостів

різні мережеві пристрої будуть визначені та відповідатимуть відповідно,

Більше немає проблем із перехресними перешкодами під час спілкування з кількома мережевими пристроями

Додаткова інформація: посібник з налаштування, програмне забезпечення, яке можна завантажити з https://www.waveshare.com/wiki/RS485_TO_ETH_(B)
