AU00014

1/3 ФАЗОВЕ ТВЕРДОТІЛЬНЕ РЕЛЕ

HOYMK H3120ZK 120A DC-AC

Напівпровідникові реле використовуються для безконтактної комутації навантажень великої потужності в одно- і трифазних пристроях. Відсутність механічних елементів в реле позитивно позначається на довговічності пристроїв в порівнянні з традиційними контакторами. Відсутність контактів та іскріння також є гарантією надійності та стійкості до вологи, бруду та вібрації.

Напівпровідникові реле

ХОЙМК призначені для високочастотної комутації приймачів великої потужності, таких як двигуни та нагрівальні прилади. Серія H3xxxZK призначена для роботи в 1/3 фазних ланцюгах (одне реле на кожну фазу). Реле з клемою ZK вмикаються на нуль - використовуються в багатьох додатках, керуючи резистивними та індуктивними навантаженнями (контроль температури, опалення, лампи розжарювання).

Світлодіод вказує на роботу реле.

Кріплення до монтажної пластини за допомогою гвинтів.

УВАГА - ЗАХИСТ РЕЛЕ SSR (НЕЗАЛЕЖНО ВІД ВИРОБНИКА)

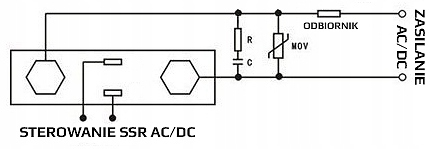

  • У випадку ланцюгів сильного струму (VDC/VAC) або особливо ланцюгів з індуктивним навантаженням (AC), завжди пам’ятайте про використання належного захисту, наприклад, стабілітронів (ланцюги VDC та L), варисторів (MOV) або RC схеми (D), підключені паралельно вихідним контактам реле (при напрузі 100-240 В) або навантаженню (при напрузі 24-28 В), захищаючи від небажаних перешкод від мережі або приймача, наприклад, стрибків напруги. Приклад схем із захистом нижче.
  • Відповідний вибір захисту залежить від характеру навантаження, струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто система RC супресора складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC підбираються на основі номограм. Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що його напруга в 1,6–1,9 рази перевищує номінальне значення комутованої напруги.
  • Конденсатор фільтра можна використовувати на вході реле SSR, наприклад, C = 0,10 мкФ.
  • Слід додати, що у випадку реле SSR контроль надлишкових значень струму (особливо імпульсного струму в разі короткого замикання) вимагає використання надшвидких запобіжників у ланцюзі живлення приймача. Хорошою практикою в таких випадках також є використання SSR з вищим номінальним струмом, ніж випливає з розрахунків, щоб реле не працювало на межі своїх можливостей.
  • Не використовуйте вхідні кабелі, які керують реле SSR, довжиною більше 3 м.
  • Термін служби реле SSR необмежений за умови належного охолодження. При температурі вище 80C реле незворотно пошкоджується.
  • Щоб забезпечити їхню тривалу роботу, необхідно забезпечити відповідне розсіювання тепла за допомогою радіаторів (понад 5 А), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (понад 25 А).
  • Зниження температури на 10°C подвоює очікуваний термін служби реле SSR.
  • Встановлюючи кілька реле поруч одне з одним, забезпечте відстань між ними.

    • Технічні дані:

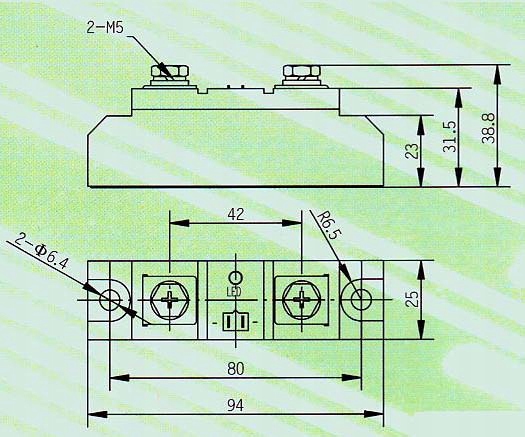

    • розміри: 94 x 25 x 38,8 мм
    • робоча напруга (вихід): 75-480 В змінного струму
    • робоча частота: 47-63 Гц
    • ізоляція (вихід): фотоелектрична
    • максимальний струм перемикання (вихід): 120A
    • керуюча напруга (вхід): 4-32 В постійного струму
    • вхідний струм (вхід): 3-25 мА постійного струму
    • час відгуку (введення): <= 10 мс
    • падіння напруги на роз'ємі: <= 1,5 В
    • струм витоку у вимкненому стані: <=10 мА
    • електрична міцність: 2500 В змінного струму
    • опір ізоляції: 1000 МОм/500 В постійного струму
    • Швидкість зростання напруги: 100 В/ус
    • робоча температура: -30 до +80°C
    • інше: запуск на нуль
    • Світлодіодний сигнальний діод, що інформує про робочий стан реле
    • Кабель живлення тригера SSR включено
