Корпус для Raspberry Pi CM3 / CM3L / CM3 + CM3 + L

Код: 9983896843
Як замовити
4637 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3

Заказывая «Корпус для Raspberry Pi CM3 / CM3L / CM3 + CM3 + L» данный товар из каталога «Принадлежности», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

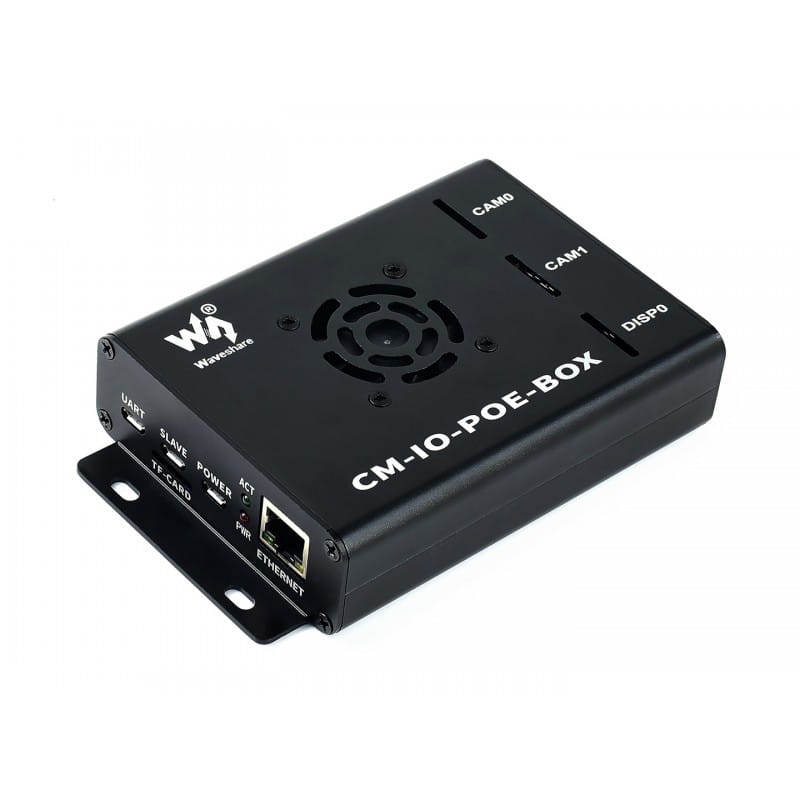

Металевий корпус для Raspberry Pi CM3 / CM3L / CM3+ з базовою платою, оснащеною функцією живлення PoE і портами USB, HDMI, CAM, DSI.

В набір входить: плата для Raspberry Pi CM3, металевий корпус, блок живлення, вентилятор.

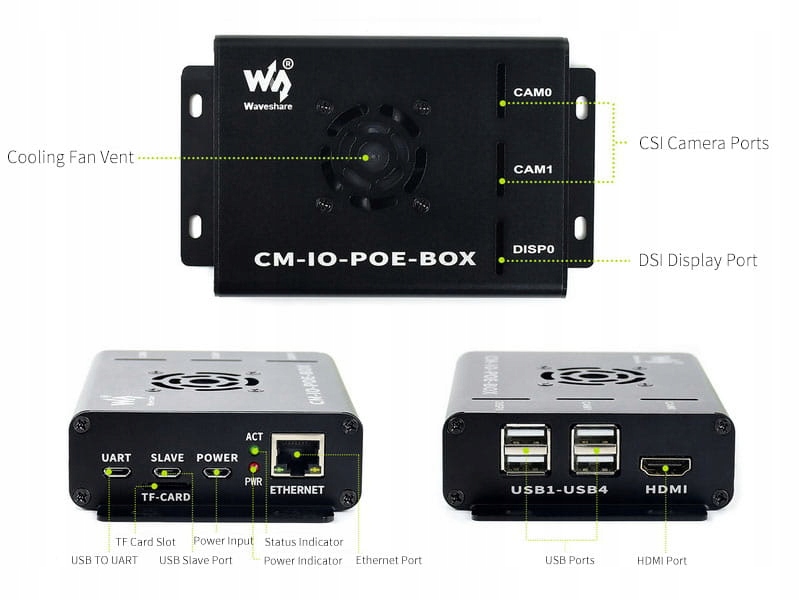

Вирізи для периферійних пристроїв

Приклад підключення

Розміри

Опис диска

  • Конектор для обчислювального модуля Raspberry Pi(CM3 / CM3L / CM3+ / CM3+L).
  • Стандартний роз'єм Raspberry Pi GPIO: для підключення інших модулів, що працюють з Raspberry Pi.
  • З’єднувач Ethernet із функцією PoE: автоматичне узгодження 10/100M, дозволяє підключатися до маршрутизатора або комутатора.
  • Роз'єм DSI: для підключення РК-дисплея Raspberry Pi.
  • USB-роз’єми: 4x USB, для підключення USB-пристроїв.
  • Роз'єми CSI: 2x CSI для підключення камер Raspberry Pi.

  • Роз'єм HDMI.

  • USB до UART: для послідовного налагодження.
  • Роз'єм USB SLAVE: дозволяє завантажити систему в Compute Module 3/3+
  • Роз'єм живлення: 5 В 2,5 А
  • Гніздо для картки TF (нижня сторона): дозволяє вставити картку SD у систему.
  • Роз'єм вентилятора.
  • LAN9514 (нижня сторона): USB-концентратор і контролер 10/100M Ethernet.
  • Контролер живлення Si3404 PoE (нижня сторона).

  • Перетворювач USB в UART CP2102.

  • Трансформатор EP13 PoE.
  • Оптрон.

  • Світлодіодні індикатори:

    Червоний: потужність Raspberry Pi

    Зелений: робочий стан Raspberry Pi

  • Стан мережі NET

  • Перемички конфігурації напруги VGx: контроль рівня введення/виведення

  • Конфігурація виходу UART:

    Зліва: підключення CP2102 до послідовного порту Raspberry Pi

    Праворуч: від’єднання CP2102 від послідовного порту Raspberry Pi

  • Конфігурація вентилятора:

    P34: програмне керування через контакт P34

    EN: вентилятор безпосередньо на 5 В

  • Конфігурація PoE:

    DIS: PoE заблоковано

    EN: PoE розблоковано

  • Точка вимірювання напруги PoE

    • Набір включає:
