MTP MTP MTP EX2130ATC з автоматичною заміною інструментів

Технічні дані:

Область робочої таблиці: 2100x3000 мм

вісь із: 200 мм

Контроль: NK105 G3

Кількість вакуумних зон: 6 зон

Шпиндельна потужність: 9 кВт ISO30 ER25 Air -охолоджений

Лінійні путівники: PMI 25#

Кульовий гвинт (Axis Z): 2505

Служба двигуна: LeadShine 1500W

Кількість інструментів: 12

Специфікація:

• Повітряний шпиндель HQD 9 кВт, 24 000 об/хв ISO30, ER25
• Інвертор фуляції з 11 кВт
• Система керує NK105 G3
• Leadshine servicle/pmi для осі xyz
• Зублену передачу для осі Xy
• Тайвань TBI кульового гвинта для осі Z
• Автоматична система змащування
• Датчик автоматичного калібрування
• 380 V 3-фаза 50 год

Стандартне обладнання:

Автоматична зміна інструменту

Автоматична заміна інструменту економить багато часу під час виробництва. Якщо ви обробляєте більш складні продукти, де спочатку вам потрібен інструмент для грубих, то інструменти для оздоблювальної поверхні, а потім для свердління отворів, ідеальним вибором буде журнал лінії або каруселі з максимум 12 інструментів з автоматичною заміною. Це заощадить час при зміні інструментів та регулювання їх висоти. Таким чином, періоди непродукції, необхідні для стандартної регенерації інструментів, по суті скорочуються.

Шпиндель

Висококласний безщільний шпиндель,

, який характеризується високою міцністю. Система повітряного охолодження

Дизайн шпинделя використовує високоякісні підшипники машини, що характеризується дуже тихою експлуатацією та гарантуючи підвищену міцність.

вакуумна таблиця

Під час частого переробки великих матеріалів пластини чудовим помічником є ​​вакуумний таблиця з вакуумом, що полегшує прикріплення деталей/ пластин, не маючи необхідності виправлення затискачами в канавки.

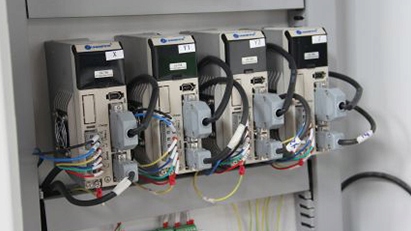

Сервісний двигун з редуктором

Стандарт був вирішений для перенесення приводу з сервосиллера в зуби для перенесення лінійного руху машини через шків та штангу. Це рішення досить точне для деревообробки. Якщо потрібна точність сотень міліметрів, можна замінити передачу ременя на коробку передач, тобто редуктор.

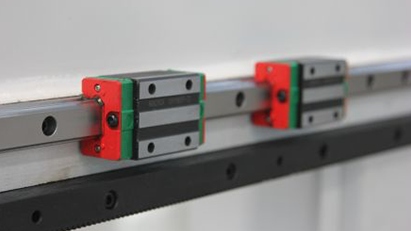

Лінійний путівник Hiwin

Метод лінійного керівництва має вирішальне значення для точності машини. Точно з точки зору інженерного рішення є лінійні путівники перевіреної марки Hiwin, коли направляючі рейки мають розміри 20х20 мм або 25х25 мм до 30х30 мм. Правильно розмірні та точні путівники мають вирішальне значення для жорсткості та точності всього крана з шпинделем, тобто найбільш завантаженою частиною машини, що рухається по осі y.

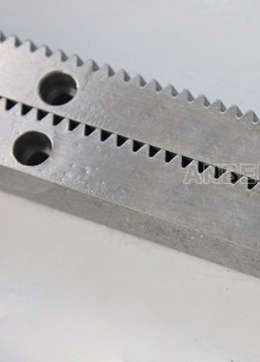

Встановлення передач на осейах "x" та "y".

Це дуже ефективне, надійне і точне перетворення крутного моменту від сервоприводу до лінійного руху машини. Точніше, це стійка з передніми зубами, що також ідеально підходить з точки зору механіки та точності. Конічна передача має перевагу в тому, що вона збільшує поверхню розробки, завдяки якій передачі є більш тихий, плавніший і дозволяє переносити більше потужності.

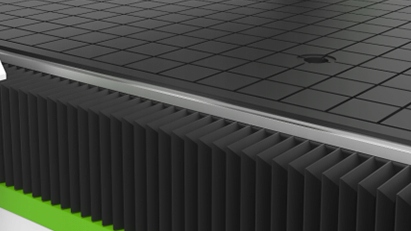

ковзаючі екскурсоводи щити

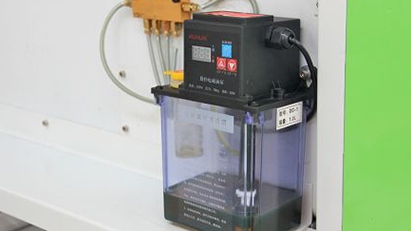

Система автоматичного змащення

Усі машини розсувних деталей для належного функціонування потребують регулярного змащення з ковзаючими путівниками. Так що вам не доведеться дивуватися, як часто і які місця на машині потребують змащення, наші машини зроблять це за вас. Стандарт має автоматичну систему змащення, а отже, розподіл олії на всі важливі точки змащення. Кожен раз, коли машина запускається і після кожного встановленого часу вся система мастила автоматично під тиском і повторно заповнена мастилом.

Ціна машини включає:

• 1 день (до 8 годин) - встановлення машини та навчання використання контролера. послуга, що надається продавцем

Умови співпраці

• Замовник несе відповідальність за машину під час вивантаження та транспортування в межах своєї компанії
