Набір триточкової системи підвіски для тракторів URSUS з роз’ємами EURO

КОД SKRAW-MET: [7856]

Набір ідеально підходить для машин з гідравлічним приводом.

Використовується в тракторах URSUS наприклад:

• C-355,
• C-360,
• C-4011
• та похідні

Набір включає:

• Польський центральний гідравлічний з’єднувач подвійної дії SMT2D 63x36x275 U25.4 у комплекті з клапаном і тросами
• Дві нижні бічні тяги (CBM) з кульками категорії 2
• Два міцні бічні стабілізатори (хлопці) з втулками та штифтами
• Ланцюговий трос довжиною 4,3 м для від’єднання бічних тяг

На малюнку нижче показано, як це влаштувати система.

ЛІВА ланка ліворуч - ПРАВА ланка праворуч - Універсальні стабілізатори

Будь ласка, уважно виберіть посилання на тип машини, що використовується. Необхідно враховувати його специфікацію, умови роботи та тип, а також усі сили, що діють на елемент.

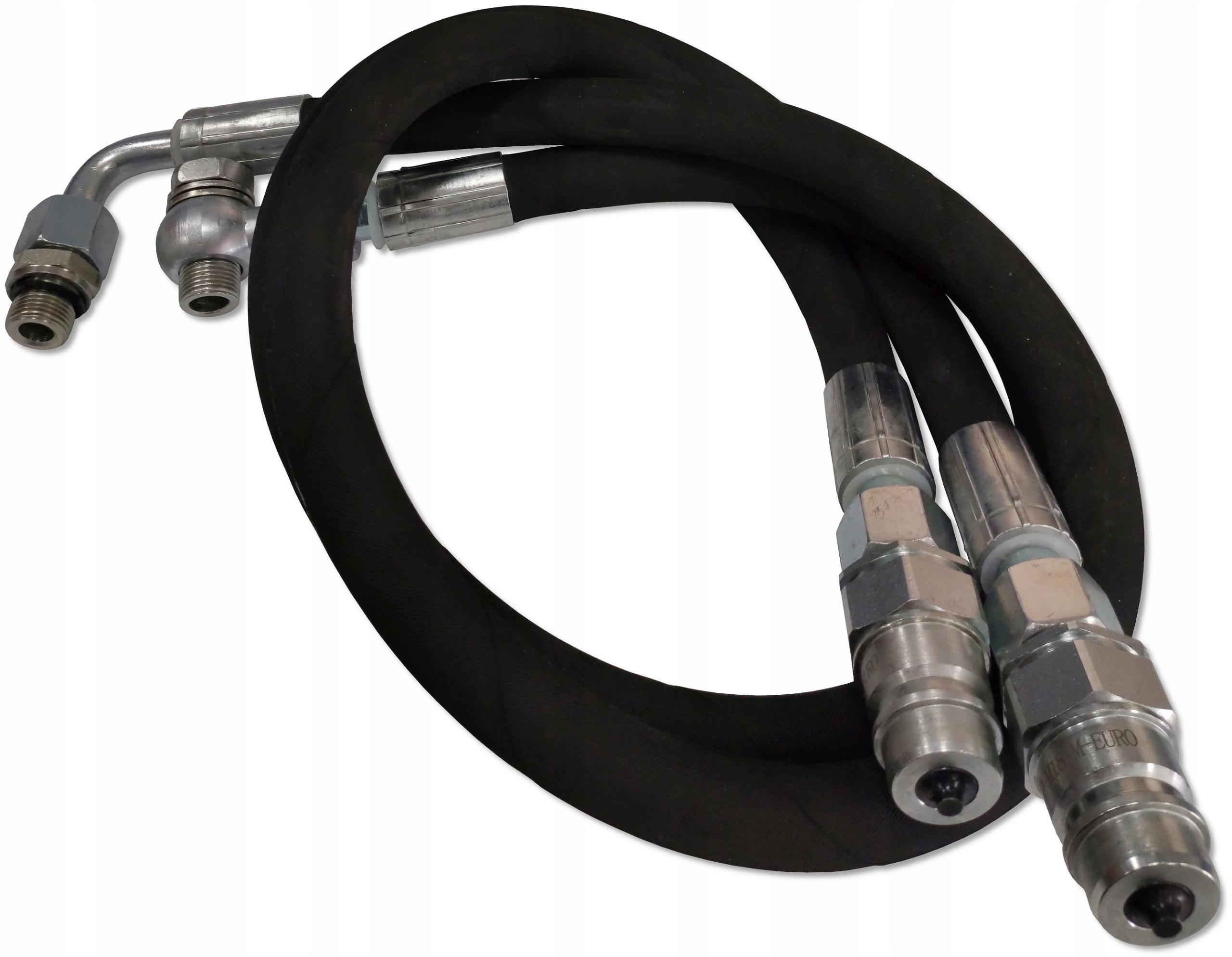

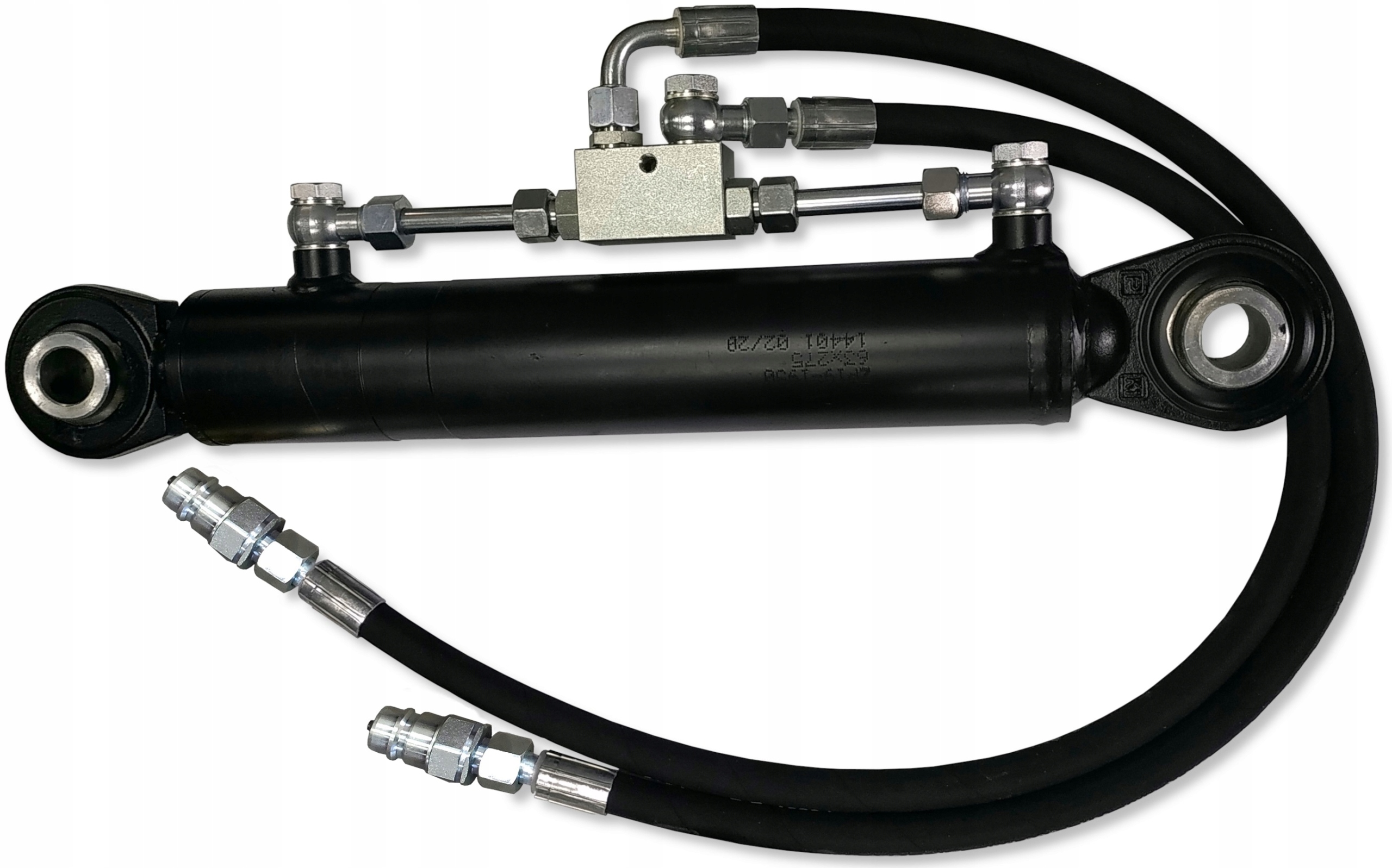

ПОЛЬСЬКИЙ ЦЕНТРАЛЬНИЙ ВЕРХНИЙ ГІДРАВЛІЧНИЙ З’ЄДНАНЬ У КОМПЛЕКТІ З КЛАПАНОМ ТА КАБЕЛЯМИ

Виробник: Skraw-Met

________________________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і якісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите вдалий і мудрий вибір, а товар надходить з польської фабрики.

SKRAW-MET є багаторічним лідером у виробництві актуаторів. Завдяки досвіду він використовує лише посилені ущільнення польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

На інших наших аукціонах ви знайдете посилені ущільнення як ремкомплект для цього приводу.

Завдяки посиленій конструкції (збільшеному діаметру поршневого штока та поршня) привід характеризується більшою потужністю та стійкістю до поперечних сил.

Гідравлічний з’єднувач ідеально підходить для гідравлічних машин і пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Гідравлічний з’єднувач монтується в тракторі замість центрального гвинта. Він дозволяє піднімати і опускати сільськогосподарські машини за допомогою гідравліки, не виходячи з кабіни. Він призначений для тракторів, таких як - URSUS C-330, C-360 та суміжних моделей.

ПОВНИЙ З’ЄДНАННЯ ВКЛЮЧАЄ:

Технічні дані:

• Довжина циліндра в складеному стані: 520 мм
• Хід поршня: 275 мм
• Загальна довжина циліндра в розкладеному стані: 795 мм
• Діаметр штока поршня: 36 мм
• Вихід на роз'єм: 2x G3/8"

Максимальний допустимий тиск: 200 бар

Максимальна швидкість поршневого штока: 0,5 м/с

Допустима температура навколишнього середовища: від -40 до +60 C

Допустима олива температура: -15 до +80 C

Тип сальника: різьбовий, вкручується в трубу

Шток поршня: хромований

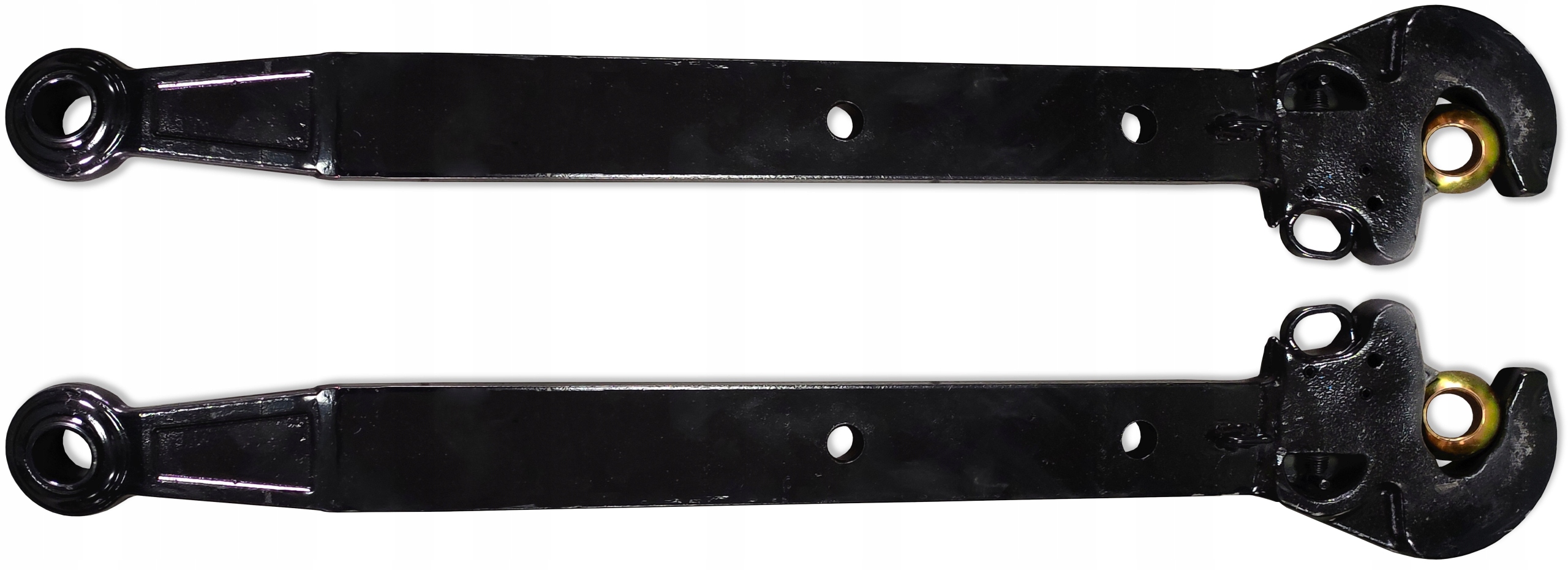

2x НИЖНИЙ ТРОС URSUS C-360 З КУЛЕЮ КАТЕГОРІЇ 2

ПОЛЬСЬКИЙ продукт

Виробник: Skraw-Met

Може використовуватися в сільському господарстві, садівництві та лісовому господарстві.

Ланка виготовлена з масивної легованої сталі, зварюється, характеризується підвищеною міцністю на розрив і тривалим терміном служби.

Крім того, він також відрізняєтьсястійкістю до корозії, викликаної стиранням або іржею.

Набір включає:

• Праву тягу з гаком і кулькою, категорія II
• Ліву тягу з гаком і кулькою категорії II

ЛЕГКИЙ ВСТАНОВЛЕННЯ

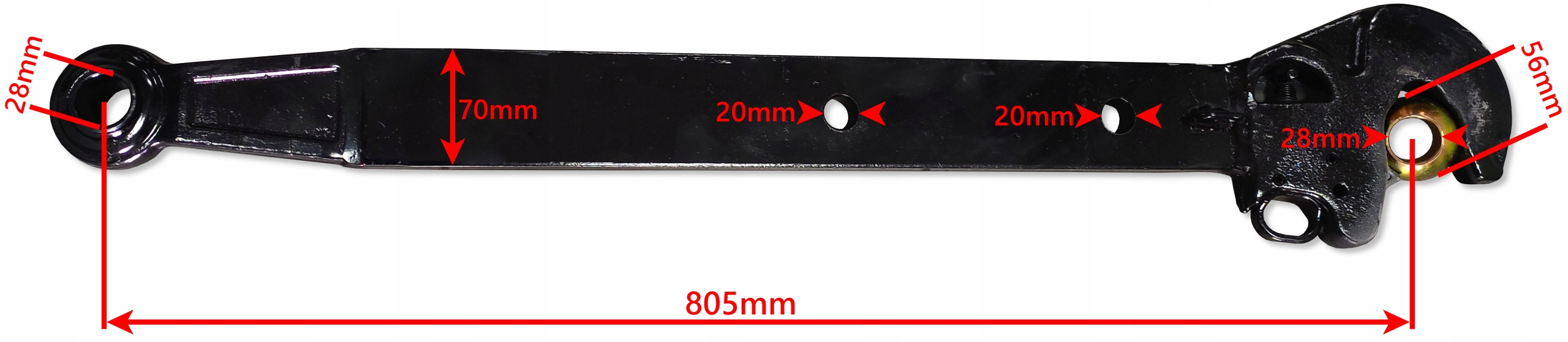

Технічні характеристики:

Товщина балки: 20 мм

Внутрішній діаметр у з’єднанні та в кулі: 28 мм

Зовнішній діаметр кулі: 56 мм

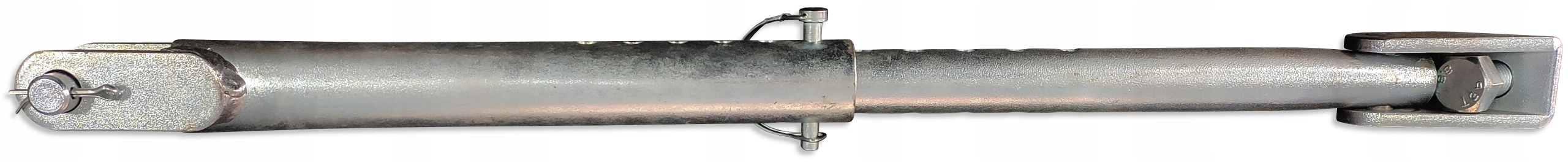

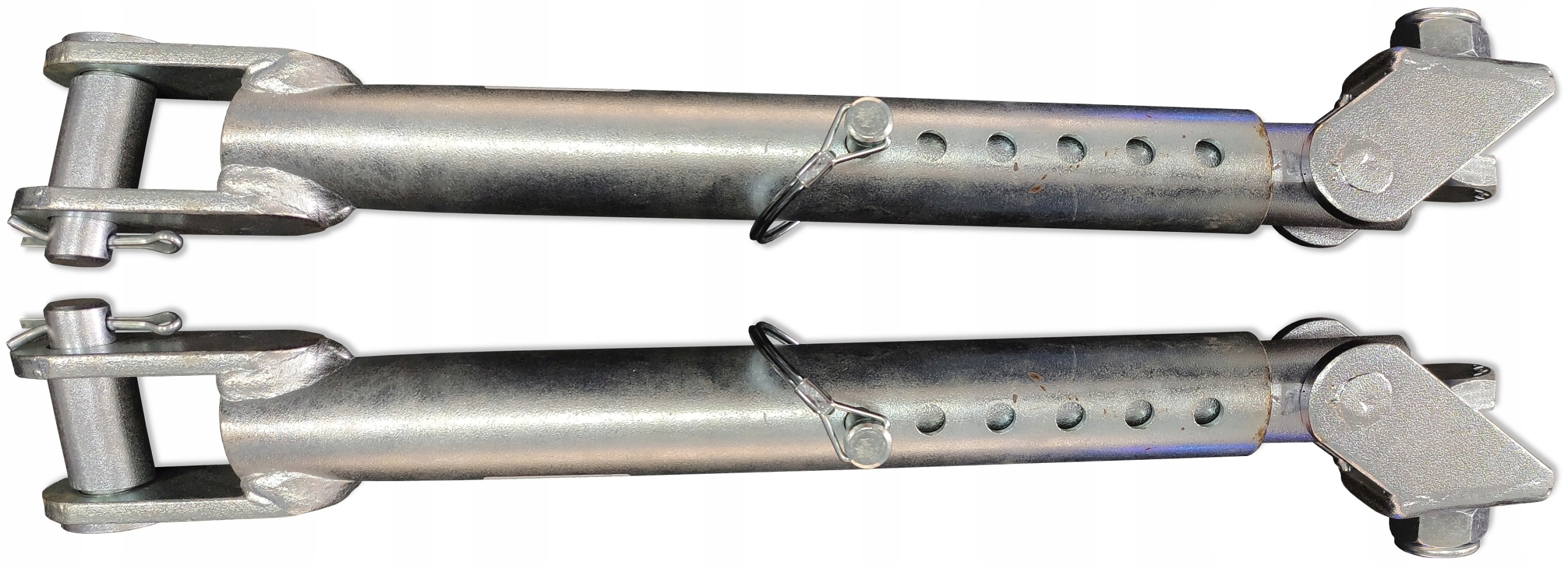

НАБІР МІЦНИХ БІЧНИХ СТАБІЛІЗАТОРІВ - СТАБІЛІЗАТОРИ ZETOR C-360 3P З ВТУЛКОЮ ТА ШПИЛЬКОЮ

ПОЛЬСЬКИЙ продукт

Трубчастий бічний стабілізатор ідеально працює в сільському господарстві, садівництві та лісництві.

Замінює оригінальні бічні ланцюги підйомних важіль, тому, він більш ефективний, тому що краще стабілізує руки та легше регулюється.

Його просто встановити - він характеризується високою міцністю на розрив і тривалим терміном служби. Крім того, він також вирізняється стійкістю до корозії, викликаної стиранням або іржею - не потребує обслуговування.

Це УНІВЕРСАЛЬНИЙ штуцер - це означає, що він підходить як з лівого, так і з правого боку.

Доступно шість рівнів регулювання за допомогою штифта зі шплінтом.

Залежно від поточної поставки стабілізатори можуть бути оцинкованим або пофарбованим.

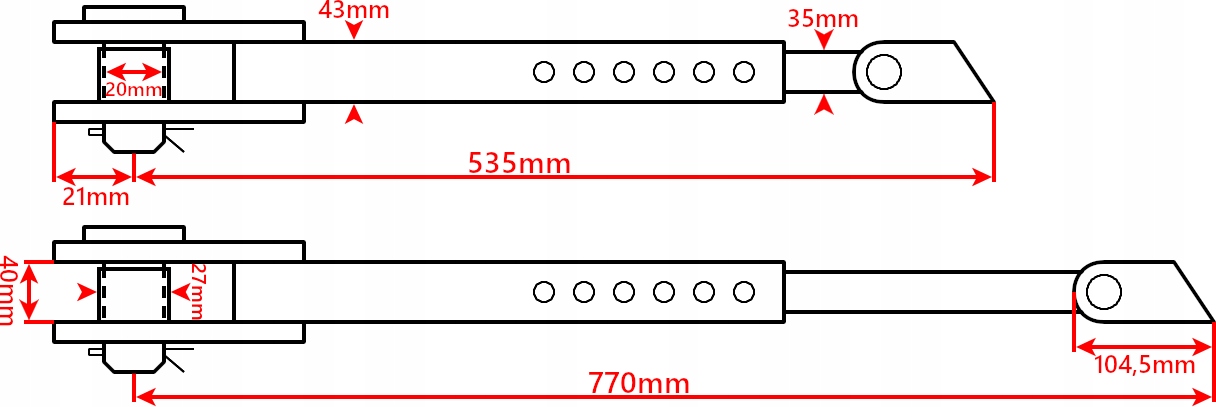

Технічні характеристики:

• Мінімальна довжина - 490 мм (від отвору до отвору - в положенні як на фото вище)
• Максимальна довжина - 725 мм (від отвору до отвору - в положенні як на фото вище)
• Загальна довжина: 556 мм
• Різьба кріпильного гвинта: M20x1,5
• Діаметр отворів у вушках: 20 мм.

Матеріал: оцинкована сталь

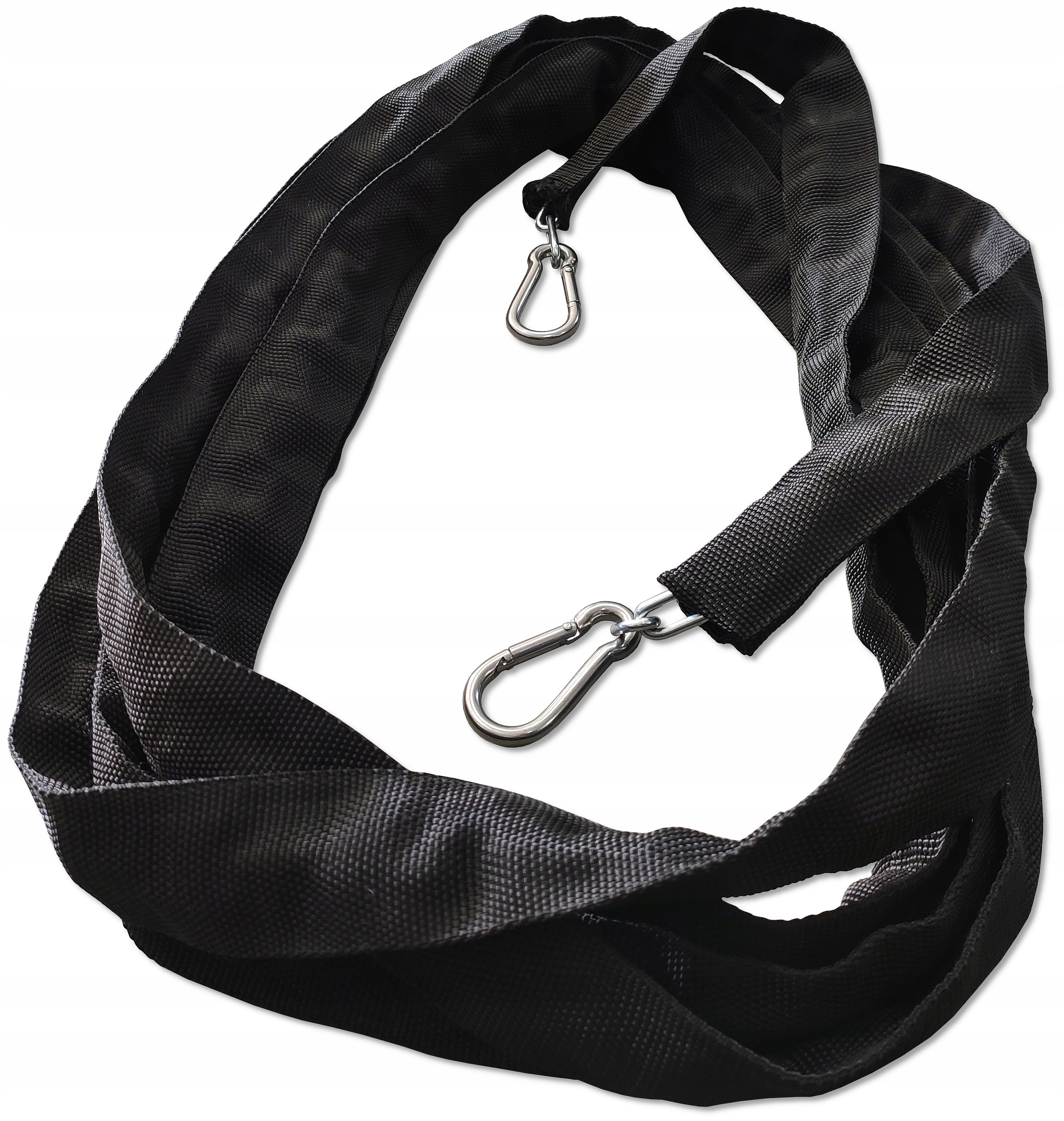

Трос 4,3 м для розкріплення гаків бічних тяг

КОД SKRAW-MET: [7847]

Ланцюг у текстильному чохлі з двома скобами.

Використовується для розкріплення гаків бічних тяг тракторів (без необхідності виходити з кабіни).

Технічні характеристики:

Окремі елементи набору (тобто коннектор з клапаном, кабель (ланцюг) з текстильним покриттям або стабілізатори) підготовлені для самостійного складання.
