Хромований регулюючий клапан UNICO з одним отвором Все в одному правому Pex

Параметри

• Тип клапана: регулюючий
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: праворуч
• Варіант клапана: Кутовий< /li>
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір: Хром
• Форма розетки: Кругла/Овальна - комбінована 1 шт
• Виробник: VARIO TERM
• Відстань з’єднання: 50 мм
• ЛІНІЯ: Unico R
• Метод з’єднання: Знизу< /li>< /ul>

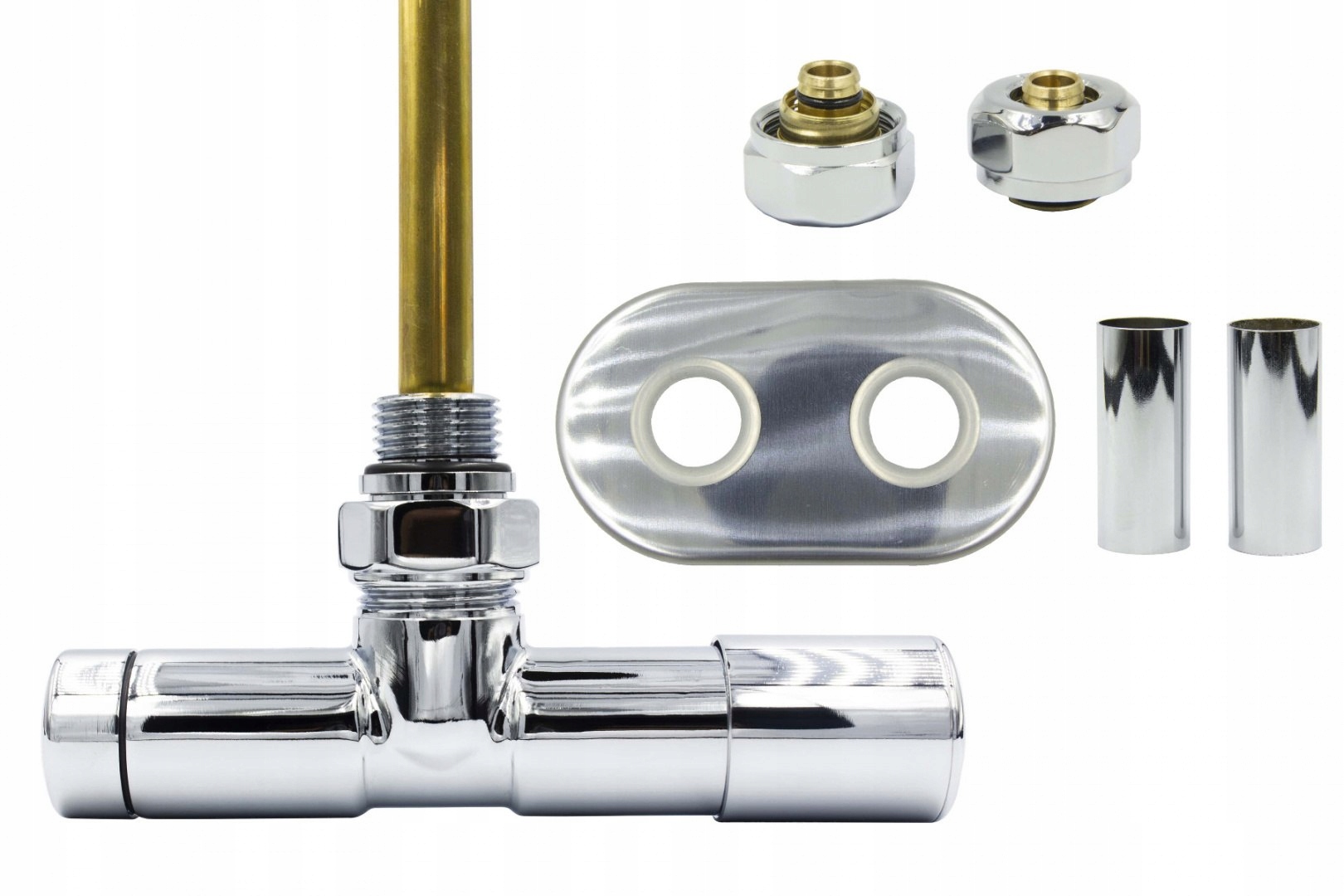

Набір для регулювання прямого кута Unico.

Набір включає:

• 1 регулюючий клапан під прямим кутом,
• 1 маскувальна розетка, металева, подвійний овал,
• 2 маскувальні рукави, металеві та
• 2 з'єднувачі Pex - для монтажу alu-pex 16 мм

ВАРТО ЗНАТИ:

Кран Unico в регулюючій версії був спеціально розроблений для радіаторів з нижнім підключенням і з вертикальними колекторами, що дозволяє використовувати електричний нагрівач в радіатор, який використовується влітку для обігріву радіатора та використання як сушарки.

Регулювальний вентиль слід встановлювати на радіатор центрального опалення так, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення(відповідно до схеми нижче).

Конструкція підключення дозволяє встановлювати його під радіатором, паралельно стіні, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Перепад тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Попереднє налаштування на вставці запірного клапана

Нижче наведено креслення з розмірами: регулюючого клапана Unico в правій версії та розміри маскувальних гільз і комбінованої овальної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних варіантах варіанти кольори

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли джерело живлення зліва - виберіть правий регулюючий клапан Unico

b) коли джерело живлення справа - виберіть лівий Unico регулюючий клапан

- нижній центральний - ви можете підключити регулюючий клапан Unico також у цій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторі з вертикальним колектори

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Unico до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете під'єднати клапан Unico для 15-мм установок CU - для цього вам потрібно вибрати лише відповідні роз'єми

Ви також можете підключити клапан Unico до установки 1/2 - для цього вам потрібно вибрати лише відповідні з'єднувачі
