XSB00007

ПРОФЕСІЙНА ПАЯЛЬНА СТАНЦІЯ TOUCHBGA GM490 5,45 кВт

ІЗ СЕНСОРНИМ РК-ЕКРАНОМ 7 ДЮЙМОВ І 3 ТИПАМИ НАГРІВАЛЬНИКІВ (ІЧ, ГОРЯЧЕ ПОВІТРЯ, КВАРЦ)

Інтегрована система ремонту мікросхем BGA TOUCHBGA GM490 — це професійне та сучасне рішення для розбирання та складання систем BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA для побутової електроніки, медичних та телекомунікаційні послуги, військові, автомобільні.

Пристрій призначений для ремонту комп'ютерних материнських плат, відеокарт, ноутбуків, консолей, мобільних телефонів, автомобільних модулів і контролерів, виготовлених за технологією як свинцевого, так і безсвинцевого припою. Особливо рекомендується для роботи з великими друкованими платами.

Висока потужність і ефективна система охолодження забезпечують ефективну роботу та скорочують до мінімуму час впливу високої температури на плату.

Відмітними особливостями даної станції є: висока потужність нагріву, велика площа поверхні для друкованої плати, 3 зони нагріву, сенсорна панель управління з мікропроцесорним управлінням, 3 типи верхніх нагрівальних елементів в стандартній комплектації.

Остання версія станції GM490 має більший 7" LCD дисплей, значно більшу площу нижнього нагрівача, можливість відключення нижнього нагрівача, більшу кількість профілів, які можна програмувати,вертикальне регулювання нижнього нагрівача гарячого повітря.

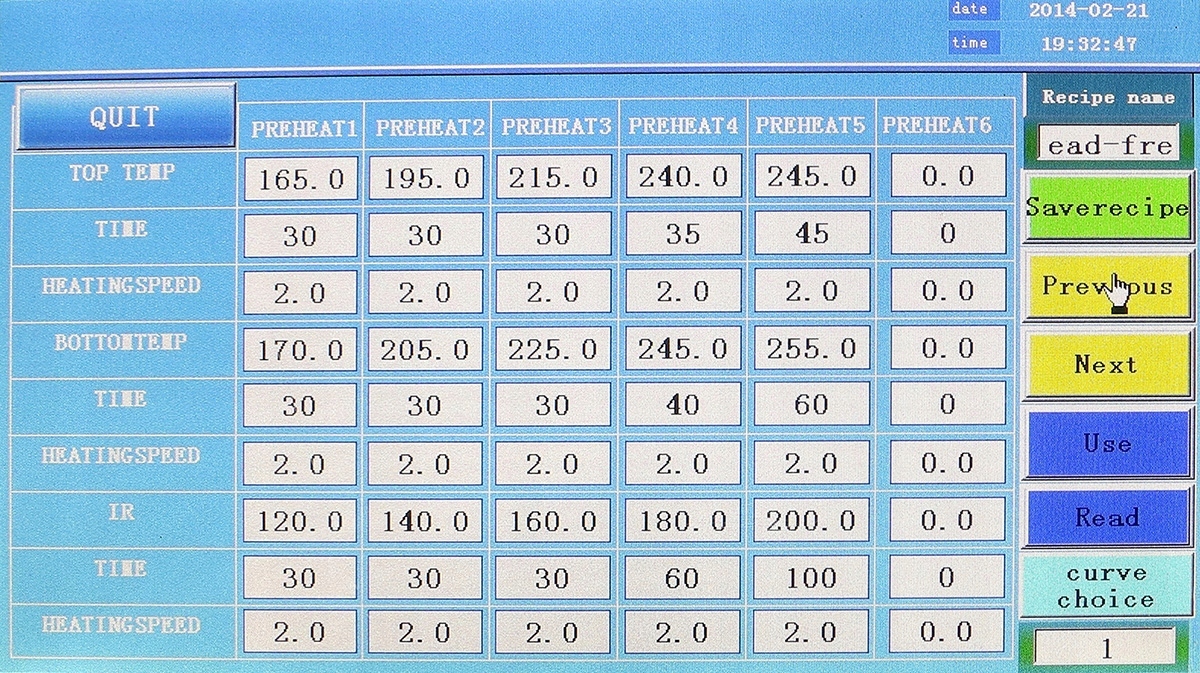

Станція дозволяє програмувати 55 профілів нагріву, відстежувати їх на постійно і змінювати вже встановлені параметри в будь-який час (також під час нагрівання) Для кращого забезпечення кінцевого ефекту кожен профіль можна запрограмувати в 6 температурних блоках після завершення процесу нагрівання повний прогрес можна проаналізувати на дисплеї.

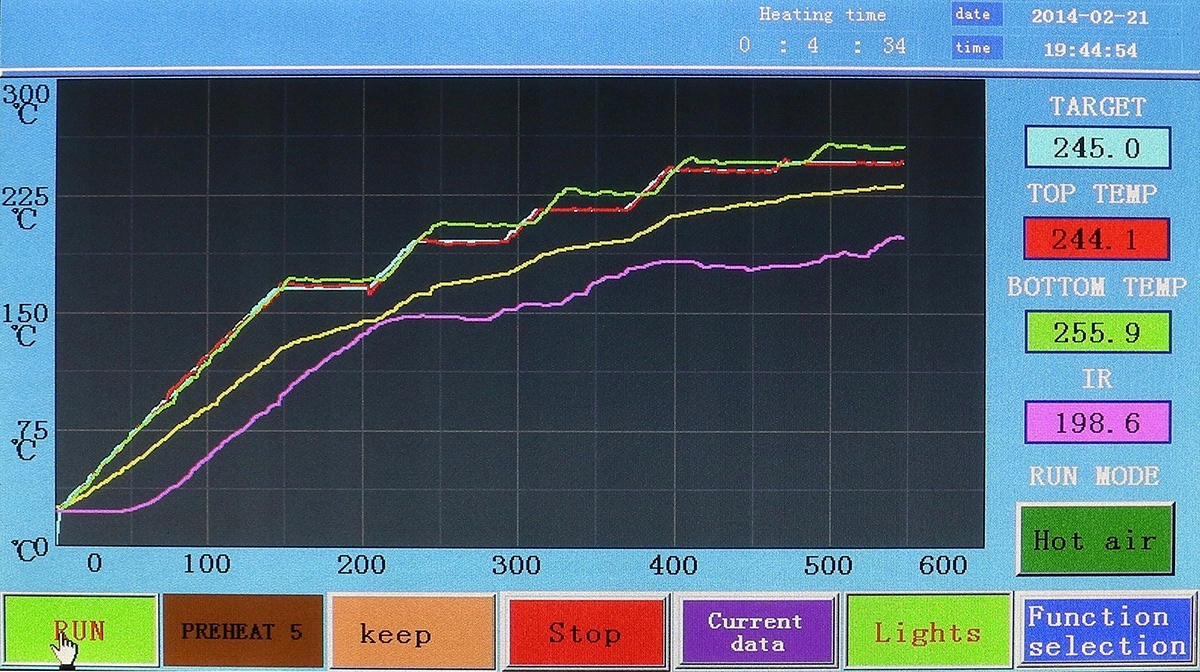

Усі параметри, а саме: задану температуру, час нагрівання, швидкість підвищення температури з часом, час охолодження, час роботи вакуумного захвату, можна налаштувати незалежно за допомогою сенсорної панелі управління HD з діагоналлю MCGS LCD для взаємодії людини та машини (HMI). 7 ". На дисплеї відображаються всі робочі параметри станції в режимі реального часу, включаючи графічну візуалізацію стану процесу опалення, а також заданих і досягнутих температур на графіках.

Наступні температури представлені на екран у числовій формі та на діаграмі:

• цільова температура на заданому кроці (ціль)
• температура верхнього нагрівача HR
• температура нижній нагрівач HR
• температура нижнього ІЧ-нагрівача
• справжня температура в системі BGA.

Програмне забезпечення станції оснащено кнопкою ведення профілю KEEP. Після натискання станція підтримує всі температури, досягнуті в даний момент, до повторного натискання кнопки KEEP.

Для забезпечення найкращого ефекту паяння станція використовує 3 незалежні зони/поверхні нагріву.  (верхній, нижній і нагрівач друкованої плати), температуру якого можна відстежувати та контролювати окремо. Крім того, секції нагріву нижнього нагрівача можна перемикати за допомогою двох перемикачів, наприклад, під час нагріву/нагріву плати меншого розміру.

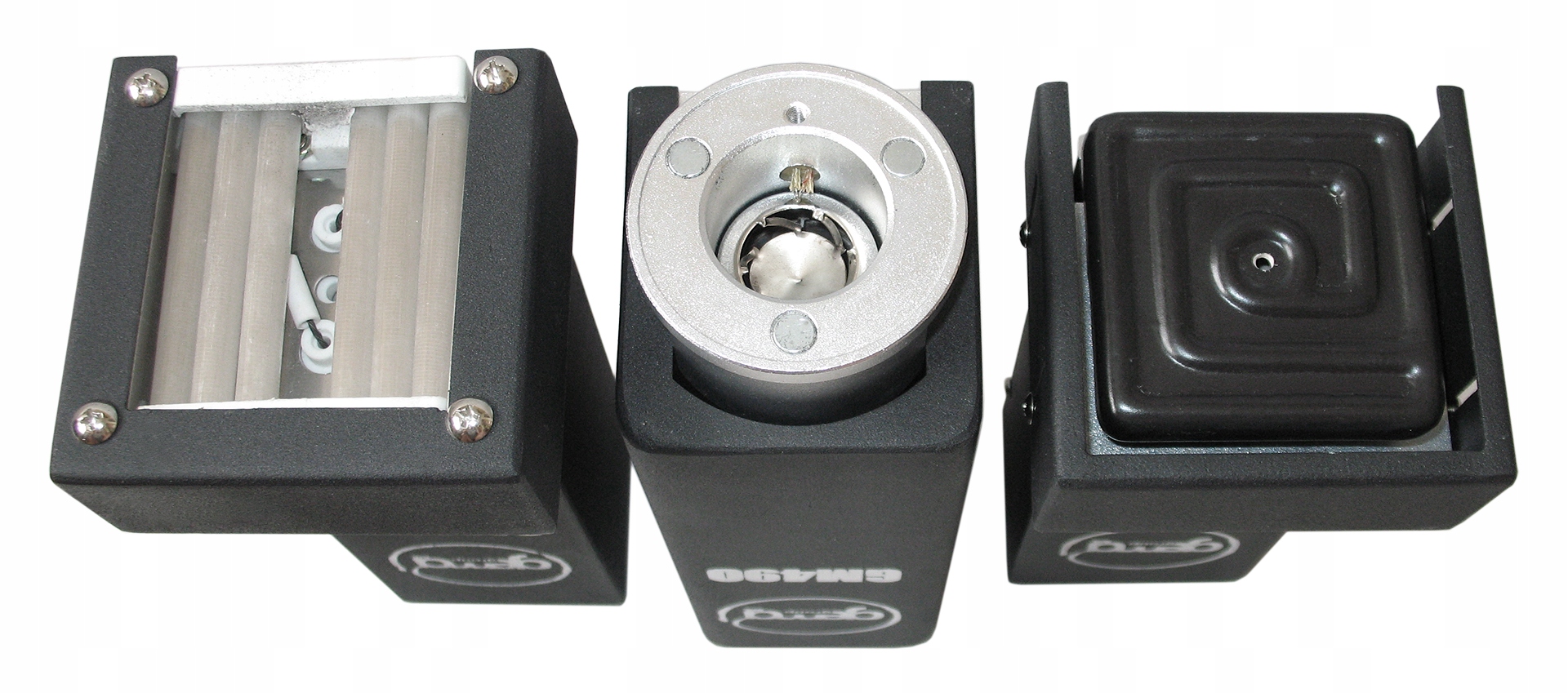

Перший (верхній) і другий (нижній) є. повітродувки гарячого повітря. Третій (нижній) - кварцовий нагрівальний елемент (темний інфрачервоний). Першою і другою поверхнями нагріву можна керувати декількома групами і розділами температурних параметрів. Верхній нагрівальний елемент, незалежно від того, повітряний він, ІЧ або кварцовий, можна регулювати в будь-якій площині. Третя поверхня (нагрівач) нагріває плату на великій поверхні, зменшуючи напругу та знижуючи температуру, необхідну для належного спаювання елемента.

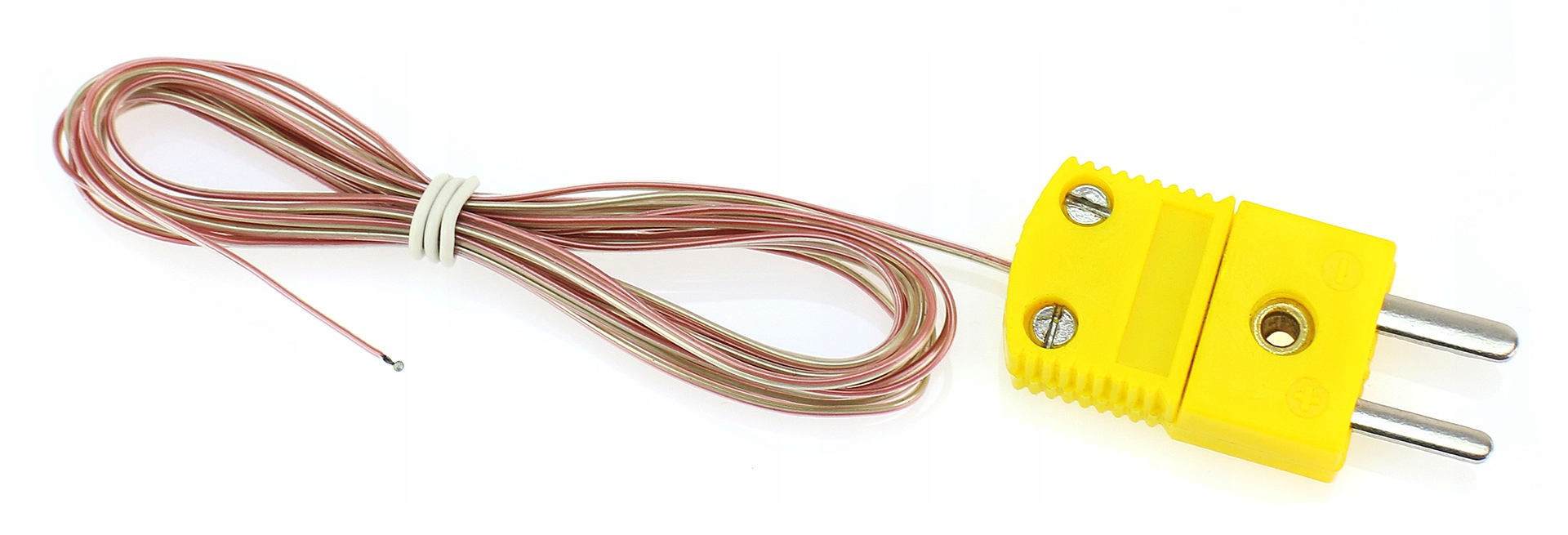

Для визначення точних температур на станції використовували прецизійні термопари K-типу з точністю +/- 3C, що працюють у замкнутому циклі.

Після кожного процесу відпаювання/паяння генерується сигнал тривоги. завершено.

Якщо виникають занадто високі неконтрольовані температури або компоненти можуть перегріватися, вбудована система захисту від перегріву зупинить весь процес і вимкне електричне коло.

Зліва з боку станції є дуже ефективний поперечний вентилятор, який автоматично охолоджує друковані плати після розпаювання та пайки. Це запобігає деформації друкованої плати та захищає ефект реболлінгу BGA.

Основний тримач друкованої плати оснащений V-подібним пазом, який забезпечує швидку та стабільну збірку плати та широкий діапазон регулювань.

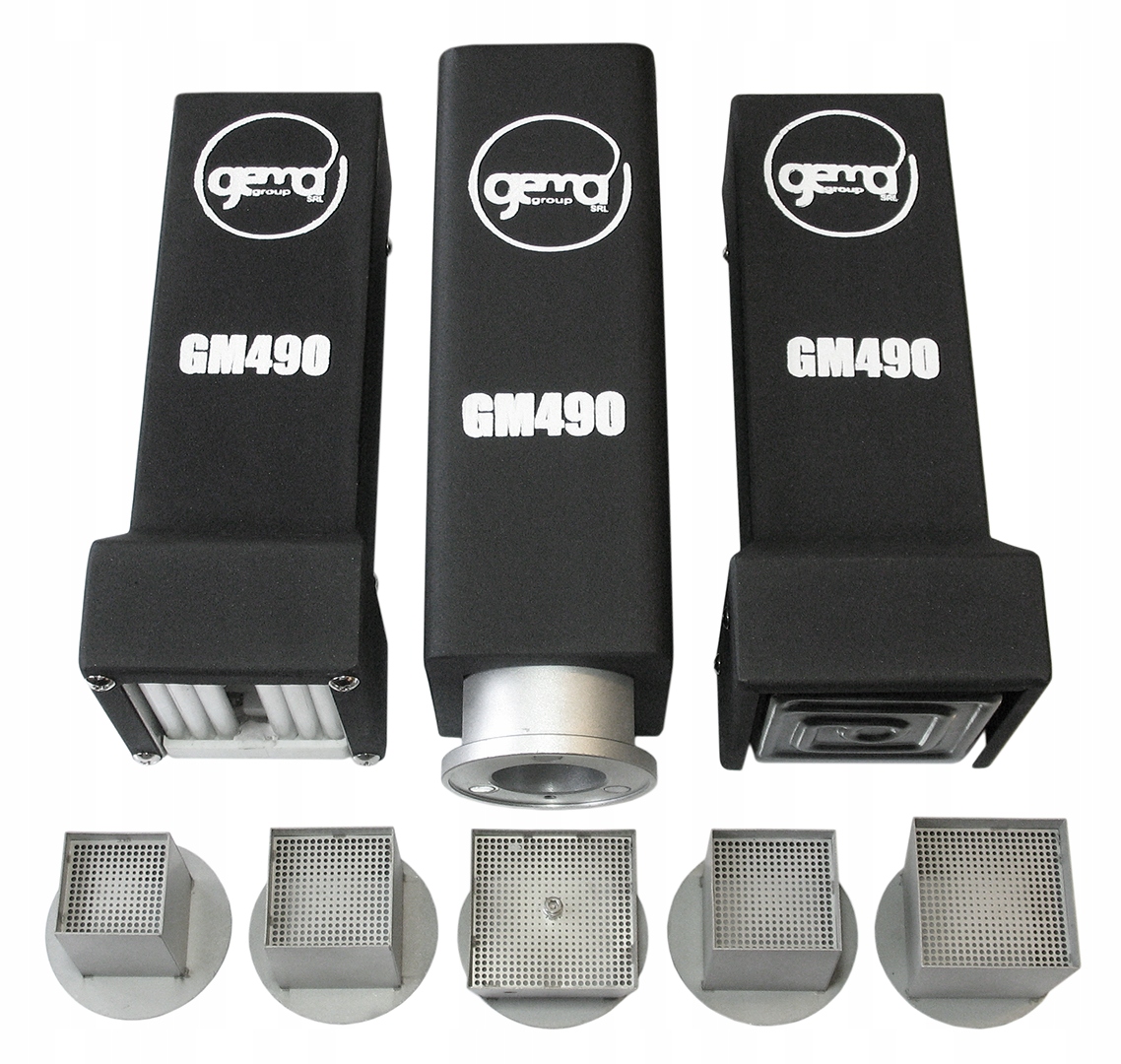

Для направлення гарячого повітря та захисту суміжних елементів у станції в верхня і нижня частини спроектовані з магнітними насадками. Форсунки дуже легко встановити однією рукою. Їх можна встановити та повернути під будь-яким кутом.

Крім того, нижня насадка має спеціальні отвори, які видаляють надлишок гарячого повітря.

Станція також оснащена електронним вакуумним захватом< /b > також керується з сенсорного РК-екрану. Він також має аварійний вимикач.

Технічні дані:

• Загальна потужність:  5450 Вт
• Потужність верхнього нагрівального елементу:
• -гаряче повітря: 1000 Вт (стандартне обладнання)
• -темне інфрачервоне ІЧ: 450 Вт (додаткове обладнання - включено)
• -кварцовий нагрівач: 300 Вт (додаткове обладнання – включено)
• Потужність нижнього нагрівального елемента гарячого повітря: 1000 Вт
• Потужність нижнього нагрівача: 2700 Вт
• Напруга живлення: змінний струм 220 В/230 В 50/60 Гц (кабель живлення 3x2,5 мм2)
• Датчик температури: К-тип датчик (термопара) з точністю +/- 3C
• Позиціонування (тримач друкованої плати): V-подібний паз
• Мін. Розмір друкованої плати: 40x40 мм
• Макс. Розмір плати PCB/PBA: 425x370 мм
• Розмір нижнього ІЧ-нагрівача:375x280 мм
• Розміри станції: 600x600x600 мм< /li>
• Керування: 7-дюймовий кольоровий сенсорний екран HD HMI + контролер PLC
• Захист від перевантаження по струму: запобіжник із характеристиками C32.
• Вага нетто: 40 кг
• Письмова гарантія: 24 місяці (також для нагрівальних елементів)

У набір входить:

При особистому прийомі навчання роботі станції та процесу заміни/ремонту систем BGA/SMD БЕЗКОШТОВНО.
