Круглий вентиляційний отвір

NO150A-CC

• Макс. потік повітря: 320 м3/год
• Діаметр: 150 мм
• Виготовлено: Впускний отвір з хромонікелю листовий метал
• b>
• Довжина швеллера: 350-580 мм
• Вага: 2,3 кг
• Продюсер: Дарко

Опис продукту

Вентиляційний отвір приносить свіже повітря в будівлю.

Він призначений для встановлення в стіні, як правило, біля або над вікном.

Будь-яке виконання. Повітровідвідник оснащений повітрозабірником, який відповідає за забір повітря ззовні. Його конструкція захищає від потрапляння опадів всередину. Крім того, він оснащений сіткою, яка захищає від комах.

З внутрішньої сторони будівлі вентиляційний отвір оснащений анемостатом з ізоляційним шаром, який запобігає утворенню конденсату. взимку та приглушує шум, а також дозволяє користувачеві точно регулювати швидкість повітряного потоку.

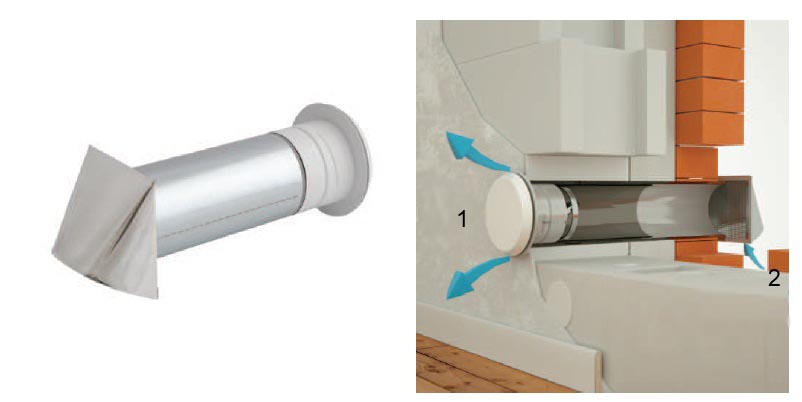

• 1 - Свіже повітря
• 2 - Зовнішнє повітря

Також доступні версії, оснащені стабілізатором потоку (модель NOS – доступна на наших аукціонах). Він регулює потік повітря: обмежує потік повітря та захищає від зміни його напрямку, яка може статися за несприятливих погодних умов. Стабілізатор також можна встановити на базову версію вентиляційного отвору відразу після його встановлення.

Повітряний фільтр входить до кожного вентиляційного отвору (окремо, для самостійної збірки). Встановлення фільтра забезпечує ефективне захоплення пилу та інших забруднювачів повітря.

Додаток

• Зовнішня подача повітря в приміщення (версія зі стандартним обладнанням)
• Подача повітря та регулювання потоку повітря в приміщення (версія зі стабілізатором потоку)

Розміри

• A - 196 мм
• B - 197 мм
• C - 211 мм
• D - 162 мм
• E - 116 мм
• Поперечний переріз каналу - 177 см²
• Розміри каналу Lmin-Lmax - 350÷580 мм
• Діаметр монтажного отвору - 170 мм
• Ефективність для 10 [Па] - 124 м3/год
• Dn,e,w 2 мм - 36 дБ< /b >
• Dn,e,w 23 мм - 27 дБ
• Вага - 2,3 кг
< /ul >

Поперечний переріз

• 1 - Вхід із сіткою
• 2 - ПВХ труба
• 3 - Анемостат

Приклад правильного потоку повітря в квартирі односімейного або багатоквартирного будинку.

Свіже зовнішнє повітря подається через вентиляційні отвори, встановлені у вітальні або спальні. Всмоктуване повітря проходить через наступні кімнати та видаляється через вентиляційну решітку, яка зазвичай встановлюється на кухні чи у ванній кімнаті.
