Кулер для лазера CO2 CHILLER CW5200

Серія CW-5200 — це професійні охолоджувальні машини, що відносяться до міжнародної розробленої вдосконаленої термолізної системи охолодження, яка підходить для невеликих машин із водяним охолодженням. Генератор промислової води має патентний сертифікат, сертифікат CE та RoHS.

Він призначений для охолодження СО2-лазера потужністю менше 150 Вт

За звичайних обставин новому інтелектуальному терморегулятору не потрібно регулювати параметри керування. Він автоматично регулює параметри керування відповідно до кімнатної температури відповідно до ваших вимог до охолодження.

Температуру води можна регулювати. Наші промислові охолоджувачі води мають 2 режими контролю температури: постійну температуру та інтелектуальний контроль температури. В інтелектуальному режимі температура води підлаштовується до температури навколишнього середовища. Завдяки цьому одному ключовому рішенню клієнтам більше не доведеться турбуватися про адаптацію до сезонних змін температури води.

Кроки встановлення

А. Відкрийте упаковку, щоб переконатися, що пристрій цілий і всі необхідні аксесуари повні.

Б. Відкрийте порт для впорскування, щоб впорснути охолоджуючу воду.

Слідкуйте за індикатором рівня води, додавайте воду повільно, обережно, щоб не перелитися! Для охолодження обладнання з вуглецевої сталі додайте воду з відповідною кількістю антикорозійних засобів. При роботі в холодному північному регіоні краще використовувати неагресивний антифриз.

C. Відповідно до умов системи добре під’єднайте впускну та вихідну труби.

D. Підключіть, увімкніть живлення. (Не біжіть без води в баку!)

(1) Циркуляційний насос установки починає працювати. Перша операція може спричинити утворення бульбашок у трубі, що іноді призводить до попередження про потік. У цьому випадку він повернеться до нормального стану через кілька хвилин.

(2) Після першої експлуатації негайно перевірте, чи не протікає водопровідна труба.

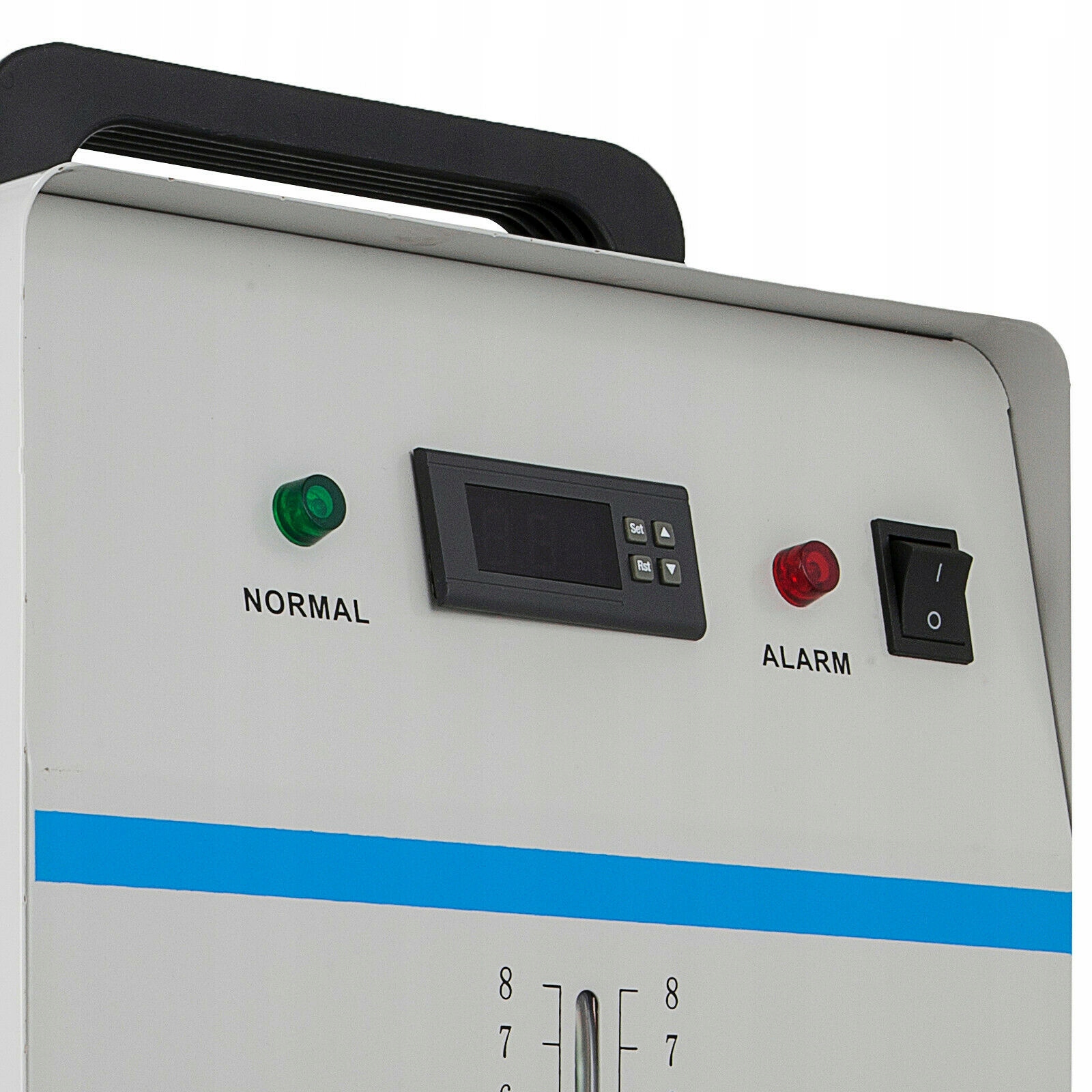

(3) Увімкніть живлення, якщо температура води нижча за встановлене значення, це нормально, що вентилятори та інші частини пристрою не працюють. Терморегулятор автоматично контролює умови роботи компресора, електромагнітного клапана, вентиляторів та інших частин на основі встановлених параметрів керування.

(4) Оскільки компресор та інші компоненти запускаються довше, час може коливатися від секунд до хвилин, не вимикайте та не вмикайте часто.

Е. Перевірте рівень води в баку.

Перший запуск нового блоку видаляє повітря з водопровідної труби, що призводить до невеликого падіння рівня води. Щоб підтримувати рівень води в зеленій зоні, можна додати відповідну кількість води. Необхідно спостерігати за поточним рівнем води, записати його та перевірити знову після того, як генератор пропрацює деякий час; якщо рівень води значно знизиться, необхідно знову перевірити герметичність водопостачання.

Ф. Відрегулюйте параметри терморегулятора.

Коли холодильник не використовувався протягом тривалого часу або під час транспортування, вода для охолодження має бути порожньою.

Категорично заборонено підключати та запускати радіатор без подачі води.

Кулер слід розміщувати в добре провітрюваному, сухому середовищі, подалі від джерел тепла. Тримайте принаймні 30 см від перешкод для виходу повітря в задній частині холодильника та залиште принаймні 10 см між перешкодами та вхідними отворами з обох боків.

Щоб захистити лазерні трубки, вентилятор охолодження радіатора зависає, коли температура води надто низька, і перезапускається, коли температура води піднімається до допустимого діапазону.

Для забезпечення хорошого розсіювання тепла відкривайте кришку, щоб регулярно очищати її від бруду.

При роботі в холодному північному регіоні краще використовувати антифриз, що не викликає корозії.

Функція будильника

E1- Температура в приміщенні занадто висока

E2- Надто висока температура води

E3 - температура води занадто низька

E4- Несправність датчика кімнатної температури

E5- Несправність датчика температури води

Примітка:

Коли виникає тривога, код помилки та температура відображатимуться по черзі.

У стані будильника звук будильника можна призупинити, натиснувши будь-яку кнопку

Сигналізація потоку та вихідні порти:

Щоб уникнути пошкодження обладнання, коли циркуляція охолоджувальної води виходить з-під контролю, пристрої серії CW-5200 оснащені унікальним захистом сигналізації низького потоку.

Сигналізація потоку підключається до нормально відкритого реле та нормально замкнутих контактів реле, що потребує робочого струму менше ніж 5 А, робочої напруги менше ніж 300 В.

Ємність бака охолодження 6 літрів

Моніторинг температури в режимі реального часу, точне знання стану роботи нагрівальних приладів

Потужність охолодження 1400 Вт; додатковий екологічний холодоагент

Точне регулювання температури ±0,3°C

Інтелектуальний терморегулятор має 2 режими керування, застосовні для різних застосувань; з різними налаштуваннями та функціями відображення

Кілька функцій сигналізації: захист компресора від затримки, захист компресора від надточного струму, сигналізація потоку води та сигналізація високої/низької температури

Додатковий водонагрівач і фільтр

p>

Технічні дані

Модель: CW-5200DG

Напруга: 220-240 В змінного струму.

Частота: 50 Гц

Струм: 0,7–2,2 A.

Ємність баку: 6 л

Потужність компресора: 0,295 кВт, 0,4 HP

ККД Холодильна: 2360 БТЕ /год, 14 кВт, 595 ккал/год

Холодоагент: R-134a

Кількість холодоагенту: 280 г

Точність: ±0,3 ℃

Редуктор: капілярний

Потужність насоса: 0,03 кВт

Максимальний потік: 10 л / хв

Максимальна висота перекачування: 8 М.

Вхід і вихід: Зовнішній латунний з’єднувач Φ10 мм

Розміри упаковки: 720 * 440 * 620 мм (Д * Ш * В)

Захист: захист компресора від перевантаження по струму, сигналізація потоку, сигналізація перегріву

Вміст упаковки

1 × охолоджувач води CW-5200DG

1 × кабель живлення

2 × ущільнювальна шайба

1 × Запасний запобіжник

1 × Вихід сигналу тривоги
