Клапан регулювання кутовий SWING білий All in One Cu, комбінована прямокутна розетка

Параметри

• Тип клапана: регулюючий
• Тип встановлення: мідна установка CU 15 мм
• Варіант клапана: кутовий
• Набір - тип : Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + рукава
• Колір: білий
• Форма розетки : Прямокутний - комбінований 1 шт
• LINE: SWING
• Виробник: VARIO TERM

Регулювальний набір для радіатора у ванну, кутовий - в поєднанні з комбінованою прямокутною розеткою в з'єднанні 50мм (одиночні розетки не підходять одна до одної в з'єднанні 50мм b>).

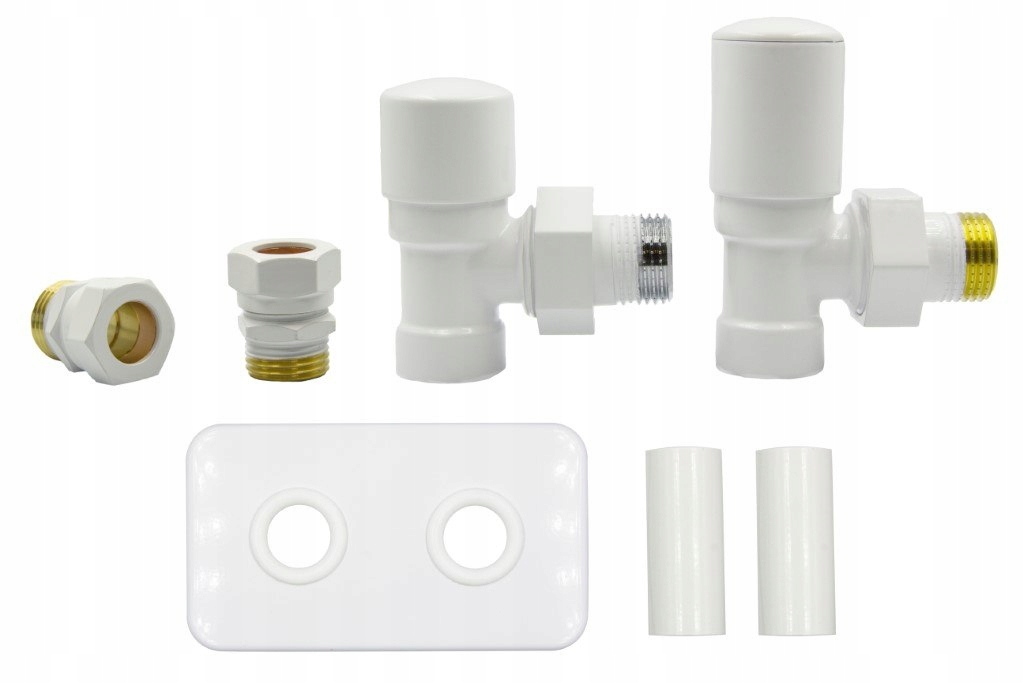

Набір включає:

• 1 клапан регулювання кута,
• 1 кутовий запірний клапан,
• 1 маскувальна розетка, комбінована прямокутна, металева
• 2 маскувальні рукави, металеві та
• 2 мідні з'єднувачі - для встановлення міді 15 мм

ВАРТО ЗНАТИ:

Клапан регулюючий SWING призначений для установки на радіатор центрального опалення в двотрубній установці з боку живильної лінії.

Запірна арматура SWING призначена для установки на радіатор центрального опалення в двотрубній системі з боку зворотної лінії.

Технічні дані:

Максимальна робоча температура. 120°C

Номінальний тиск макс. 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Підключення радіатора R 1/2

Кутова версія

Нижче наведено креслення з розмірами: регулюючого клапана повороту (перший знизу) і запірного клапана (другий знизу), а під клапанами креслення з розмірами: маскувальних гільз і комбінованої прямокутної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани повороту можна підключити до радіатора, якщо у вас є такі входи:

- нижче

a) якщо джерело живлення з правого боку - вибирайте поворотний регулюючий клапан з одинарними розетками

b) при подачі з лівого боку - оберіть поворотний регулюючий клапан з одинарними розетками

- нижня середина

a) якщо джерело живлення подається з правого боку - виберіть поворотний регулюючий клапан із комбінованими овальними або прямокутними розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

b) якщо джерело живлення подається з лівого боку - виберіть поворотний регулюючий клапан з овальними або прямокутними комбінованими розетками (окремі розетки не підійдуть одна до одної при з’єднанні 50 мм)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити поворотний клапан до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні з’єднувачі

Ви також можете підключити поворотний клапан до 15-міліметрової установки CU - для цього вам потрібно лише вибрати відповідні з’єднувачі
