KZD Труба ізольована з кожухом fi 160 1м 0,8мм прохідна стінка димохідна вставка

KOMINUS

Індекс: KZD-RO10

Система димоходу KZD розроблена для встановлення поза будівлею. Призначений для котлів, що працюють під негативним тиском з відкритою камерою згоряння, що працюють на екологічному твердому паливі, такому як кускова деревина, тріска, деревні пелети. Елементи зі сталі з жароміцними властивостями і відмінною стійкістю до високих температур. Розеткове з'єднання полегшує монтаж і зміцнює конструкцію димоходу. Утеплення з мінеральної вати товщиною 50 мм дозволяє встановлювати елементи димоходу поза шахтою.

Комінус КЗД – це система ізольованих труб і фасонних частин для відводу вихлопних газів від опалювальних приладів з відкритою камерою згоряння, що працюють на екологічному твердому паливі. Вони забирають повітря, необхідне для процесу горіння, з навколишнього приміщення, в якому знаходяться, а продукти згоряння виводяться в атмосферу через димохід. Система КЖД випускається двох товщин стінки - 0,8 мм і 1 мм. Вони мають фальшиві кінці, які забезпечують щільне з’єднання. Використання утеплювача в системі димоходу дозволяє проводити його поза шахтою. Зовнішній димохід особливо вразливий до будь-яких температурних перепадів. В результаті охолодження стінок димоходу відбувається охолодження відпрацьованих газів і, як наслідок, порушується тяга димоходу. Використання утеплювачів допомагає запобігти цьому несприятливому явищу. У системі КЗД з метою додаткового захисту від тепловтрат використовується товщина ізоляції 50 мм і більше (за спеціальним замовленням).

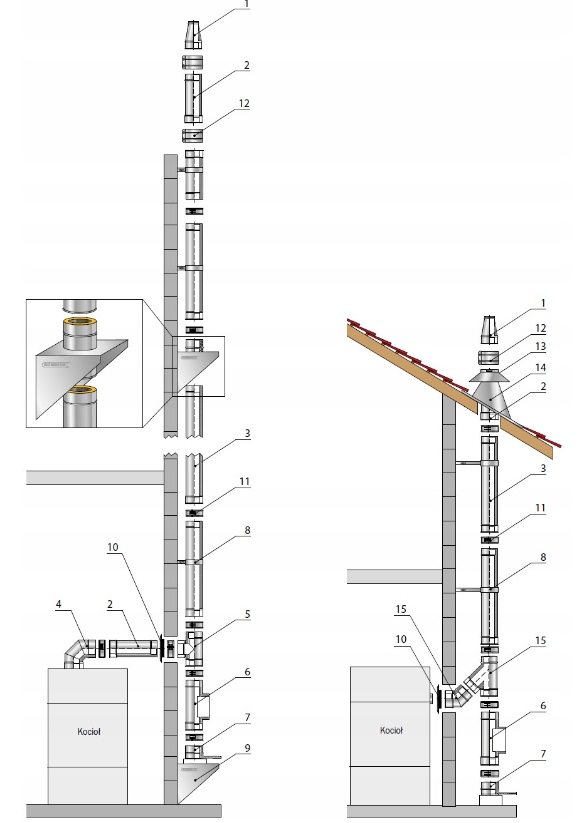

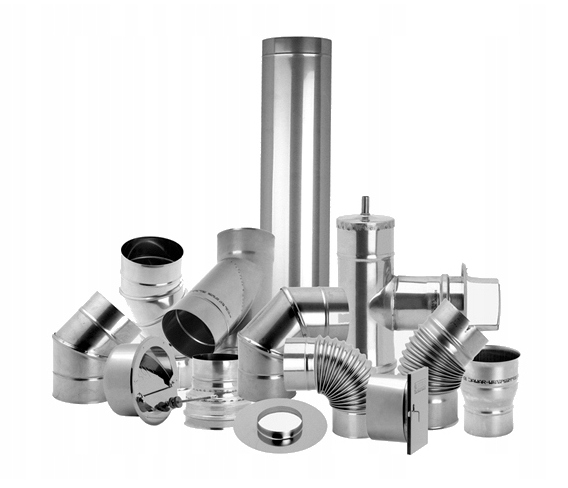

Елементи системи КЗД використовуються в основному як зовнішні димоходи, особливо в будівлях, де немає можливості провести канал в шахті димоходу. Велика кількість доступних фітингів і труб робить його ідеальним для будь-якої будівлі, що опалюється котелом на екологічному твердому паливі

ХАРАКТЕРИСТИКИ СИСТЕМИ КЗД

Призначення: Опалювальні прилади з відкритою камерою згоряння.

Види палива: Екологічне тверде паливо - дрова, вугілля, дрібнодисперсний пил, пелети, кокс та ін.

• Внутрішній діаметр: 160 мм
• Довжина: 1000 мм
• Діапазон діаметрів: 110 мм - 300 мм
• Тип системи: двостінна / утеплена
• Ізоляція: мінеральна вата товщиною 50 мм і щільністю 100 кг/м3
• Температурний клас: T600
• Клас тиску: N1 (випробувальний тиск 40 Па)
• Режим роботи: негативний тиск
• Марка сталі: 1.4828
• Товщина матеріалу сердечника: 0,8 мм
• Тип з'єднання: гніздо
• Тип роботи: негативний тиск
• Стійкість до сажі: G1000

Труба 3 в 1 (ізольована труба + розетка + ізоляційна кінцева частина)

Труба з кожухом є готовим елементом, який ідеально підходить для з'єднання ізольованого сталевого або керамічного димоходу за допомогою з'єднувальних елементів (коліна/труби) з товстої чорної сталі. Труба має так звану підкладку, тобто герметичний розтруб шириною 6 мм, що дозволяє вставляти інший елемент без необхідності встановлення додаткових переходів, з’єднувачів тощо. На кінці, з боку підкладки, труба має естетичний ізоляційний кінець.

1) муфта

2) ніпель

3) гніздо (гніздо для з’єднання з елементами з чорної сталі товщиною 2 мм або 3 мм)

4) ізоляційний кінець (вовняна кришка)

Переваги системи:

• швидкий і простий монтаж завдяки легкій конструкції вставки та використанню вилок і розеток,
• можливість встановлення в існуючій будівлі шляхом розміщення димоходу в шахті або повністю поза будівлею
• широкий діапазон діаметрів вставки, що дозволяє відповідну адаптацію повітропроводу до певного пристрою та шахти при цьому підтримання правильних робочих параметрів,
• висока герметичність монтажу завдяки використанню штепсельного з'єднання,
• швидке нагрівання стінок призводить до отримання рівномірної тяги за короткий час і обмежує конденсацію конденсату на внутрішній поверхні вставки,
• гладка поверхня елементів призводить до меншого опору потоку та обмежує відкладення сажі,
• висока корозія опір, отриманий за рахунок використання жароміцної сталі,

Ключовим фактором при виборі марки сталі для димоходів і ізольованих димоходів зі сталевим сердечником є температура димових газів.

Для низьких температур горіння (вологі димові гази 60°-250°C) використовуються кислотостійкі сталі типу 1.4301 - газові та мазутні котли, турбокотли, ретортні котли. (з живильником) для еко-гороху, вугілля, біомаси. Для вугілля екологічного гороху та дрібного вугілля рекомендуються ізольовані вставки та димові труби з товщиною серцевини не менше 0,8 мм або 1,0 мм.

У разі високотемпературних димоходів (сухих димових газів), у яких температура вихлопних газів перевищує 300°, але в той же час не перевищує 600°C у безперервній роботі, тип жаростійкої сталі 1.4828 (СИСТЕМА КЖД) використовується - твердопаливні котли вугілля, дрова (в т.ч. каміни без водяної сорочки).
