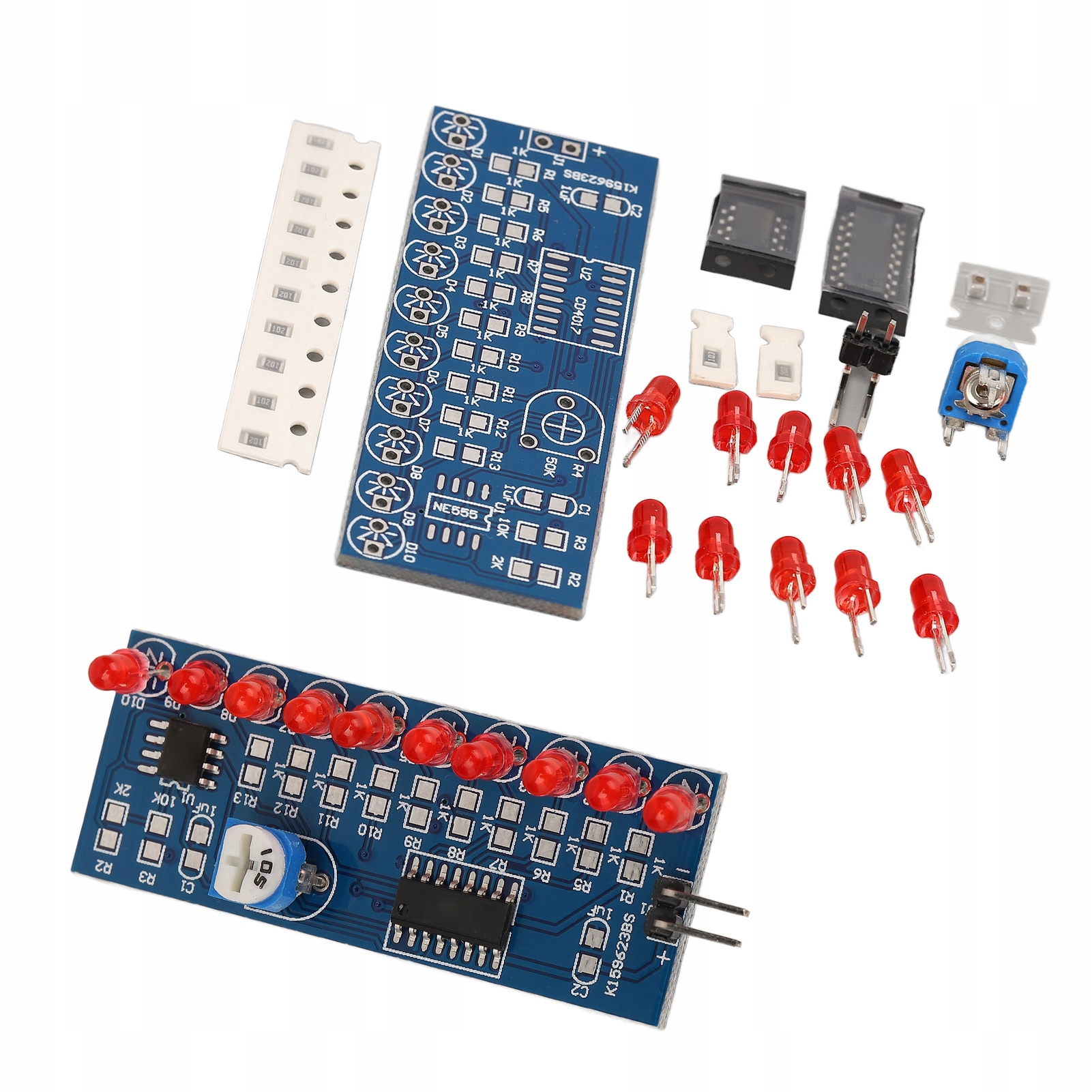

Лампа контролера світлодіодного модуля води
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 50
Покупая «Лампа контроллера светодиода, протекающая вода» данный товар из каталога «Светодиодные полосы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція: 1. Самостійний мультивібратор: Цей набір складається в основному з ланцюга генерації годин та кола десяткової лічильника, а також самостійного багатобалансу з NE555 як ядро
2. Зарядка конденсатора C1: джерело живлення заряджає конденсатор C1 через R2, R3 та R4. Коли C1 тільки починає заряджати, PIN 2 NE555 все ще знаходиться на низькому рівні, тому вихідний штифт 3 високий. When the power supply is charged to C1 by R2, R3, R4, when it reaches 2/3 of the supply voltage, the level of pin 3 output clamp changes from high to low
3. The cycles create oscillating: the inner discharge pipe NE555 is turned on, the C1 capacitor is discharged by R4, R3, NE555 PIN 7, until the voltage on C1 drops below 1/3 of the supply Напруга, PIN -рівень рівня 3 NE555 знову змінюється з низьких занадто високих. C1 знову заряджається, і цей цикл створює коливання
4. Встановити R4 для контролю вихідної частоти: Час зарядки становить 0,695 (R2+R3+R4) C1, а час розряду - 0,695 (R4+R3) C1. Регулювання R4 може контролювати вихідну частоту осцилятора, а також регулювати швидкість потоку світлодіодного світла
5. Ефект лампи води: Сигнал коливань годинника NE555 постійно додається до 14 штифтів CD4017, а 10 світлодіодів підключені до 10 вихідних затискачів CD4017. Коли 10 вихідних клем CD4017, у свою чергу, генерує високий рівень під роботою годинника, то D1-D10 послідовно освітлюються, створюючи ефект водної лампи
. Вода, що протікає світлодіодний модуль Лампа
. Вода, що протікає світлодіодний модуль Лампа
. Вода, що протікає світлодіодний модуль Лампа
. Лампа контролера світлодіодного модуля з водним модулем
Специфікація: Тип статті: Світло з водою
Напруга потужності: 2,5-14,5 В
Розмір друкована плата: Прибл. 54 x 21 мм/2,13 x 0,83 дюйма
Товщина друкованої плати: прибл. 1,6 мм/0,06 дюйма
. Вода, що протікає світлодіодний модуль Лампа
. Вода, що протікає світлодіодний модуль Лампа
. Вода, що протікає світлодіодний модуль Лампа
. Лампа контролера світлодіодного модуля з водним модулем
Список упаковки: 1 х набір водних протоків (19)
