Набір для передачі через LAN + PoE за допомогою 2 кабелів ATTE ETH10-2wire-SET - 10 Мбіт/с до 1000 м

Набір для передачі через LAN + PoE через 2 кабелі 10 Мбіт/с на відстані до 1000 м

ETH10-2wire-SET - це набір активних перетворювачів для передачі даних з мережі Ethernet і джерела живлення PoE за допомогою 2-х проводів, наприклад однієї пари витої пари UTP. Пристрої дають змогу встановлювати камери або інші пристрої IP PoE у місцях, де заміна наявного кабелю неможлива або нерентабельна.

Модуль ETH10-2wire-TX живиться від будь-якого комутатора PoE (порт RJ45), а потім через 2 дроти, забезпечує двонаправлений мережевий зв'язок і живлення модуля ETH10-2wire-RX за допомогою камери PoE. Пристрої опціонально можуть отримувати живлення від гвинтових роз'ємів POWER. Максимальна довжина кабелів у 2-провідній доріжці становить 1000 м.

Максимальна відстань передачі даних і живлення PoE залежить від типу, довжини та поперечного перерізу використовуваних кабелів. Наявність в трасі кабелю інших проводів і додаткових проміжних з'єднань істотно впливає на стабільність передачі. Найкращі параметри та найбільшу дальність передачі можна отримати, використовуючи 2 одинарних скручених кабелю, наприклад одну пару витої пари UTP.

Камеру або інший приймач PoE можна підключити до порту RJ45 ETH10 -2wire-RX модуль в кінці лінії. Якщо ви підключаєте приймач до іншого комутатора або мережевої карти без підтримки PoE, обов’язково вимкніть джерело живлення PoE, правильно встановивши перемичку на приймачі ETH10-2wire-RX.

Залежно від вибраної роботи Режим роботи перетворювачів, живлення до них і підключених до них пристроїв можуть бути реалізовані кількома способами. Живлення від PoE або від зовнішнього джерела живлення. Як від передавача ETH10-2wire-TX, так і від приймача ETH10-2wire-RX. Розширена конфігурація для різних режимів роботи, реалізована за допомогою перемичок, детально описана в інструкції до пристрою.

Полікарбонатний корпус - це продумане рішення, яке забезпечує теплоізоляцію та мінімальні габарити пристрою. Невеликий розмір дає широкі можливості для вибору місця установки.

Технічні дані:

• Порти LAN: 1 порт RJ45 10 Мбіт/с
• З'єднувачі:

  RJ-45

  Гвинтова стрічка - дроти 0,32-3,3 мм2 (22-12 AWG)

• Функції порту ETH10-2wire-TX:

  PoE IN (живлення від лінії PoE): ПАСИВ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15

  ПІНИ PoE: 1,2 (V+/-) 3,6 (V+/-) та/або 4,5 (V+/-) 7,8 (V+/-)

• ETH10 -Функції порту 2wire-RX:

  PoE OUT (джерело живлення для приймачів PoE): ПАСИВНЕ

  PoE PINS: 4,5 (V+) 7,8 (V-)

• Функції порту ETH10-2wire:

  DATA (2wire line): передача даних і електроенергії через 2 дроти

  POWER (блок живлення): альтернативне джерело живлення за відсутності джерела живлення PoE (див. конфігурацію перемички)

• Індикація роботи:

  Світлодіодний порт RJ45 (жовтий) - живлення наявне

  Світлодіодний індикатор порту RJ45 (зелений) – з’єднання та передача даних у каналі LAN

  Світлодіодний індикатор 1 (зелений) – з’єднання та передача даних у каналі 2Wire

• Напруга живлення:

  ETH10-2wire-TX:

  Vin PoE = 30 ... 56 В постійного струму

  Vin ПОТУЖНІСТЬ = 10 ... 56 В постійного струму

  ETH10-2wire-RX:

  Vin = 10 ... 56 В постійного струму

• Вихідна напруга: Vout = Vin
• Керування потужністю:

  ETH10-2WIRE-RX

  перемички - відповідно до таблиці конфігурації на етикетці та в інструкціях

• Енергоспоживання: 1,35 Вт (весь трек)
• Довжина кабелю 2WIRE:

  Максимальна відстань ETH10-2wire-TX до ETH10-2wire-RX (роз’єми DATA):

  < 1000 м - 2 окремі дроти

• Довжина мережевого кабелю:

  < 100 м - відстань SWITCH PoE до ETH-2WIRE-TX

  < 100 м - відстань ETH-2WIRE-RX до приймача PoE

• Захист:

  LAN і ДАНІ: захист від перенапруги

  ЖИВЛЕННЯ: захист від зворотної полярності

  PoE IN порт: ступінь захисту від перевантаження 0,6 A

• Конструкція корпусу: полікарбонат
• Рівень захисту: IP20
• Робоча температура: -25°C...+65°C
• Розміри:

  ETH10-2WIRE-TX - 51 x 51 x 22 мм

  ETH10-2WIRE-RX - 51 x 51 x 22 мм

• Вага:

  ETH10-2WIRE -TX 0,025 кг

  ETH10-2WIRE-RX 0,025 кг

Розроблено та виготовлено в Польщі.

Приклади застосування

РЕЖИМ 1

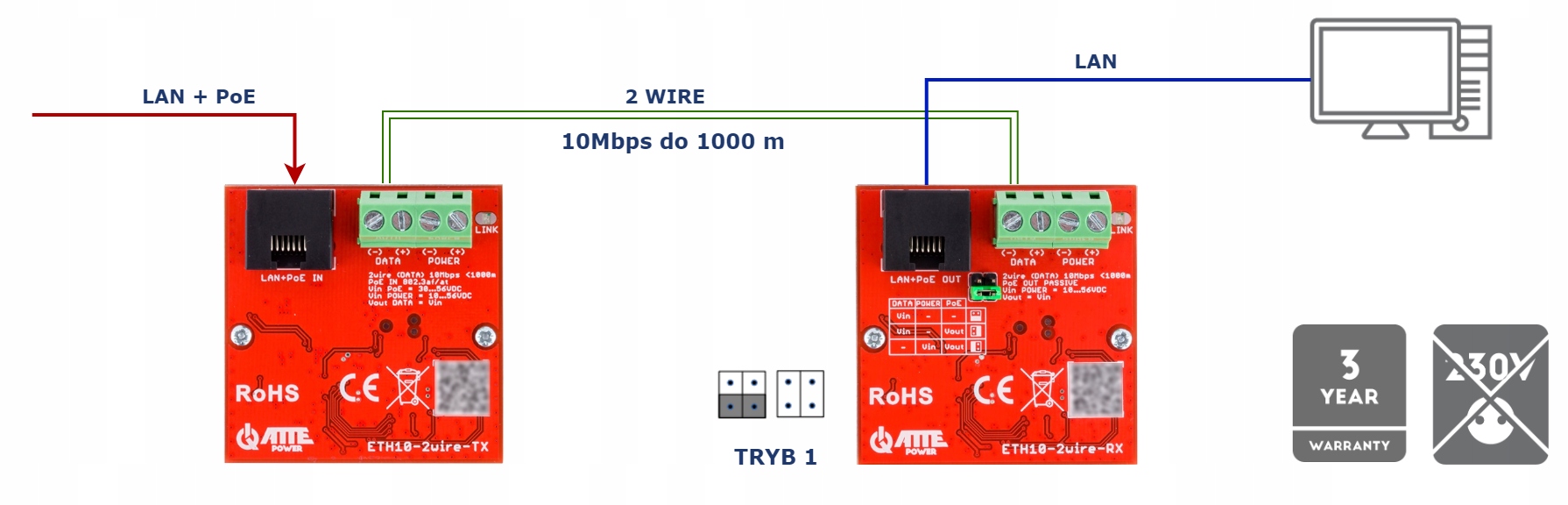

Приклад конфігурації набору в режимі 1 - приймач без живлення PoE

РЕЖИМ 2

Камера живиться від PoE через канал 2WIRE. У такій конфігурації слід звернути увагу на перепади напруги в доріжці 2WIRE. Бюджет PoE для камери залежить від діаметра проводів і довжини використовуваного кабелю.

РЕЖИМ 2

Приклад конфігурації набору в режимі 2 - живлення від джерела живлення. Камера живиться від мережі PoE через доріжку 2WIRE. У такій конфігурації слід звернути увагу на перепади напруги в доріжці 2WIRE. Бюджет PoE, який постачається камері, залежить від діаметра проводів використовуваного кабелю. Передавач і приймач ETH10-2WIRE працюватимуть правильно в діапазоні напруги 10-56 В, однак камера, підключена до приймача, зазвичай потребує живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення передавача ETH10-2WIRE-TX.Ми рекомендуємо використовувати блок живлення APS-90-550-OF або перетворювач ASUC-100-550-OF у випадку систем із резервним живленням.

РЕЖИМ 3

Приклад конфігурації набору в режимі 3 - локальне живлення камери. Камера живиться через PoE безпосередньо від приймача ETH10-2WIRE-RX. Приймач ETH10-2WIRE-RX працюватиме належним чином у діапазоні напруги DC IN 10-56 В, однак камера, підключена до приймача, зазвичай потребує джерела живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення для приймача ETH10-2WIRE-RX. Передавач ETH10-2WIRE-TX може працювати з будь-яким стандартом PoE у цій конфігурації.

MODE 3

Приклад конфігурації набору в режимі 3. Камера живиться через PoE безпосередньо від приймача ETH10-2WIRE-RX. Приймач ETH10-2WIRE-RX буде правильно працювати в діапазоні напруги 10-56 В, однак камера, підключена до приймача, зазвичай потребує живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення для приймача ETH10-2WIRE-RX. У цій конфігурації передавач ETH10-2WIRE-TX може працювати з живленням DC IN 10-56 В, що подається на роз’єм POWER.
