ЛАНЦЮГОРІЗНИК ТА ЛАНЦЮГОРІЗНИК
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 28
Оплачивая «ЛАНЦЮГОРІЗНИК ТА ЛАНЦЮГОРІЗНИК» данный товар из каталога «Оборудование для цепей» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

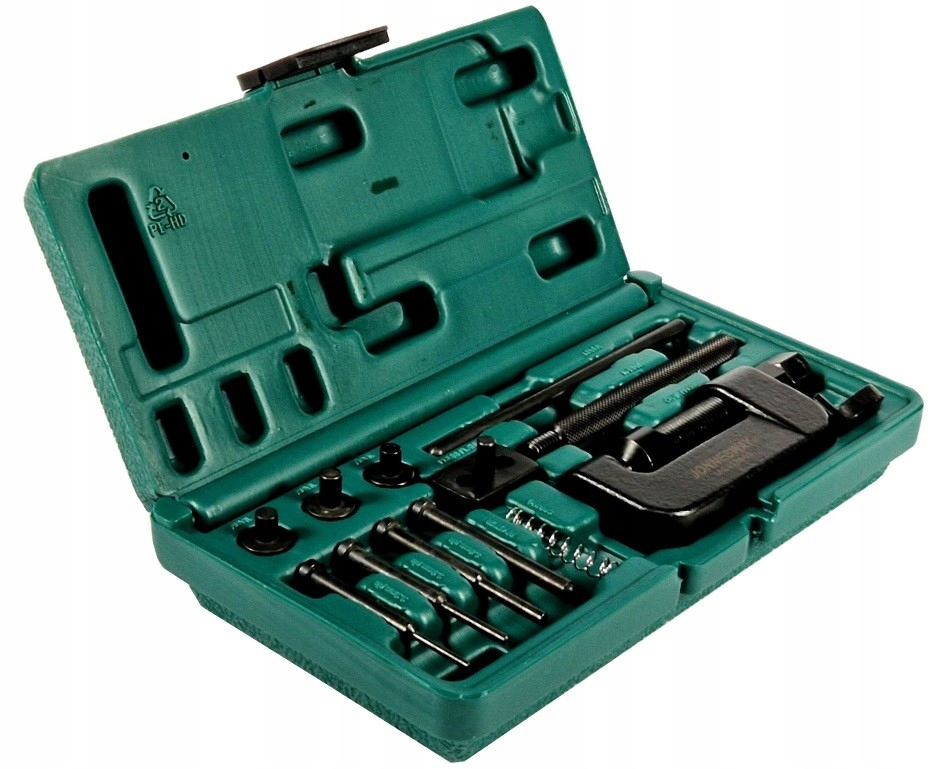

ІНСТРУМЕНТ ДЛЯ ЗВ'ЯЗУВАННЯ ЛАНЦЮГІВ ТА ПИЛКИ
ДЖОННЕСВЕЙ
Професійний пристрій для розриву та збивання ланцюгів розміром від 35 до 630.
ПРИМІТКА: щоб розірвати ланцюг 630, спершу потрібно відрізати головки заклепок). Його можна використовувати для всіх типів ланцюгів, як приводних, так і, наприклад, ланцюгів ГРМ.
ЯК ВИКОРИСТОВУВАТИ:
Схема складання пристрою показана на схемі нижче. Штифт 2,2 мм в основному використовується для ланцюгів ГРМ. Штифт 2,9 мм для ланцюгів розміру 25 або 35 і штифт 3,8 мм для ланцюга мотоциклів розміром 428 – 530 і 630.
ПРИМІТКА:
Коли використовується хвостовик діаметром 2,2 мм, завжди використовуйте верхній наконечник 2,2 мм і нижній наконечник 2,2 мм. Це дозволяє точно направляти штифт і значно зменшує
ризик пошкодження.
НЕСМОРТНО:
1. Виберіть відповідний штифт [3] залежно від типу ланцюга.
2. Встановіть пружину [2] і вставте все в установчий гвинт [1]
3. Встановіть основний гвинт [4] таким чином, щоб кінчик шпильки [3] виступав із гвинта [1] принаймні на 2 мм.
4. Помістіть ланцюг у прес, звертаючи особливу увагу на осьове положення штифта ланцюга та штифта, що віджимає.
5. Затягніть установчий гвинт [1], щоб закріпити ланцюг.
6. Затягніть головний гвинт [4], щоб витягнути штифт ланцюга. Затягніть гвинт, доки штифт не буде повністю стиснутий.
7. Коли штифт буде повністю натиснутий, відпустіть основний гвинт (натискний штифт втягнеться), а потім відпустіть установчий гвинт.
ПРИМІТКА:
Правильне натискання або натискання штиря ланцюга можливе лише при збереженні осьового положення штиря та штиря ланцюга.
Завжди переконайтеся, що кінчик штока правильно встановлено
ОБЖИМ:
1. Встановіть нижній кінець (великий або малий) і заклепковий штифт разом з пружиною в пристрій. Затягніть головний гвинт так, щоб
Кінець клепальної оправки виступав із установочного гвинта приблизно на 2 мм
2. Не використовуйте попередньо запресовану шпильку. Для з’єднання ланок ланцюга рекомендується використовувати нові спеціальні шпильки.
3. Вставте шпильку в ланцюг.
4. Якщо штифт важко втиснути, його можна запресувати за допомогою заклепальної оправки.
5. Для цього встановіть заклепувальну оправку точно на вісь штифта та затягніть установчий гвинт, щоб штифт став на місце.
6. Переконайтеся, що шпилька однаково виступає з обох сторін посилання.
7. Розмістіть кінець заклепальної шпильки точно на осі шпильки.
8. Затягніть установчий гвинт, щоб закріпити ланцюг.
9. Затягніть головний гвинт, щоб заклепати кінець шпильки.
10. Повторіть з обох сторін шпильки.
ПРИМІТКА:
Під час клепки нижні кінці (малі або великі) або плоскогубці з
