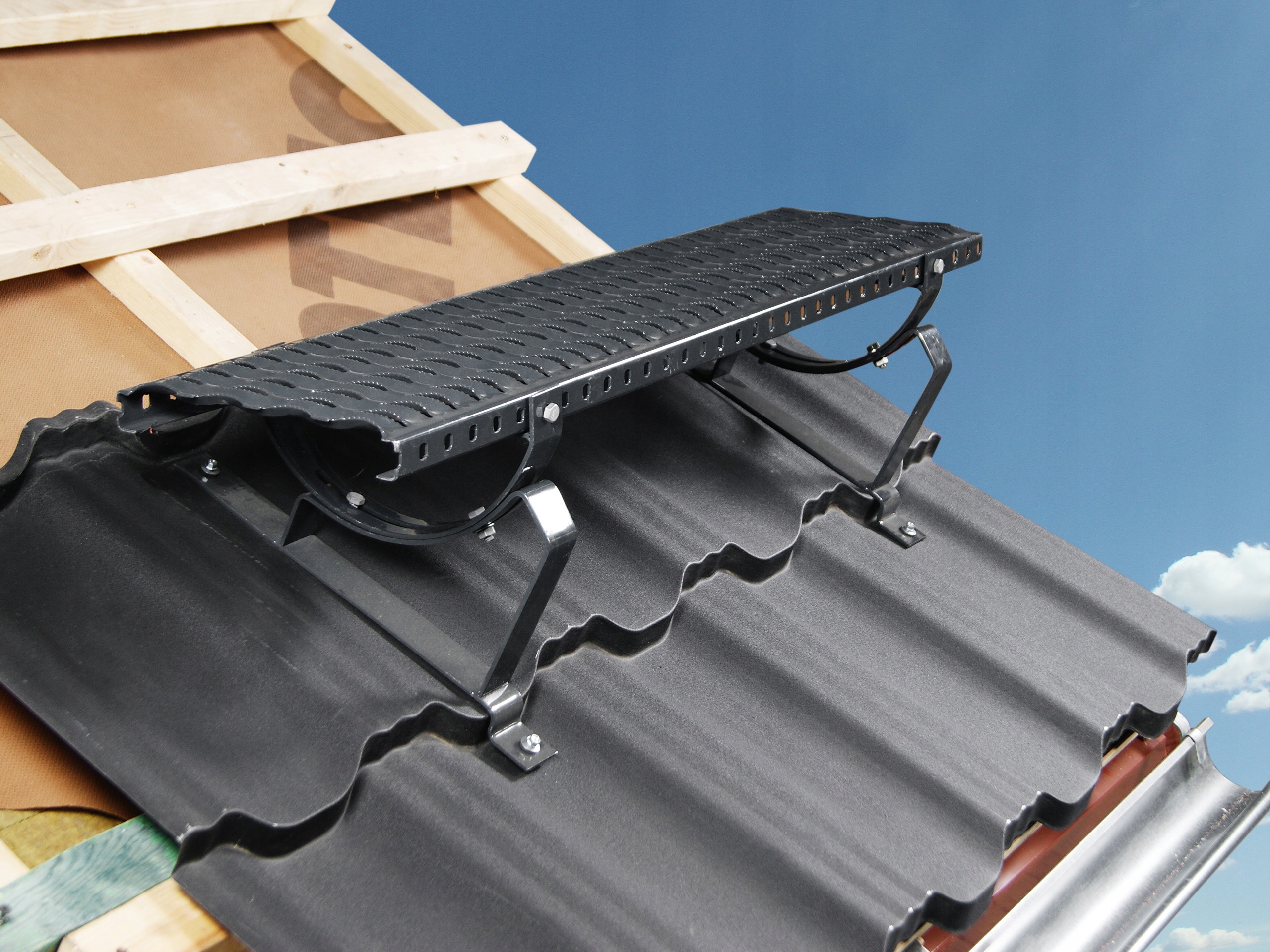

Набір лавки для сажотруса для металочерепиці з модулем 350/30

• Довжина лавки: 200 см
• Ширина лавки: 25 см
• Колір: Коричневий - RAL 8017
• Матеріал: гаряче цинкування і порошкове покриття

Набір складається з елементів, зображених на фото нижче, а саме:

• Лава (майданчик) для сажотруса - 1 шт.
• Кріплення (люльки) ) - 3 шт.
• Скоби для черепиці - 3 шт.
• Гвинти - 12 шт.

Найважливіші технічні параметри:

• Набір має повне регулювання кута установки і підходить для дахів з нахилом від 15° до 45°
• Лавка для сажотруса виготовлена ​​зі сталі відповідає вимогам стандарту EN 516 по міцності.
• Кронштейни та люльки виготовлені з плоского бруска 40 мм х 4 мм.
• Найвищий клас анти- захист від корозії завдяки комбінації оцинкованої сталі та порошкового лаку.

Застосування: Лавки та сходинки для сажотруса використовуються для безпечного та комфортного пересування по похилій поверхні даху. Найчастіше використовується для зв’язку між люком на даху та пристроями, які потребують технічного обслуговування або обслуговування на даху, наприклад димоходами, антенами або сонячними системами. Правильно підібрані елементи системи дозволяють переміщатися вздовж ухилу ската даху (горизонтально) і поперек ухилу ската даху (вертикально).

Принцип монтажу: Залежно від покриття даху. , відповідно підібрані кронштейни, які в поєднанні з люльками (також званими кріпленнями) дозволяють отримати міцну та горизонтальну основу для кріплення опори або сходинки сажотруса.

Відповідність EN 516 стандарт: так

Антикорозійний захист: гаряче цинкування та порошкове покриття

Марк CE: так

Кут нахилу покрівлі та циркуляція покрівлі

Сходинки та лавки димоходу забезпечують безпечне пересування по поверхні даху. Ця комунікаційна система на даху забезпечує доступ до димоходу та антенних пристроїв, а також може служити додатковим шляхом евакуації. Кут нахилу лавок і сходинок можна відрегулювати, правильно прикрутивши люльку до кронштейна. Кут можна регулювати від 15° до 45°. Сходинки доповнюють систему димохідних лав і призначені для створення комунікаційних шляхів, що проходять по схилу ската даху. Сходинки сажотруса слід розташовувати по черзі, так вони дають можливість ходити по даху, як по сходах. Використовуючи відстань між окремими ступенями, слід враховувати кут нахилу даху:

• Якщо ухил менше 30° - щаблі слід встановлювати в кожному другому ряду даху. черепиці, на відстані 70 см одна від одної.
• Якщо нахил більше 30° - сходинки встановлюються в кожному ряду черепиці через кожні 35 - 40 см.

Максимальна відстань між кронштейнами становить 80 см. Мінімальна кількість кронштейнів на лаву становить дві штуки.

Увага! Вищенаведена інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об’єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі елементи.

Схвалення, декларації та стандарти

Системи доступу на дах виготовляються на основі європейського стандарту EN516:2006, який має статус польського стандарту PN-EN 516. Стандарт поширюється на пристрої для пересування на даху, постійно прикріплені до несучої конструкції похилих дахів.

Виробник дахової комунікаційної системи, яку пропонує Folnet, заявляє про відповідність стандарту через декларацію про характеристики (DWU). Це гарантує відповідність не лише польським, а й європейським нормам та забезпечує безпеку та довговічність всієї системи дахових комунікацій.

Доступні кольори:

• RAL 9005 - чорний
• RAL 7016 - антрацит
• RAL 7024 - графіт
• RAL 8004 - цегляно-червоний
• RAL 8017 - коричневий - ви купуєте цей на цьому аукціоні
• RAL 9006 - сріблясто-цинковий колір
• RAL 3009 - каштановий
• RAL 3011 - червоний
• RAL 6020 - темно-зелений
• RAL 3004 - вишневий

Порошкове фарбування< /h2>

Лава пропонується у версії з порошковим фарбуванням у найпопулярніших кольорах покрівлі згідно з палітрою RAL.

Переваги порошкового фарбування:

• гладке покриття, без тріщин і смуг
• антикорозійний ефект
• стійкість до механічних пошкоджень
• термостійкість
• висока стійкість до хімічних речовин
• нешкідливість для навколишнього середовища

Увага! Зверніть увагу, що можуть бути деякі відмінності між видимими кольорами та візерунками на фото та реальних матеріалах. На колір, який бачить монітор покупця, впливають, серед іншого: умови апаратного забезпечення, а також умови фотозйомки, які можуть відрізнятися для окремих продуктів.

Система гладких країв із протиковзким покриттям

• Спосіб виготовлення краю столика: Спеціальне гладке оздоблення краю столика (1) забезпечує безпечніше встановлення та використовувати. При використанні лавок з необробленими краями (2) існує ризик заклинювання, а в цих місцях лавки мають знижену міцність. У лавах, які пропонує наша компанія, ця проблема усунена. Під час пробивання отворів на кожній лавці залишають запас гладкого неперфорованого матеріалу.

• Протиковзке покриття: Лавка для сажотруса має спеціально розроблене тиснення. Створюють захист від ковзання та відводять воду з поверхні лавки.

Антикорозійний захист

Через вплив численних атмосферних факторів на елементи дахових комунікацій наші лави мають два покриття для захисту від корозії.

Цинкове покриття

Всі елементи виготовлені з оцинкованої сталі. Це найбільш ефективний і довговічний спосіб захисту сталі від корозії. Під час процесу гальванізації атоми цинку проникають у зовнішній шар сталі, створюючи поверхню залізо-цинкового сплаву, створюючи шар, який захищає від корозії. Довговічність цинкових покриттів, залежно від умов, може досягати до 100 років.

Порошкове фарбування

Порошкове покриття стійке до корозії, хімічних речовин, високої температури та механічні пошкодження. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Всі елементи дахових комунікацій, що продаються, мають законодавчо необхідні документи, що дозволяють продукту встановлювати на даху.

p>

В набір входить

Адаптація кронштейнів типу BD до моделей металочерепиці

Кронштейн BD 330/30:

• Ruukki Finnera

Кронштейн BD 350/20:

• Ага
• Arcerol Mittal - Гални
• Balex Spektrum
• Blach-Pol Eska
• BlachdomPlus Bona
• BlachdomPlus Imperia Plus
• BlachdomPlus Korona Plus
• BlachdomPlus Perła
• Бінго з білої жерсті
• Блаходач Браво
• Соната Блаходах
• Гойдалка Blachoch
• Blachodach Twist
• Blachotrapez Diamond Eco Plus
• Blachotrapez Diament Plus
• Blachotrapez Diament Plus
• Blachotrapez Kingas 15
• Blachotrapez Kingas Eco Plus
• Blachprofil 2 Alfa Plus
• Blachprofil 2 Alfa Premium
• Blachprofil 2 Alfa Standard
• Blachprofil 2 Beta
• Blachprofil 2 Omega
• BlachStal German
• BlachStal King
• BlokBlach Aqua
• BlokBlach Natura
• Bratex Platino
• Bratex Vilano
• Арія Будмата
• Будмат Сара
• Будмат Зефір
• Будмакс-Метал Магнат
• Dispol Stella
• Фінко-Сталь Акцент
• Акорд Finco-Stal
• Finco-Stal Arad Optima
• Finco-Stal Arad Optima/Piano Classic
• Finco-Stal Arad Premium
• Finco-Stal Arad Premium/Piano Premium
• Finco-Stal Takt
• Finco-Stal Tango
• Florian Centrum Europa
• Florian Centrum Florina
• Florian Centrum Kinga
• Флоріан Центр Клара
• Глін зустрів Афродіту
• Глінмет Дона
• Glinmet Monza
• Kingstile
• Клаудія
• Kroll Kroll Plus
• Kroll Mistral
• Lindab LPA L
• Фінська Metalex
• Metalex Wiktoria
• Metalmix Libra
• Metalmix Proxima
• Metalmix Vega
• Nowax Atena
• Новакс Діана
• Plannja Regent
• Plannja Scandic
• Plannja Smart
• Polonica Astra
• Полоніка Еліос
• Polonica Luna
• Polonica Polaris
• Прушинський Крон
• Pruszyński Rubin Plus
• Прушинський Шафір
• Regamet Gloria
• Regamet Maxima
• Регамет Олімпія
• Панель Regamet
• Rol-bud Kaja (або 16 мм)
• Ruukki Decorrey
• Ruukki Monterrey Plus
• Форма Ruukki Monterrey Plus FEB
• Ruukki Monterrey Premium
• Стандартна FEB-форма Ruukki Monterrey
• Ruukki Monterrey Standrad
• Bella-Hart Steel
• King's Steel-Hart
• Transblach Kiara
• Włastal Bursztyn
• Włastal Perła

Кронштейн BD 350/30:

• Симетрія Блаха-Пола
• Blachotrapez Germania
• Німецький симетричний листовий метал
• Blachprofil 2 Zet
• BlachProfil 2 Gamma
• BlachStal German
• Ексклюзив Glinmet Afrodyta
• Глінмет Галла
• Ексклюзив Glinmet Monza
• Глінмет Феміда
• Plannja Flex
• Pruszyński Arad Premium
• Pruszyński Gryf
• Pruszyński Modus Arad
• Pruszyński Optima Arad
• Прушинський Тур
• Ruukki Adamante Plus
• Ruukki Adamante Premium
• Ruukki Adamante Standard
• Вікор Віка

Кронштейн BD 350/35:

• Balex Panorama
• Budmat Venecja

Кронштейн BD 400/20:

• Ага
• Arcerol Mittal - Hal

Інструкції зі складання

• 1 - Кронштейн для лавки для сажотруса
• 2 - Кронштейн для кріплення лавки для сажотруса (підставка)
• 3 - Гвинти
• 4 - Лавка для сажотруса
• 5 - Гвинти
• 6 - Кроква
• 7 - Контрарейка
• 8 - Рейка
• 10 – Покриття даху

Повна лава для сажотруса складається з опори для покрівельної черепиці (1), люльки для лави для сажотруса (2) і сажотруса платформа для лавки (4), тоді як повна сходинка для сажотруса складається з опори для металевої черепиці (1) і сходинки для сажотруса.

Залежно від типу металочерепиці існують кронштейни з відповідним модулем, що відповідає модулю металочерепиці, наприклад, BD350/20, однак основні правила монтажу однакові для всіх типів кронштейнів.

• Кронштейн (1) у лінії крокв найкраще прикріпити до обрешітки за допомогою гвинтів, довжина яких перевищує товщину обрешітки. В інших випадках довжину шурупів слід підганяти до товщини обрешітки, щоб не пошкодити покрівельну мембрану. Використовуйте шестигранні шурупи з мінімальними розмірами Ø 8 мм x 60 мм. Перед загвинчуванням ви можете попередньо просвердлити отвір діаметром, меншим за діаметр гвинта, щоб запобігти розтріскуванню деревини.
• Потім прикрутіть підставку для сажотруса (2) до кронштейна (1). ) за допомогою гвинтів M8 x 20 мм (у комплекті). Люлька і сходинка повинні бути встановлені в горизонтальному положенні ± 3%.
• Платформа лави для сажотруса прикручується до люльки через бокові отвори в платформі і люльці. Вищезазначені елементи слід з’єднати за допомогою гвинтів M8 x 20 мм.
