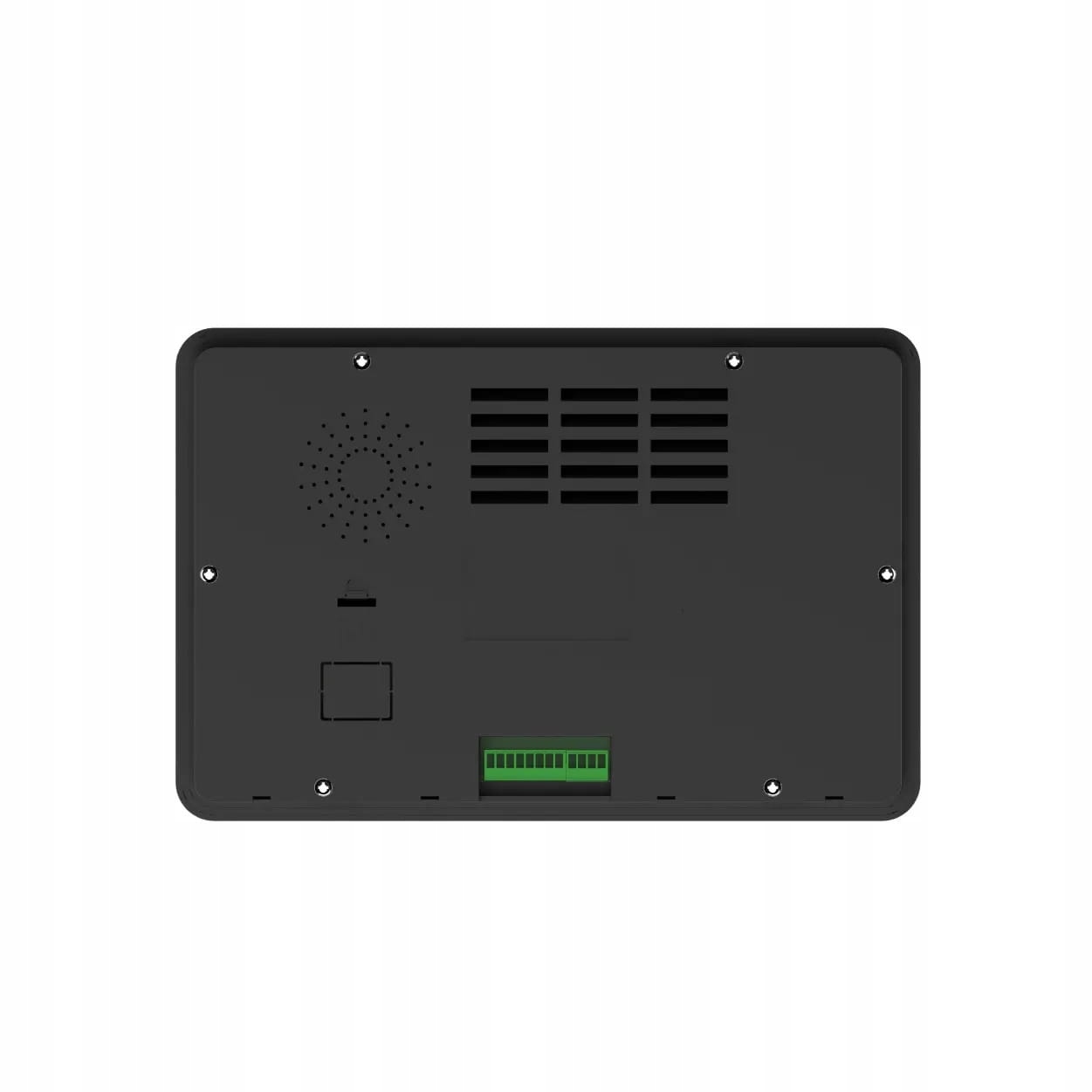

LCD 10.1" 1024*600 Modbus CAN ємнісний сенсорний DWIN HMI DMG10600T101_A5W

Код: 14855251761
Як замовити
10156 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 20

Оплачивая «LCD 10.1" 1024*600 Modbus CAN ємнісний сенсорний DWIN HMI DMG10600T101_A5W» данный товар из каталога «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Універсальний модуль HMI з 10,1-дюймовим IPS РК-дисплеєм і ємнісною сенсорною панеллю.

Особливості DMG10600T101_A5WTC:

  • На основі T5L2 із системою DGUS II
  • 10,1 дюйма, роздільна здатність 1024*600 пікселів, 16,7 млн. кольорів, IPS-TFT-LCD
  • Ємнісний сенсорний li>
  • Годинник RTC і гучномовець на дошці

Принцип роботи дисплеїв DWIN HMI



Ми використовуємо спеціальний додаток DGUS TOOL для розробки інтерфейсу користувача та визначення правил його функціонування. Він дозволяє імпортувати готову графіку, створювати кнопки, діаграми та поля для введення даних. Зкомпільовані файли переносяться на SD-карту, а звідти копіюються в пам’ять дисплея. З точки зору мікроконтролера, робота полягає в надсиланні та отриманні раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG10600T101_A5WTC

Інтерфейси:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Режим роботи: UART2: RS232UART4: RS485 UART5: RS232 CAN*1
  • Користувацькі роз’єми: - 8Pin_2,0 мм
  • Флеш-пам’ять
  • li>
  • b>: 32 Мбайт НІ Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с

Прийнятне робоче середовище:

  • Робоча температура: від -20 ℃ до 70 ℃ (12 В при 60% відносної вологості)
  • Температура зберігання: від -30 ℃ до 80 ℃
  • Вологість при роботі: 10% до 90% відносної вологості, типове значення 60% відносної вологості
  • Захисне покриття: так
  • Стійкість до УФ-променів: так
  • Рівень захисту: IP65 (спереду)

 Дисплей:

  • Кількість кольорів: 24-розрядні кольори 8R8G8B
  • Тип LCD IPS-TFT-LCD
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Площа дисплея 222,70 мм (Ш) ×125,30 мм (В)
  • Роздільна здатність 1024×600
  • Світлодіодне підсвічування< /li>
  • li>
  • Яскравість:  250 ніт

Сенсорна панель:

  • Тип: CTP (ємнісна сенсорна панель)
  • Структура: G+FF
  • Сенсорний режим: підтримує дотик і проведення
  • Твердість поверхні: 6H
  • Пропускання світла: понад 90%

Потужність:

  • Напруга живлення: 12~36 В
  • Струм споживання з увімкненим підсвічуванням: VCC = +12 В, 380 мА
  • Струм споживання з увімкненим підсвічуванням вимкнено: VCC = +12 В, 120 мА

Набір включає:

  • LCD 10,1" 1024*600 Modbus CAN ємнісна сенсорна панель DWIN HMI DMG10600T101_A5WTC (промисловий рівень)
