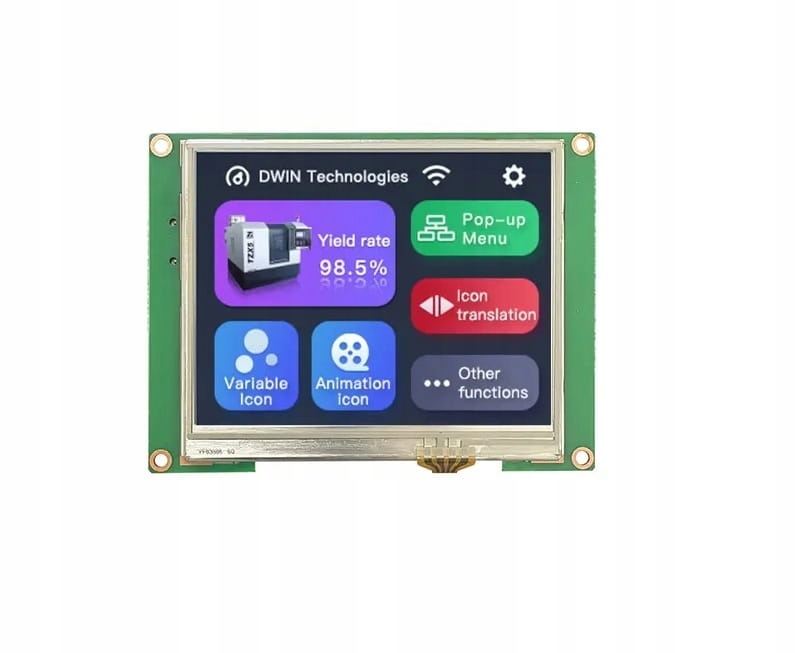

LCD 3.5 "320x240 резистивний для DWIN HMI

Код: 13487535516
Як замовити
2365 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 20

Оплачивая «LCD 3.5 "320x240 резистивний для DWIN HMI» данное изделие из «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Універсальний модуль HMI з 3,5-дюймовим дисплеєм і резистивною сенсорною панеллю.

✅ Особливості DMG32240C035_03WTR:

  • На основі T5L із системою DGUS II
  • 3,5" IPS-TFT-LCD, 16,7 млн ​​кольорів, 24-біт, 320*240 пікселів
  • Високі кути огляду: 85°/85°/85°/85°(L/R/U/ D )
  • Резистивний дотик
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm

▶️ Принцип роботи дисплеїв DWIN HMI

Зовнішній вигляд інтерфейсу користувача та принципи його роботи розроблені за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо.Потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Операція з боку мікроконтролера зводиться до надсилання та отримання попередньо визначених кадрів даних за допомогою інтерфейсу UART.

⭐ Специфікація DMG32240C035_03WTR

▶️ Інтерфейс:

  • Швидкість передачі даних: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =1mA 3,0~3,3

    Вихід 0, Iout = -1mA 0,0~0,3

  • Вхідна напруга（RXD):

    Вхід 1， Iвх = 1 мА；2,4-5,0 В,

    Вхід 0， Iвх = -1 мА ；0~0,5 В

  • Робочий режим:

    UART2: N81

    UART4: N81/E81/O81/N82 4 ( конфігурується програмним забезпеченням)

  • Користувацькі роз’єми:

    - 10Pin_1.0mm, фіксація для живлення та зв’язку, швидкість: 12KByte/s

  • Флеш-пам'ять: 16 Мбайт АБО Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, завантаження даних швидкість: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

▶️ Дисплей:

  • Кількість кольорів: 16,7M（16777216）
  • Тип РК-дисплея: IPS
  • Кути огляду: 85°/85°/ 85° /85° (L/R/U/D)
  • Роздільна здатність 320×240
  • Світлодіодне підсвічування
  • Яскравість: 280 ніт

▶️ Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і проведення пальцем
  • Твердість поверхні: 3H
  • Коефіцієнт пропускання світла: Понад 80%

▶️ Джерело живлення:

  • Напруга живлення: 4,5~5,5 V
  • Струм споживання з увімкненим підсвічуванням: VCC = +5В, 170мА
  • Струм споживання з вимкненим підсвічуванням: VCC = + 5V , 60mA

✅ У набір входить:

  • DMG32240C035_03WTR LCD 3.5" 320x240 резистивна сенсорна панель DWIN HMI
