LCD 3.5 "320x480 сенсорна панель DWIN HMI uart

Код: 12827781851
Як замовити
2421 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 105

Оплачивая «LCD 3.5 "320x480 сенсорна панель DWIN HMI uart», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI з дисплеєм 3,5" і ємнісною сенсорною панеллю.

Характеристики DMG48320C035_03WTC:

  • На основі T5L із системою DGUS II
  • 3,5" IPS-TFT-LCD, 16,7 млн ​​кольорів, 24 біти, 320 × 240 пікселів
  • Висота активної області: 49,4 мм (Ш) × 73,8 мм (В)
  • Яскравість: 230ніт
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Ємнісний сенсорний
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm
    • < /ul>

Принцип роботи дисплеїв DWIN HMI

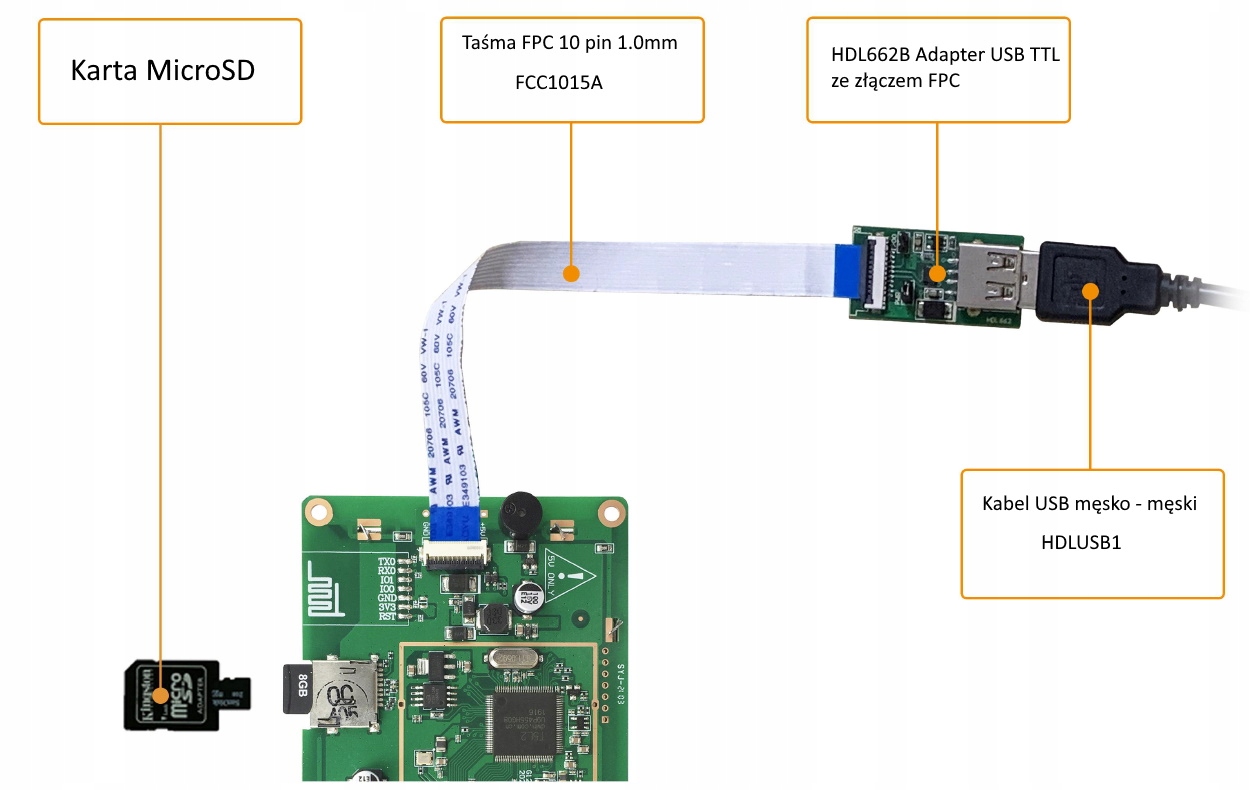

Зовнішній вигляд інтерфейсу користувача та принципи його роботи розроблені за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Підтримка з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних за допомогою інтерфейсу UART.

Специфікація DMG48320C035_03WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =1mA 3,0~3,3

    Вихід 0, Iout = -1mA 0,0~0,3

  • Вхідна напруга（RXD):

    Вхід 1， Iin = 1мА；2,4-5,0В,

    Вхід 0， Iin = -1мА；0~0,5В

  • Режим роботи:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)

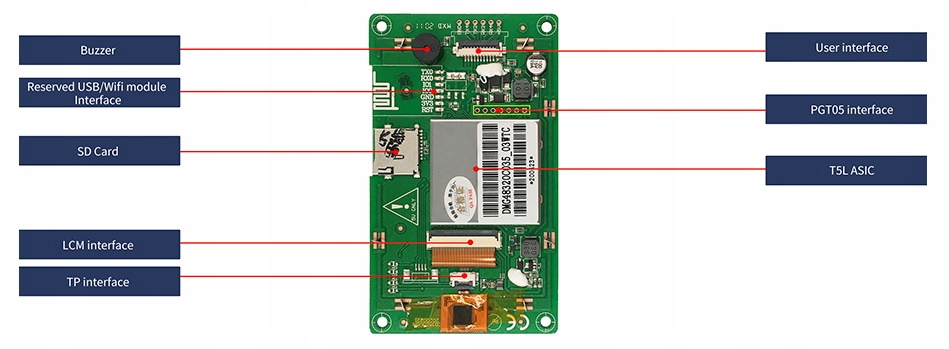

  • Конектори користувача:

    - 10Pin_1.0mm, із замиканням для живлення та зв’язку, швидкість: 12 Кбайт/с

  • Флеш-пам’ять: 16 Мбайт НІ Флеш-пам’ять, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 16,7M（16777216 ）< /li>
  • Тип LCD: IPS-TFT-LCD
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Роздільна здатність: 320x240
  • Активна область: 49,4 мм (Ш) × 73,8 мм (В)
  • Світлодіодне підсвічування
  • Яскравість: 230 ніт< /b >

Сенсорна панель:

  • Тип: CTP (Ємніснасенсорна панель)< /li >
  • Структура: структура G+G із загартованим склом Asahi
  • Сенсорний режим: підтримує дотик і змахування
  • Твердість поверхні: 6H
  • Світлопроникність: понад 90%

Живлення:

  • Напруга живлення: 4,5~5,5В< /li>
  • Споживання струму з увімкненим підсвічуванням: VCC = +5 В, 130 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 40 мА

Набір включає:

  • DMG48320C035_03WTC 3,5" 320x480 DWIN HMI ємнісну сенсорну панель
