LCD 3.5 "480x800 DWIN HMI сенсорна панель

Код: 12828527696
Як замовити
4027 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 198

Оплачивая «LCD 3.5 "480x800 DWIN HMI сенсорна панель», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI з дисплеєм 3,5" і ємнісною сенсорною панеллю.

Характеристики DMG80480T035_01WTC:

  • На основі T5L із системою DGUS II
  • 3,5" IPS-TFT-LCD, 262 тис. кольорів 480× 800 пікселів
  • Висота активної області: 75,60 мм (Ш)×45,36 мм (В)
  • Яскравість: 230ніт
  • Кути огляду: 85°/85°/ 85°/85° (L/R/U/D)
  • Ємнісний сенсорний
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm

Принцип роботи дисплеїв DWIN HMI

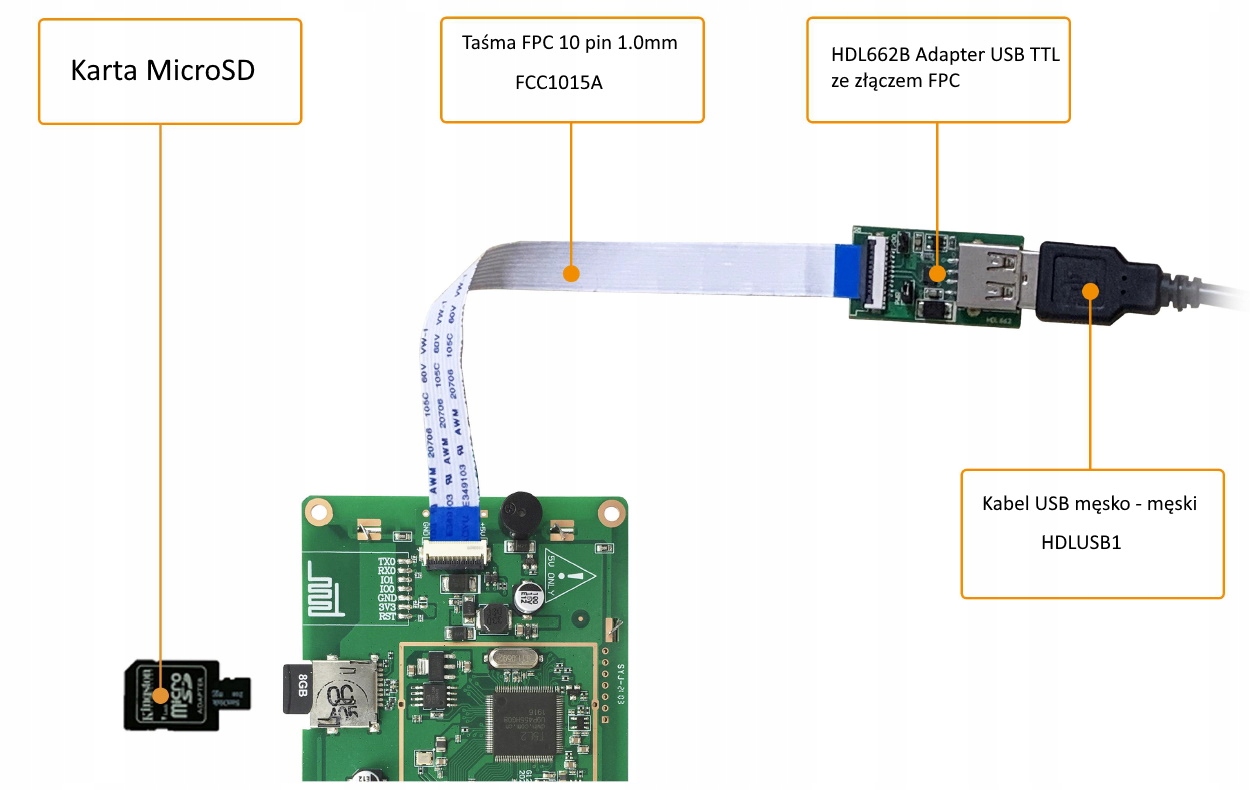

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціальної програми DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

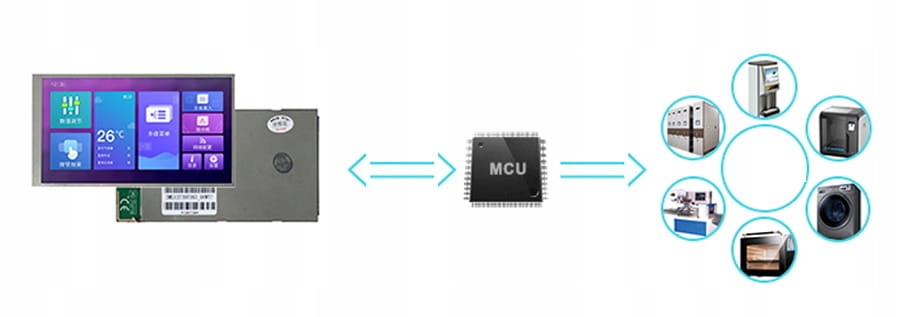

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG80480T035_01WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =1mA 3,0~3,3

    Вихід 0, Iout = -1mA 0,0~0,3

  • Вхідна напруга（RXD):

    Вхід 1， Iin = 1мА；2,4-5,0В,

    Вхід 0， Iin = -1мА；0~0,5В

  • Режим роботи:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)

  • Користувацькі роз’єми:

    - 10Pin_1.0mm, із замиканням для живлення та зв’язку, швидкість: 12 Кбайт/с

  • Флеш-пам’ять: 16 Мбайт НІ Флеш-пам’ять, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 262 тис. кольорів
  • Тип РК-дисплея: IPS-TFT-РК-дисплей
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Роздільна здатність: 480x800
  • Активна область: 75,60 мм (Ш) × 45,36 мм (В)
  • Світлодіодне підсвічування
  • Яскравість: 230ніт

Сенсорна панель:

  • Тип: CTP (Ємніснасенсорна панель)
  • Структура: структура G+G із покриттям поверхні із загартованого скла Asahi
  • Сенсорний режим: підтримує дотик і змахування
  • Твердість поверхні: 6H
  • Коефіцієнт пропускання світла : понад 90%

Живлення:

  • Напруга живлення: 4,5~5,5 В< /li>
  • Споживання струму з увімкненим підсвічуванням: VCC = +5 В, 180 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 85 мА

Набір включає:

  • DMG80480T035_01WTC 3,5" 480x800 DWIN HMI ємнісну сенсорну панель
