LCD 3.5 "640x480 резистивний для DWIN HMI

Код: 12505267034
Як замовити
4655 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Оплачивая «LCD 3,5" 640x480 резистивный для DWIN HMI» данное изделие из «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Універсальний модуль HMI з 3,5-дюймовим дисплеєм і резистивною сенсорною панеллю.

Особливості DMG32240T035_01WTR:

  • На основі T5L0 із DGUS II система< /li>
  • 3,5" IPS-TFT-LCD, 262 тис. кольорів, 320*240 пікселів
  • Високі кути огляду: 85°/85°/85°/85°(Л/П/ U/ D)
  • Резистивний дотик
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm

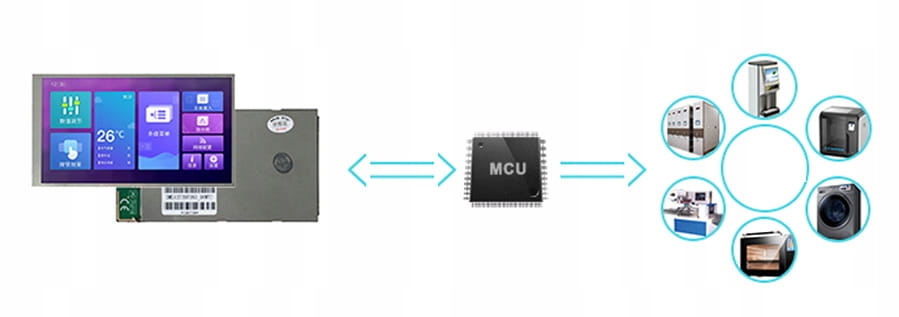

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціальної програми DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG64480T035_01WTR

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Допустима напруга TTL: 3,3-5 В
  • Режим роботи:

    UART2: N81 TTL/RS232

    UART4: N81/E81/O81/N82 Флеш-пам’ять: 16 Мбайт НІ Флеш-пам’ять для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000

  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 18-бітний 6R6G6B
  • Тип РК-дисплея: IPS
  • Кути огляду : 85°/85°/85°/85° (L/R/U/D)
  • Площа відображення: 70,1 мм (Ш)×52,6 мм (В)
  • Роздільна здатність 640x480
  • Світлодіодне підсвічування
  • Яскравість: 250ніт

Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і проведіть
  • Твердість поверхні: 3H
  • Проникність світла: понад 80%

Живлення:

  • Напруга живлення: 4,5~5,5 В
  • Струм споживання з підсвічуванням: VCC = +5 В, 360 мА
  • Струм споживання з підсвічуванням вимкнено: VCC = +5V, 120mA

Набір включає:

  • DMG64480T035_01WTR
