LCD 4,3" DWIN HMI резистивна сенсорна панель

Код: 14256422450
Як замовити
2080 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3

Покупая «LCD 4,3" DWIN HMI резистивна сенсорна панель» данный товар из каталога «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

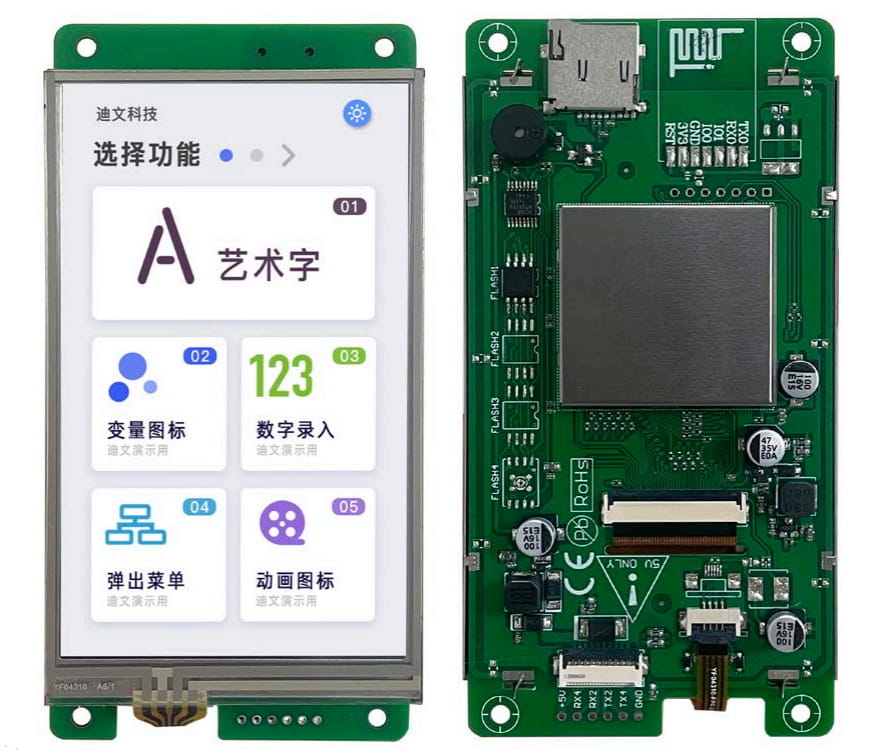

Універсальний модуль HMI з дисплеєм 4,3" і резистивною сенсорною панеллю.

Функції DMG80480C043_02WTR:

  • Дисплей з вертикальною орієнтацією
  • На основі T5L1 із системою DGUS II/TA
  • 4,3 дюйма, роздільна здатність 800x480 пікселів, 16,7 млн. кольорів, IPS
  • li> li>
  • IPS-дисплей, високі кути огляду: 85/85/85/85 (L/R/U/D)
  • Резистивний дотик
  • FCC 10Pin1.0mm з’єднувальний кабель, інтерфейс UART TTL
  • З графічним інтерфейсом користувача, двоядерний процесор

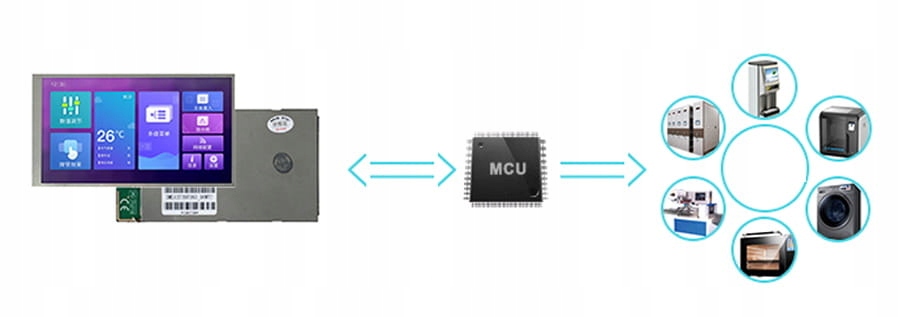

Принцип роботи дисплеїв DWIN HMI



Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціальної програми DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG80480C043_02WTR

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Режим роботи: UART2: N81  3,3 В і 5 В TTL/CMOSUART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)  3,3 В і 5 В TTL/CMOS
  • Користувацькі роз’єми : - 10Pin_1,0 мм, із замиканням для живлення та зв’язку, швидкість: 12 КБайт/с- Місце для пайки смужки із золотим контактом
  • Флеш-пам’ять: 16 МБ НІ Флеш-пам’ять, для графіки, шрифтів, файли аудіо. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

 Дисплей:

  • Кількість кольорів: 16,7M（16777216）
  • Тип LCD IPS
  • Кути огляду: 85/85/85/85 (L/R/U/D) )
  • Площа дисплея 56,16 мм (Ш) × 93,60 мм (В)
  • Роздільна здатність 480×800
  • Світлодіодне підсвічування
  • Яскравість: 250 ніт

Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і свайп
    • /li>
    • Твердість поверхні: 3H
    • Пропускна здатність світла: понад 80%

    Потужність:

    • Напруга живлення: 4,5~5,5 В
    • Струм споживання з підсвічуванням: VCC = +5 В, 260 мА
    • Струм споживання з підсвічуванням вимкнено підсвічування: VCC = +5 В, 80 мА

    Набір включає:

    • DMG80480C043_02WTR LCD 4,3" 800x480 резистивна сенсорна панель DWIN HMI
