LCD 4.3 "800x480 резистивний для DWIN HMI

Код: 12515276680
Як замовити
3024 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 2

Просматривая «LCD 4.3 "800x480 резистивний для DWIN HMI» данное изделие из «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

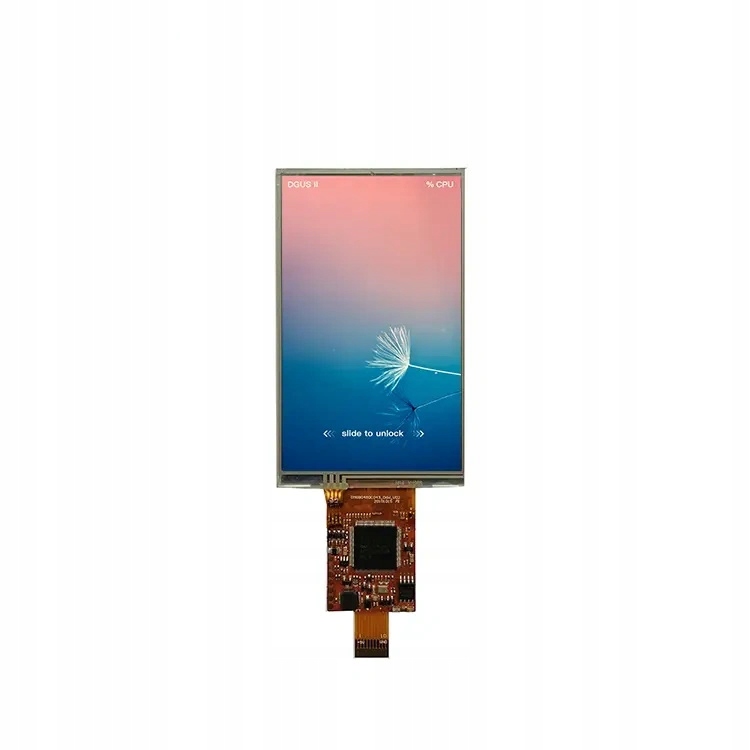

Універсальний модуль HMI з дисплеєм 4,3" і резистивною сенсорною панеллю.

Особливості DMG80480C043_06WTR:

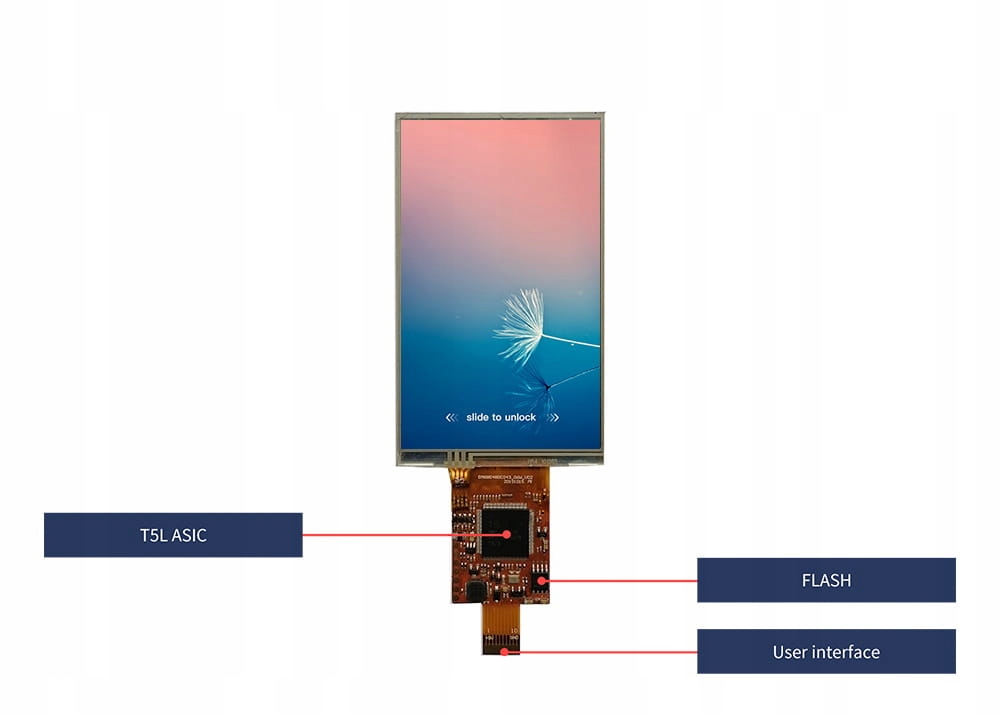

  • структура COF, електроніка керування дисплеєм побудований на рідкокристалічній стрічці
  • На основі T5L1, із системою DGUS II
  • 4.3", роздільна здатність 800x480 пікселів, 16.7M кольорів, IPS
  • Резистивний дотик
  • Виводи: роз’єм FCC 10Pin_1.0mm
  • З графічним інтерфейсом користувача, двоядерний процесор

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціальної програми DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG80480C043_06WTR

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Режим роботи:

    UART1: N81 UART TTL

    UART2: N81 UART TTL

  • Користувацькі роз’єми:

    - 10Pin_1 .0mm FPC

  • Flashпам'ять: 16 Мбайт НІ Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с

Дисплей:

  • Кількість кольорів: 16,7 млн ​​кольорів, 24-розрядний 8R8G8B
  • Тип LCD IPS
  • Кути огляду: 85°/85°/85°/85°
  • Площа дисплея 56,16 мм (Ш)×93,60 мм (В)
  • Роздільна здатність 800x480
  • Світлодіодне підсвічування
  • Яскравість: 250ніт

Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і проведення пальцем
  • Твердість поверхні: 3H
  • Проникність світла: понад 80%

Живлення:

  • Напруга живлення: 4,5~5,5 В
  • Струм споживання з підсвічуванням: VCC = +5V, 240mA
  • Струм споживання з вимкненим підсвічуванням: VCC = +5V, 80mA

В набір входить:

  • DMG80480C043_06WTR LCD 4,3" 800x480 резистивна сенсорна панель DWIN HMI
