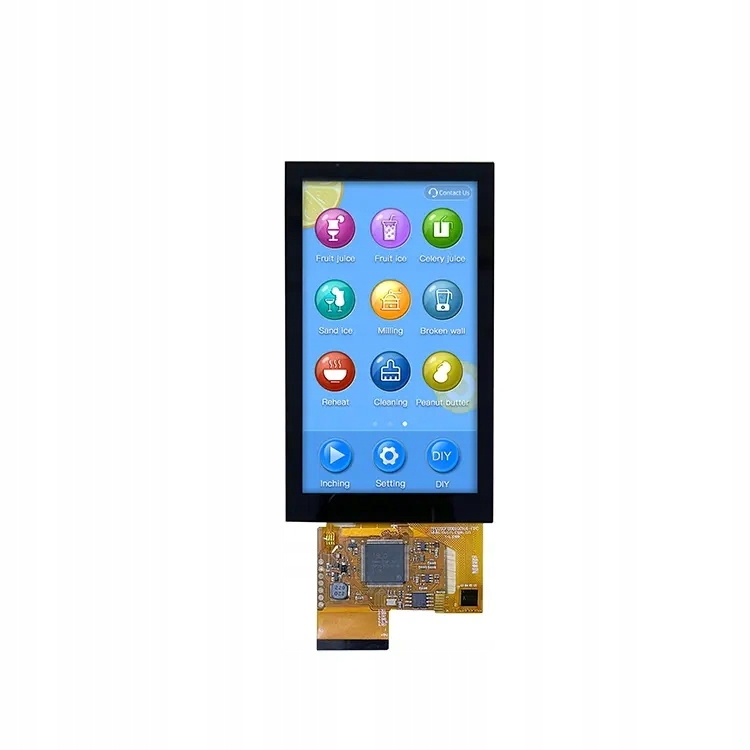

LCD 5.0 "480x854 ємнісний re DWIN HMI

Код: 12515304840
Як замовити
2492 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 44

Оплачивая «LCD 5.0 "480x854 ємнісний re DWIN HMI», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI з 5,0-дюймовим дисплеєм і ємнісною сенсорною панеллю.

Особливості DMG85480F050-01WTC:

  • структура COF, дисплей керуюча електроніка, побудована на рідкокристалічній стрічці
  • На базі T5L0, з системою DGUS II
  • 5.0" роздільна здатність 480*854 пікселів, 262тис. кольори, IPS.

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціальної програми DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG85480F050-01WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Режим роботи:

    UART2: N81 UART TTL

    UART4: N81/E81/O81/N82 4 (настроюється програмним забезпеченням) UART TTL

    UART5 : N81/E81/O81/N82 4 (конфігурується програмним забезпеченням) UART TTL

  • Конектори користувача:

    - 50-контактна стрічка 50Pin_0,5 мм FPC

  • Флеш-пам'ять: 8 Мбайт АБО Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с

Дисплей:

  • Кількість кольорів: 262 тис. кольорів
  • Тип LCD IPS
  • Кути огляду: 85° / 85°/85°/85°（L/R/U/D）
  • Площа дисплея 61,23 мм (Ш)×109,25 мм (В)
  • Роздільна здатність 480×854< /li>
  • li>
  • Світлодіодне підсвічування
  • Яскравість: 350ніт

Сенсорна панель:

  • Тип: CTP (ємнісна сенсорна панель)
  • Структура: структура G+G
  • Сенсорний режим: підтримує дотик і змахування
  • Твердість поверхні: 6H
  • Проникність світла: понад 90%

Живлення:

  • Напруга живлення: 4,5~5,5 В
  • Струм споживання з підсвічуванням: VCC = +5 В, 300 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 95 мА

Набір включає:

  • DMG85480F050-01WTC LCD 5.0" 480x854 DWIN HMI ємнісна сенсорна панель
