LCD 5.7"640*480 ємнісний DWIN HMI панель

Код: 14282104896
Як замовити
10431 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 8

Оплачивая «LCD 5.7"640*480 ємнісний DWIN HMI панель», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI з 5,7" IPS РК-дисплеєм і ємнісною сенсорною панеллю.

Функції DMG64480T057_01WTC:

  • На основі системи T5L0, працює в системі DGUS II.
  • Екран 5,7 дюймів, роздільна здатність 640*480 пікселів, 262 тис. кольорів, IPS-TFT-LCD, широкий кут огляду.
  • Ємнісний сенсорний екран.
  • Допустима робоча температура: -20 ℃ ~ 70 ℃ (12 В при 60% RH)
  • Дисплей із конформним покриттям, яке захищає його електроніку компоненти від зовнішніх факторів, таких як вологість, пил, хімічні речовини та екстремальні температури

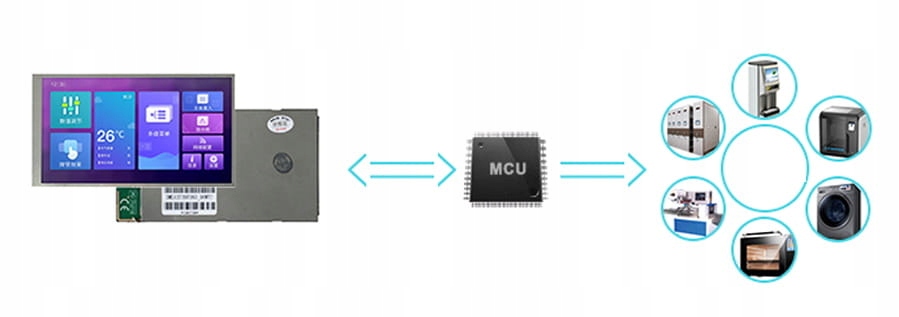

Принцип роботи дисплеїв DWIN HMI



Ми використовуємо спеціальний додаток DGUS TOOL для розробки інтерфейсу користувача та визначення правил його функціонування. Він дозволяє імпортувати готову графіку, створювати кнопки, діаграми та поля для введення даних. Зкомпільовані файли переносяться на SD-карту, а звідти копіюються в пам’ять дисплея. З точки зору мікроконтролера, робота полягає в надсиланні та отриманні раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG64480T057_01WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Режим роботи: UART2: ON=TTL/CMOS; ВИМК = RS232UART4: УВІМК = TTL/CMOS; OFF=RS232
  • Користувацькі роз’єми: - 8Pin_2.0mm
  • Флеш-пам’ять: 16 Мбайт АБО Флеш-пам’ять, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с

 Дисплей:

  • Кількість кольорів: 18-бітний 6R6G6B
  • Тип РК-дисплея IPS-TFT-РК
  • Кути огляду: 85°/85°/85°/85° ( L /R/U/D)
  • Площа дисплея 115,60 мм (Ш)×86,80 мм (В)
  • Роздільна здатність 640x480
  • Світлодіодне підсвічування
  • Яскравість:  450ніт

Сенсорна панель:

  • Тип: CTP (ємнісна сенсорна панель)
  • Структура: G+FF
  • Сенсорний режим: підтримує дотик і проведення
  • Твердість поверхні: 6H
  • Пропускання світла: понад 90%

Потужність:

  • Напруга живлення: 12~36 В
  • Струм споживання з увімкненим підсвічуванням: VCC = +12 В, 240 мА
  • Струм споживання з увімкненим підсвічуванням вимкнено: VCC = +12 В, 100 мА

Набір включає:

  • LCD 5,7" 640*480 ємнісна сенсорна панель DWIN HMI DMG64480T057_01WTC (промисловий рівень)
