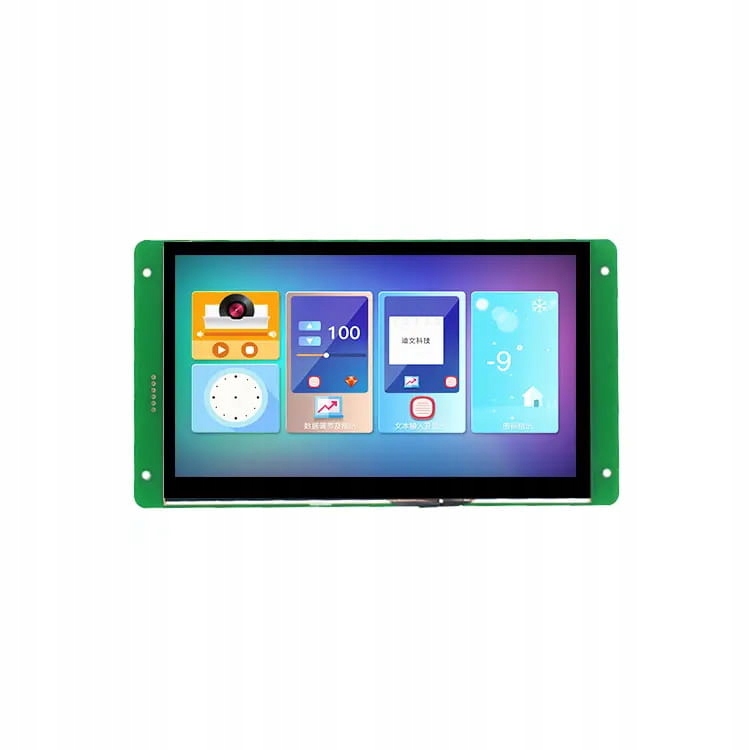

LCD 7" 1024x600 DWIN HMI ємнісна панель


Код: 14102944355
3196 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 5

Заказывая «LCD 7" 1024x600 DWIN HMI ємнісна панель» данное изделие из «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Універсальний модуль HMI з 7-дюймовим дисплеєм і ємнісною сенсорною панеллю.

Особливості DMG10600C070_03WTC:

  • На основі T5L з DGUS II
  • 7" IPS-TFT-LCD, 16,7 млн ​​кольорів, 24-біт, 1024×600 пікселів
  • Відображення активної області 154,2 мм (Ш) × 85,9 мм (В)
  • Яскравість: 270ніт
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Ємнісний сенсорний
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm

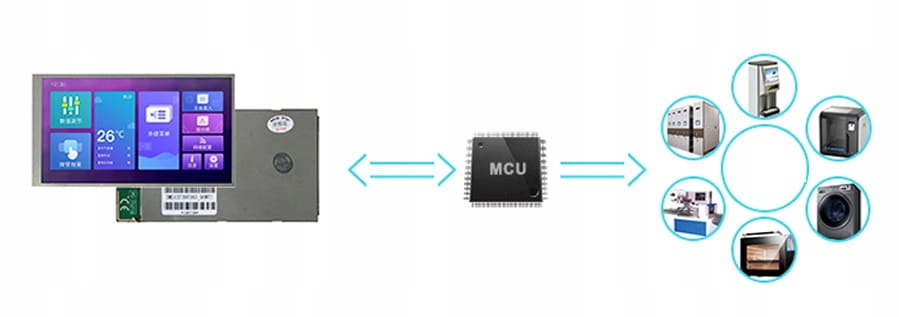

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG10600C070_03WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =1 мА 3,0~3,3

    Вихід 0, Iout = -1 мА 0,0~0,3

  • Вхідна напруга(RXD):

    Вхід 1, Iin = 1mA;2,4-5,0V,

    Вхід 0, Iin = -1mA;0~0,5V

  • Режим роботи:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)

  • Конектори користувача:

    - 10Pin_1.0mm, фіксований для живлення та зв’язку, швидкість: 12 Кбайт/с

  • Флеш-пам'ять: 16 МБ НЕ флеш-пам'ять для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 16,7 млн(16777216)
  • Тип РК-дисплея: IPS-TFT-РК-дисплей
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Роздільна здатність: 1024x600
  • Активна область: 154,2 мм (Ш) × 85,9 мм (В)
  • Світлодіодне підсвічування
  • Яскравість: 270ніт

Сенсорна панель:

  • Тип: CTP (Ємніснасенсорна панель)
  • Структура: структура G+G із покриттям із загартованого скла Asahi
  • Сенсорний режим: підтримує дотик і гортання
  • Твердість поверхні: 6H
  • Проникність світла: понад 90%

Потужність:

  • Напруга живлення: 4,5~5,5 В
  • Споживання струму з підсвічуванням: VCC = +5 В, 500 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 120 мА

Набір включає:

  • DMG10600C070_03WTC 7" 1024x600 ємнісна сенсорна панель DWIN HMI
