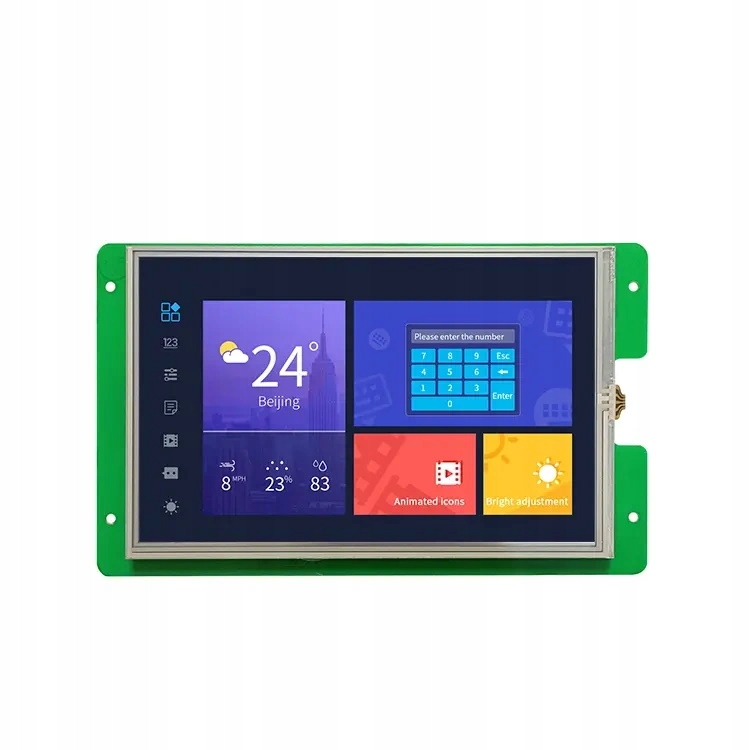

LCD 7.0 "800x1280 резистивна точка. DWIN HMI

Код: 12515141161
Як замовити
5705 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 11

Просматривая «LCD 7.0 "800x1280 резистивна точка. DWIN HMI», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI із 7,0-дюймовим дисплеєм і резистивною сенсорною панеллю.

Функції DMG12800C070_03WTR:

  • Дисплей із вертикальною орієнтацією
  • На основі T5L2, із системою DGUS II/TA
  • 7,0 дюймів, роздільна здатність 800x1280 пікселів, 16,7 млн ​​кольорів, IPS
  • Вбудований RTC із резервним живленням від акумулятора
  • Дисплей IPS, високі кути огляду: 85/85/85/85 (L/R/U/D)
  • Резистивний дотик
  • З графічним інтерфейсом користувача, двоядерний процесор
    • < /ul>

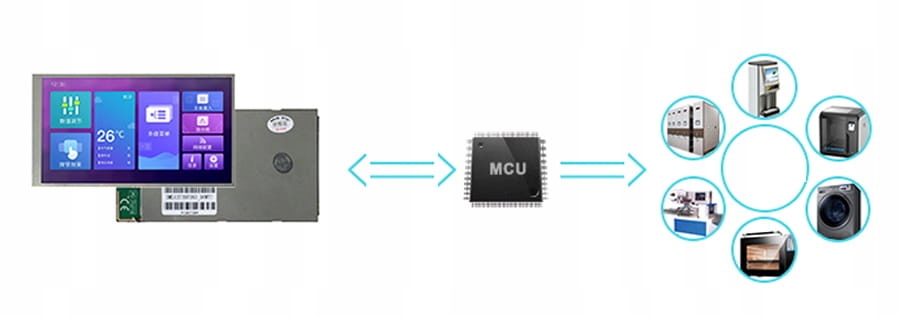

Принцип роботи дисплеїв DWIN HMI

Зовнішній вигляд інтерфейсу користувача та принципи його роботи розроблені за допомогою спеціального додатку DGUS ІНСТРУМЕНТ. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Підтримка з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG12800C070_03WTR

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Режим роботи:

    UART2: N81 3,3 В і 5 В TTL/CMOS

    UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням) 3,3 В і 5 В TTL /CMOS

  • Користувацькі роз’єми:

    - 8Pin_2.0mm, швидкість: 12 Кбайт/с

  • Флеш-пам’ять: 64 Мбайт НІ Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 24-розрядний 8R8G8B
  • Тип LCD IPS
  • Кути огляду: 85 /85/85/85 (L/R/U/D)
  • Площа дисплея 150,72 мм (Ш)×94,20 мм (В)
  • Роздільна здатність 800×1280
  • Світлодіодне підсвічування
  • Яскравість: 250ніт

Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і свайп
  • Твердість поверхні: 3H
  • Проникність світла: понад 80%

Живлення:

  • Напруга живлення: 6~36 В, зазвичай 12 В
  • Споживання струму з увімкненим підсвічуванням: VCC = +12 В, 200mA
  • Струм споживання з вимкненим підсвічуванням: VCC = +12V, 80mA

У набір входить:

  • DMG12800C070_03WTR LCD 7.0" 800x1280 резистивна сенсорна панель DWIN HMI
