LCD 7.0" 800x480 резистивна сенсорна панель DWIN HMI

Код: 16371050559
Як замовити
2430 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 10

Приобретая «LCD 7.0" 800x480 резистивна сенсорна панель DWIN HMI» данный товар из каталога «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Універсальний модуль HMI з 7,0-дюймовим дисплеєм і резистивною сенсорною панеллю.

Особливості DMG80480L070-01WTR:

  • ✅ На основі T5L1, із системою DGUS II/TA
  • ✅7,0 дюймів, роздільна здатність 800*480 пікселів, 24-бітний колір, TN-TFT-LCD, нормальний кут огляду .< /li>
  • ✅Резистивний дотик
  • ✅Інтерфейс: TTL/RS232
  • ✅< /b >8Pin_2.0mm підключення
  • ✅Інтелектуальний дисплей HMI для простих програм

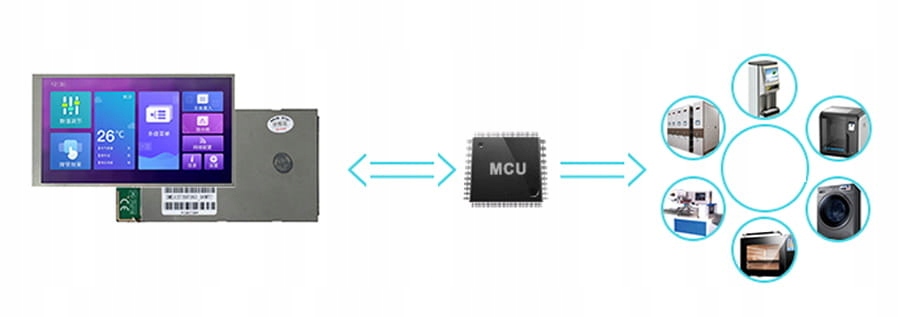

Принцип роботи дисплеїв DWIN HMI

Розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL Можемо завантажити готову графіку, створювати кнопки, діаграми, дані полів введення тощо, потім ми переносимо скомпільовані файли на карту пам’яті SD, звідки вони копіюються в пам’ять дисплея.

Операція з боку мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Інтерфейс:

  • ✅ Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с. /b>Вхідна напруга（RXD): Вхід 1， Iin = 1mA；2,7-3,3V, Input 0， Iin = -1mA；0~1,2V
  • ✅Робочий режим : UART2: N81UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)
  • ✅Користувацькі роз’єми: - 8Pin_2.0mm для живлення та зв’язку, швидкість: 12 КБайт/с< /li>
  • ✅Флеш-пам'ять: 16 Мбайт НІ Флеш-пам'ять для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • ✅Зумер: 3 В пасивний, потужність <1 Вт
  • ✅Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • ✅Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • ✅Кількість кольорів: 24-бітний 8R8G8B
  • ✅Тип РК-телевізора -TN, TFT LCD
  • ✅Кути огляду: 70°/70°/50°/70° (L/R/U/D) li>
  • ✅Площа дисплея 153,8 мм (Ш) × 85,6 мм (В)
  • ✅Роздільна здатність 800×480< /li>
  • ✅Світлодіодне підсвічування
  • ✅Яскравість: 200 ніт

Сенсорна панель:

  • ✅Тип: RTP (резистивна сенсорна панель)
  • ✅Структура: плівка ITO + скло ITO
  • ✅Сенсорний режим: підтримує дотик і свайп
  • ✅ Твердість поверхні: 3H
  • ✅Пропускна здатність світла: понад 80%

Живлення:

  • ✅Напруга живлення: 6~15 В DC, рекомендовано 12V DC
  • ✅ >Струм споживання з увімкненим підсвічуванням: VCC = +12В, 200мА
  • ✅Струм споживання з вимкненим підсвічуванням: VCC = +12В, 80мА

Набір включає:

  • DMG80480C050-03WTR LCD 5.0" 800x480 резистивна сенсорна панель DWIN HMI
