LCD 7.0 "800x480 резистивний точок. DWIN HMI

Код: 12823078514
Як замовити
2300 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 21

Просматривая «LCD 7.0 "800x480 резистивний точок. DWIN HMI», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI з дисплеєм 7,0" і резистивною сенсорною панеллю.

Характеристики DMG80480F070-01WTR:

  • Структура COF, електроніка керування дисплеєм, побудована на рідкокристалічній стрічці
  • На основі T5L0 із системою DGUS II
  • 7.0" роздільна здатність 800x480 пікселів, 262 тис. кольорів, TN-TFT-LCD, нормальний кут огляду.
  • Резистивний дотик
  • 50 контактів з усіма доступними контактами мікроконтролера
  • З графічним графічним інтерфейсом, двоядерним процесором

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG80480F070-01WTR

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с

  • Режим роботи:

    UART2: N81 UART TTL

    UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням) UART TTL

    UART5: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням) UART TTL

  • Конектори користувача:

    - 50-контактна стрічка 50Pin_0,5 мм FPC

  • Флеш-пам'ять: 8 Мбайт АБО Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с

Дисплей:

  • Кількість кольорів: 262 тис. кольорів
  • Телевізор LCD-TN, TFT LCD
  • Кути огляду: 70°/70°/40°/30° (L/R/U/D)
  • Площа дисплея 154,08 мм (Ш) × 85,92 мм (В)
  • Роздільна здатність 800x480
  • Світлодіодне підсвічування
  • Яскравість: 200ніт

Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і гортання
  • Твердість поверхні: 3H
  • Пропускання світла: понад 80%

Потужність:

  • Напруга живлення: 4,5~5,5 В
  • Струм споживання з підсвічуванням: VCC = +5 В, 220 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 78 мА

Набір включає:

  • DMG80480F070-01WTR LCD 7.0" 800x480 резистивна сенсорна панель DWIN HMI

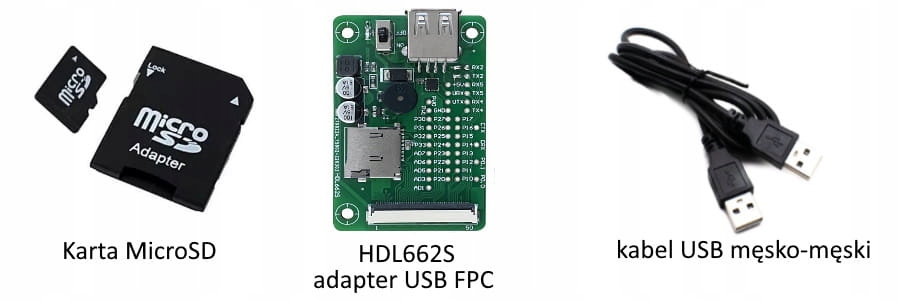

Рекомендовані аксесуари
