LCD 8" 800x600 сенсорна панель DWIN HMI UART
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 18
Оплачивая «Сенсорная ЖК-панель 8 дюймов, 800x600 DWIN HMI UART», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Універсальний модуль HMI з 8,0-дюймовим дисплеєм і резистивною сенсорною панеллю.
Характеристики DMG80600L080_01WTR:
- На основі T5L із системою DGUS II/TA
- 8.0", роздільна здатність 800x600 пікселів, 16,7M кольори
- Площа дисплея: 162,0 мм (Ш) × 121,5 мм (В)
- Дисплей TN, кути огляду: 70°/70°/50°/70° (Л/П) / U/D)
- Резистивний дотик
- З графічним інтерфейсом, двоядерний процесор
- Яскравість: 250ніт
Принцип роботи дисплеїв DWIN HMI
Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

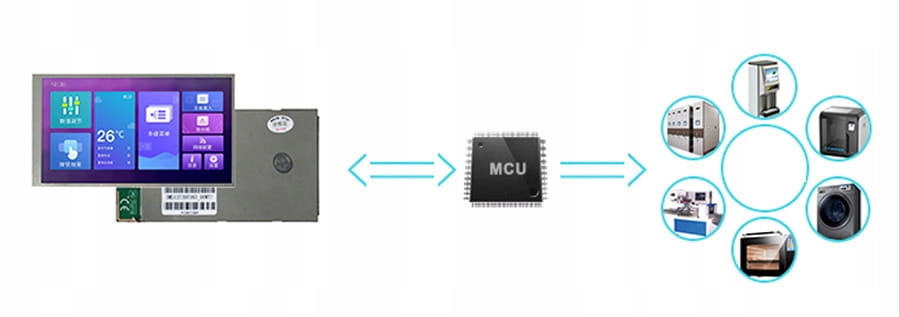

Підтримка з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних за допомогою інтерфейсу UART.
Специфікація DMG80600L080_01WTR
Інтерфейс:
- Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
- Режим роботи:
UART2: N81 3,3 В і 5 В TTL/CMOS
UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням) 3,3 В і 5 В TTL /CMOS
- Користувацькі роз’єми:
- 8Pin_2.0mm, швидкість: 12 Кбайт/с
- Флеш-пам’ять: 16 Мбайт НІ Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
- Зумер: 3 В пасивний, потужність <1 Вт
- Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
- Інтерфейс PGT05: для оновлення ядра DGUS
Дисплей:
- Кількість кольорів: 24-розрядний 8R8G8B
- РК-дисплей типу TN
- Кути огляду: 70°/70°/50°/70° (L/R/U/D)
- Площа дисплея 162,0 мм (Ш) ×121,5 мм (В)
- Роздільна здатність 800×600
- Світлодіодне підсвічування
- Яскравість: 250ніт < /ul>
- Тип: RTP (резистивна сенсорна панель)
- Структура: плівка ITO + скло ITO
- Сенсорний режим: підтримує дотик і свайп
- Твердість поверхні: 3H
- Пропускна здатність світла: понад 80% < /ul >
- Напруга живлення: 6~15 В, зазвичай 12 В
- Споживання струму з увімкненим підсвічуванням: VCC = +12В, 200мА
- Споживання струму з вимкненим підсвічуванням: VCC = +12В, 80мА
Сенсорна панель:
Живлення:
У набір входить:
- DMG80600L080_01WTR LCD 8.0" 800x600 резистивна сенсорна панель DWIN HMI
