LCD Nextion Basic 7.0" 800x480 NX8048T070

Код: 13016211581
Як замовити
9855 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 5

Заказывая «LCD Nextion Basic 7.0" 800x480 NX8048T070» данный товар из каталога «Дисплеи», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

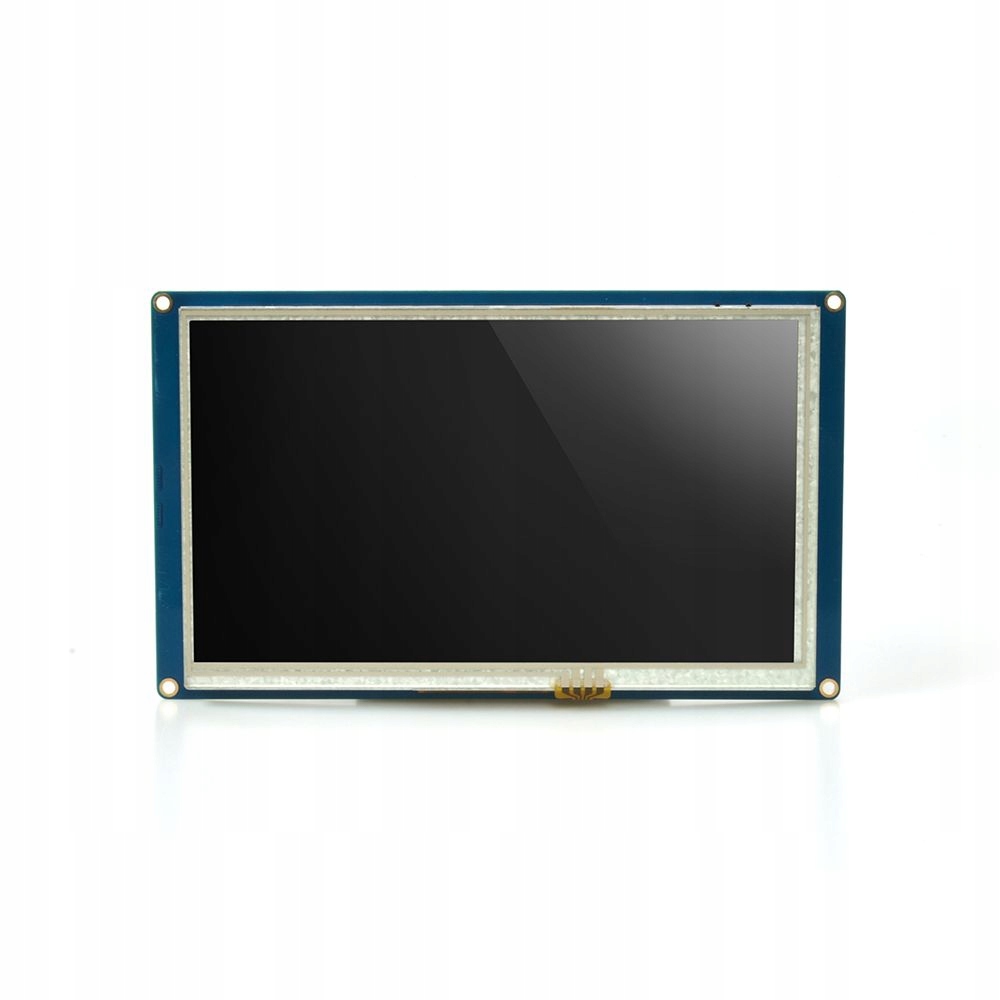

Nextion Basic NX8048T070 — чудовий дисплей для швидких проектів людино-машинного інтерфейсу за допомогою легкодоступних інструментів.

Дисплей керується через послідовну шину UART. Дисплей рекомендовано для Arduino, Raspberry PI та систем з мікроконтролерами ESP8266.

Якщо вам потрібно швидко розробити інтерфейс із кнопками, діаграмами, різними елементами керування та з можливістю легкого введення даних оператором, ви знайдете відповідь у продуктах серії Nextion .

Дисплеї Nextion поділяються на три групи з точки зору вдосконаленості, апаратних можливостей і обчислювальної потужності.

  • Basic – базова версія.
  • Покращений – порівняно з базовим, він має пам’ять eprom, лінії GPIO, годинник RTC.
  • Інтелектуальний – порівняно з розширеним містить багато нових розширених функцій графічного керування.

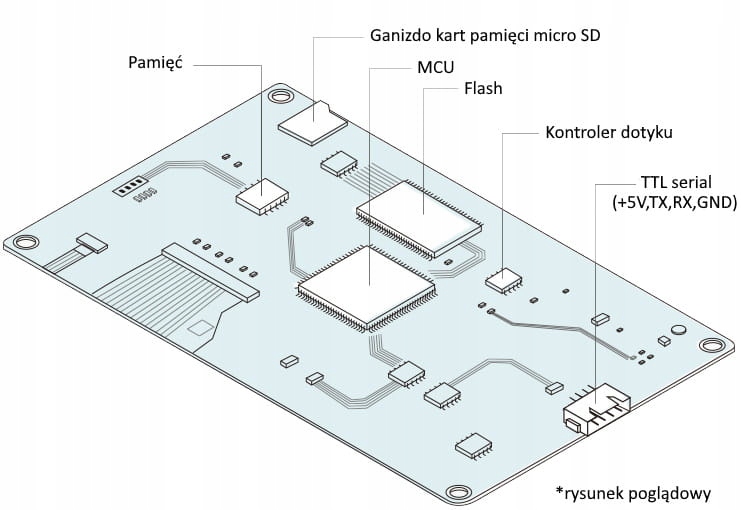

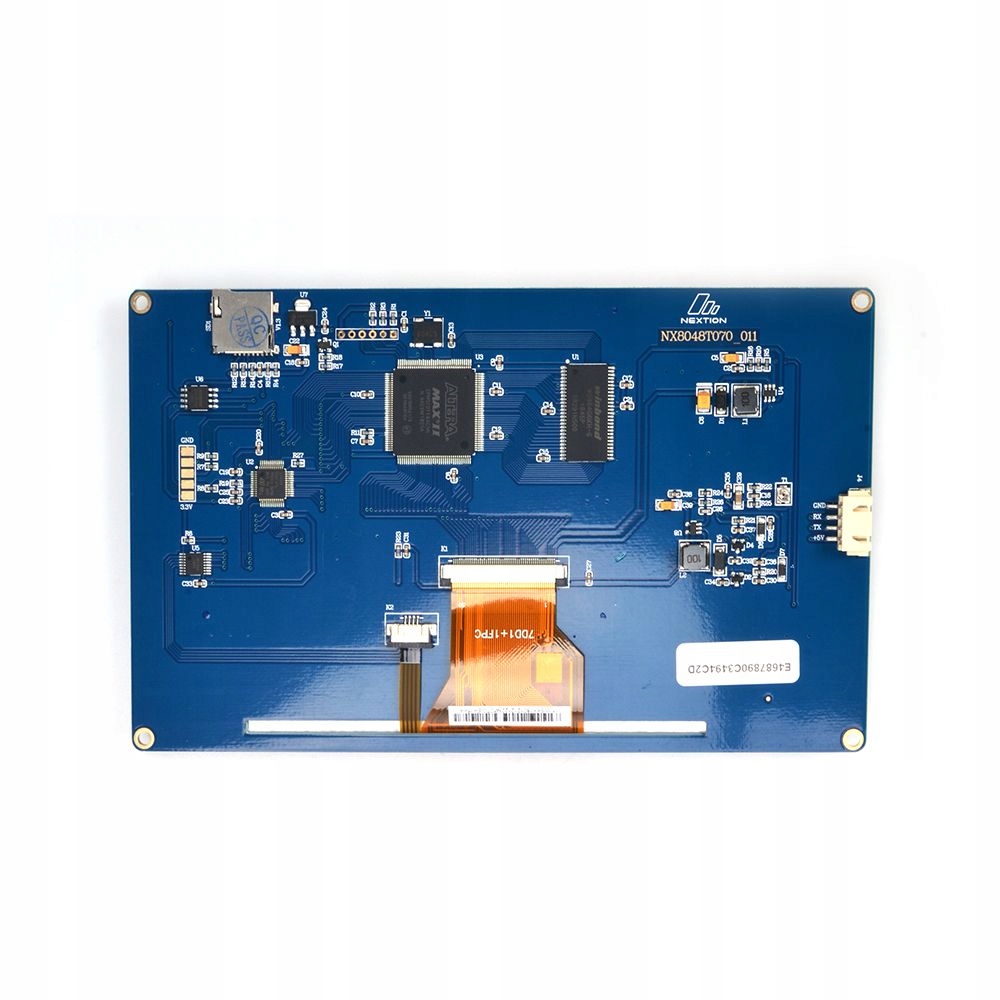

    • Специфікація представленого дисплея Nextion Basic NX8048T070:

    • Розмір: 7,0″
    • Роздільна здатність: 800*480
    • Сенсорна панель: резистивна
    • Кількість кольорів: 65536
    • Флеш-пам'ять: 16 Мб
    • RAM-пам'ять : 3584 байт
    • Тактова частота MCU: 48 МГц
    • Артикул: IM150416007
    • Струм: 510 мА

    Nextion Editor

    Графічний дизайн екрана та функціональні елементи можна створити дуже легко та швидко завдяки безкоштовній програмі на вашому комп’ютері.

    Кожен екран може містити багато функціональних можливостей елементи, так звані віджети, які включають інші:

    • Текст: текстове поле, яке можна змінювати під час роботи дисплея.
    • Число : числове поле, яке можна змінювати за допомогою мікроконтролера та інтерактивної клавіатури на дисплеї.
    • Кнопка : кнопка. Натискання та відпускання кнопки легко зареєструвати за допомогою мікроконтролера.
    • Індикатор прогресу: індикатор прогресу. Значення цієї панелі можна легко встановити за допомогою відповідної команди.
    • Зображення: дозволяє створити фон екрана або вставити фрагменти зображення будь-де на екрані.
    • Датчик: аналоговий індикатор із одним покажчиком.
    • Форма сигналу: використовується для малювання до чотирьох графіків.
    • Повзунок : повзунок, за допомогою якого можна встановлювати різні параметри, змінні в програмі.
    • Прапорець: прапорець. Кожен дотик змінює свій стан на протилежний.

    За допомогою миші вставляйте на екран необхідні функціональні елементи та визначайте їх розмір і розташування на екрані.

    Готовий проект, підготовлений у програмі Nextion Editor, можна перенести на дисплей двома способами:

  • Завантаження відповідного файлу проекту на SD-карту та вставлення його в дисплей. Після подачі напруги живлення дисплей автоматично завантажить проект у свою флеш-пам'ять. Це хороший спосіб надавати оновлення свого програмного забезпечення через Інтернет.
  • Якщо дисплей підключено до комп’ютера (за допомогою конвертера USB – TTL), просто натисніть кнопку ЗАВАНТАЖИТИ, і програма автоматично завантажиться на дисплей через роз’єм USB.

    • Як під’єднати дисплеї Nextion до мікроконтролера:

    Дисплей спілкується з мікроконтролером через послідовну шину UART, тому вам потрібно під’єднати лише 4 контакти:

    • +5V : джерело живлення
    • TX : дані, що виходять з дисплея (наприклад, натиснута кнопка 1), повинні бути підключені до RX мікроконтролера.
    • RX : вхідні дані для дисплея (наприклад, температура дисплея) мають бути під’єднані до TX мікроконтролера.
    • GND: земля джерела живлення

    Nextion як дисплей для Arduino

    Якщо програмне забезпечення мікроконтролера створено на базі Arduino IDE, то в цьому випадку виробник також значно спростив його. Бібліотека дисплеїв Nextion, створена та доступна виробником, дозволяє дуже легко керувати елементами, що відображаються на екрані. Приклад програмного забезпечення доступний у нашому блозі.

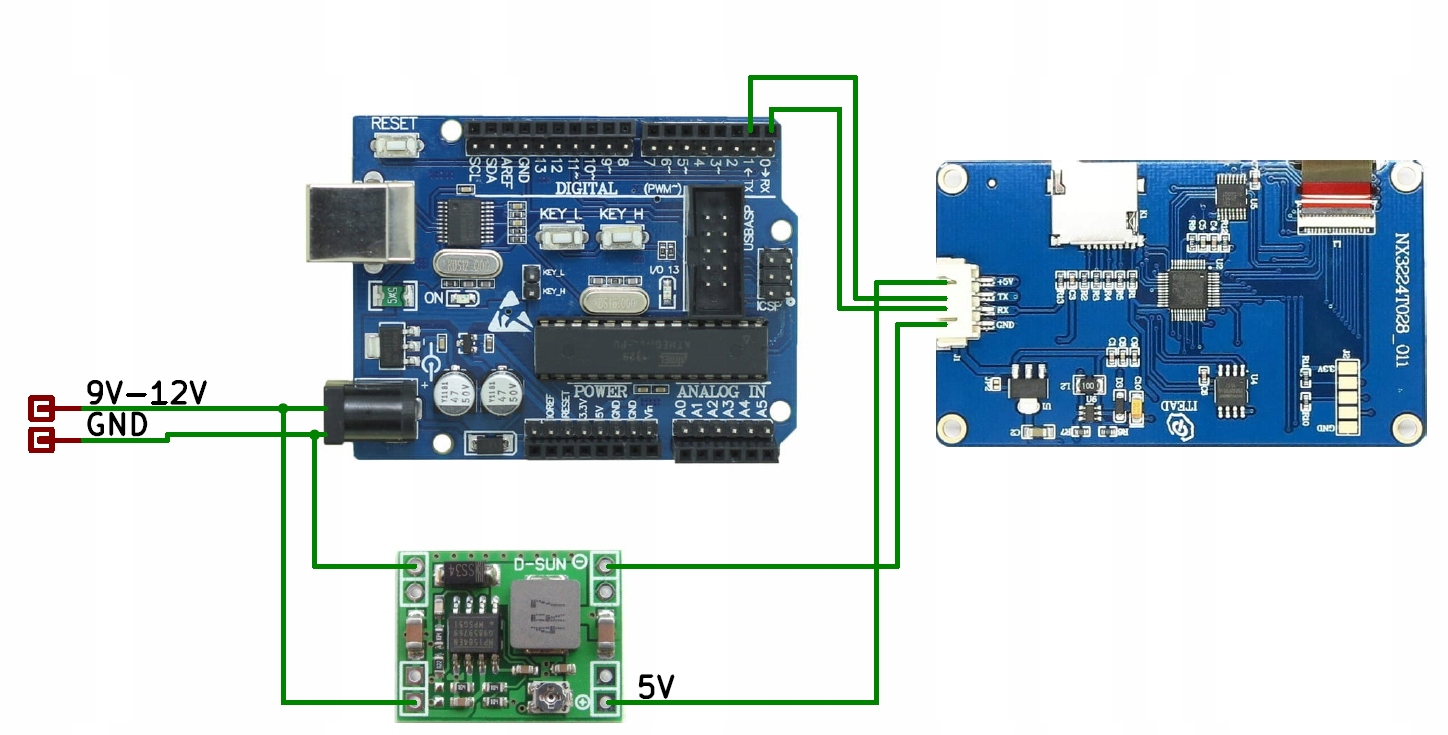

    Для живлення дисплея ми вважаємо за краще використовувати спеціальний модуль FOCA або наведену нижче схему підключення.

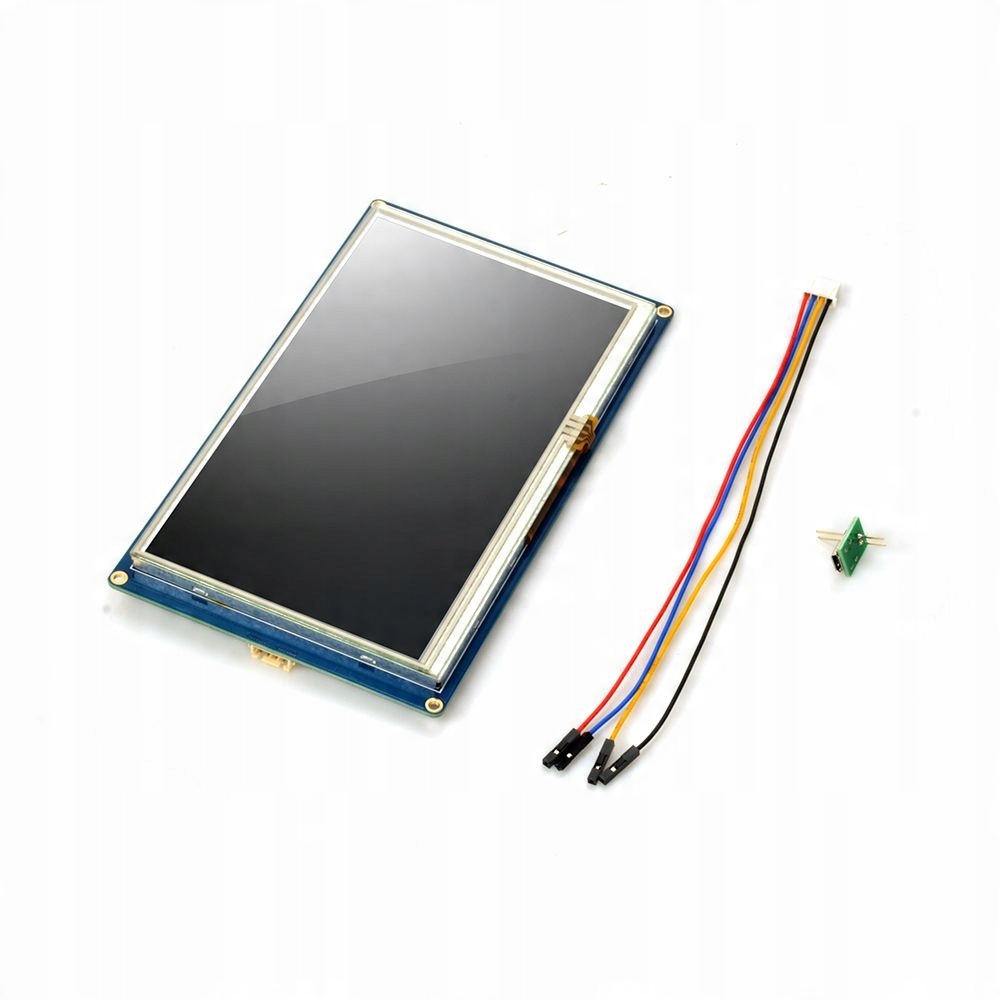

    У набір входить:

    • Дисплей Nextion
    • Адаптер для джерела живлення USB
    • З'єднувальні кабелі з вилка.
