LCD OLED 1.3" Blue SPI I2C SH1106 ARDUINO RPi
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 38
Заказывая «ЖК-дисплей OLED 1,3 дюйма, синий SPI I2C SH1106 ARDUINO RPi» данный товар из каталога «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

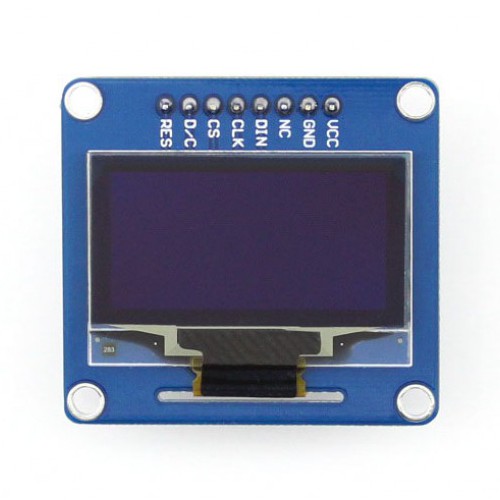

OLED 1,3" Blue SPI I2C

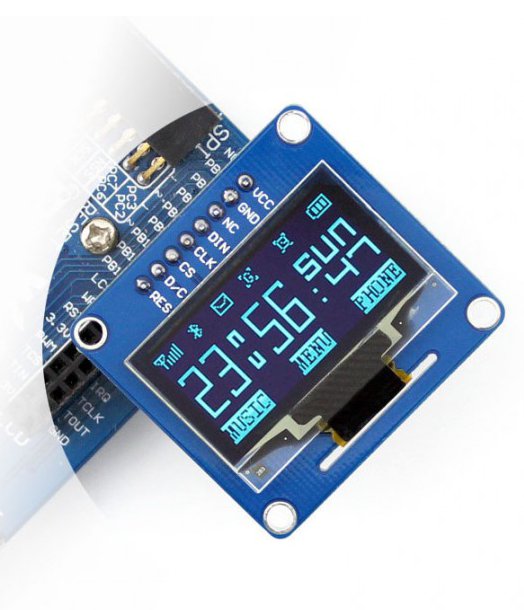

OLED-дисплей з діагоналлю 1,3" і роздільною здатністю 128 х 64 пікселів. Колір символів, що відображаються - синій. Екран заснований на контролері SH1106, працює від напруги 3,3 В і 5 В, зв'язується через SPI або I2C. Він має припаяні прості золоті роз’єми. Дисплей, сумісний із ARDUINO, підтримується багатьма бібліотеками, зокрема u8glib
- Робоча напруга: від 3,3 В до 5,0 В
- Драйвер: SH1106
- Зв'язок: 3-провідний SPI, 4-провідний SPI, I2C
- Тип дисплея: OLED
- Діагональ: 1,3"
- Роздільна здатність: 128 x 64 пікселів
- Кольори: синій
- Кут огляду: понад 160°
- Робоча температура: від -20 °C до 70 °C
- Паяні золоті контактні роз’єми – крок 2,54 мм
- Розміри: 40,5 x 37,5 мм
Включено
- РК-дисплей OLED 1,3" синій
Вікіпедія: www.waveshare.com/wiki/1.3inch_OLED_(B)
Інтерфейс

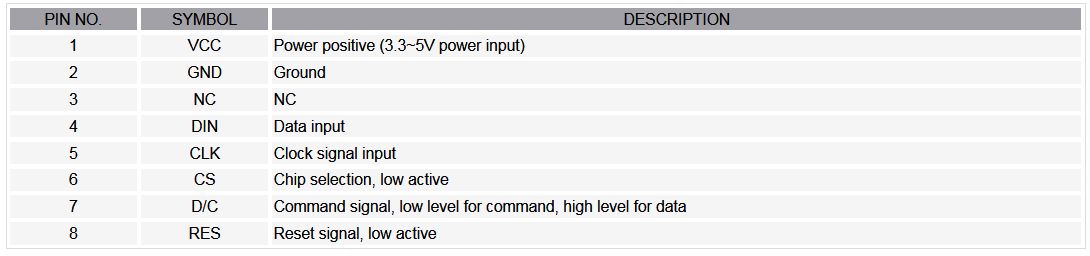

Зв'язок із дисплеєм відбувається через інтерфейс SPI або I2C. Опис окремих контактів наведено в таблиці нижче.
Конфігурація інтерфейсу

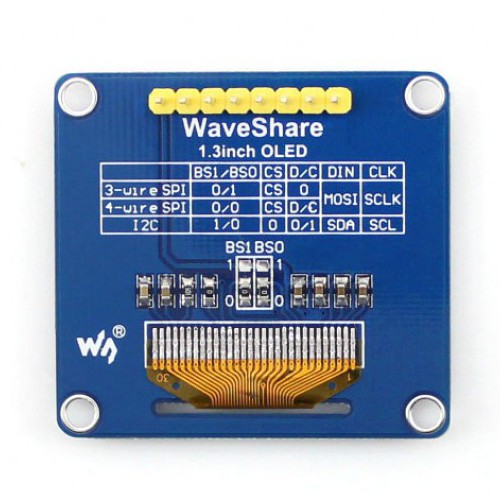

Шина зв’язку SPI та I2C вибирається за допомогою перемичок BS0 та BS1, розташованих на задній частині плати. За замовчуванням дисплей працює в 4-провідному режимі SPI. Детальна інформація наведена в таблиці нижче.
Ресурси розробки: демо-коди, схеми, таблиці даних тощо.
Вікіпедія: www.waveshare.com/wiki/1.3inch_OLED_(B)
