TFT LCD дисплей 2.4" SPI ILI9341 SD touch

Модуль з TFT дисплеєм діагоналлю 2.4" і роздільною здатністю 320 x 240 пікселів. Це кольоровий дисплей із максимальною кількістю 65536 кольорів.

Модуль ідеально підходить для всіх проектів на основі Arduino, ESP32 або STM32.

Контролер і бібліотеки

Дисплей має вбудований контролерILI9431. Керувати зображенням за допомогою цього контролера неймовірно просто. Для Arduino існує кілька готових бібліотек для цього контролера, як-от Adafruit TFT.

Контролер дисплея налаштовано для роботи із послідовним інтерфейсом SPI. Завдяки цьому для підключення до Arduino або STM32 потрібно лише кілька контактів. Збережіть цінні контакти мікроконтролера.

Сенсорна панель

Вона має сенсорний шар із застосуванням резистивної технології. Дотик підтримується спеціальним контролером XPT2046 з інтерфейсом SPI. Для сенсорного зв’язку передбачені спеціальні контакти. Контролер може видати переривання, коли виявлено дотик.

Щоб полегшити роботу сенсорної панелі, до комплекту TFT-дисплея входить стилус. Завдяки цьому ви зможете більш точно використовувати дотик.

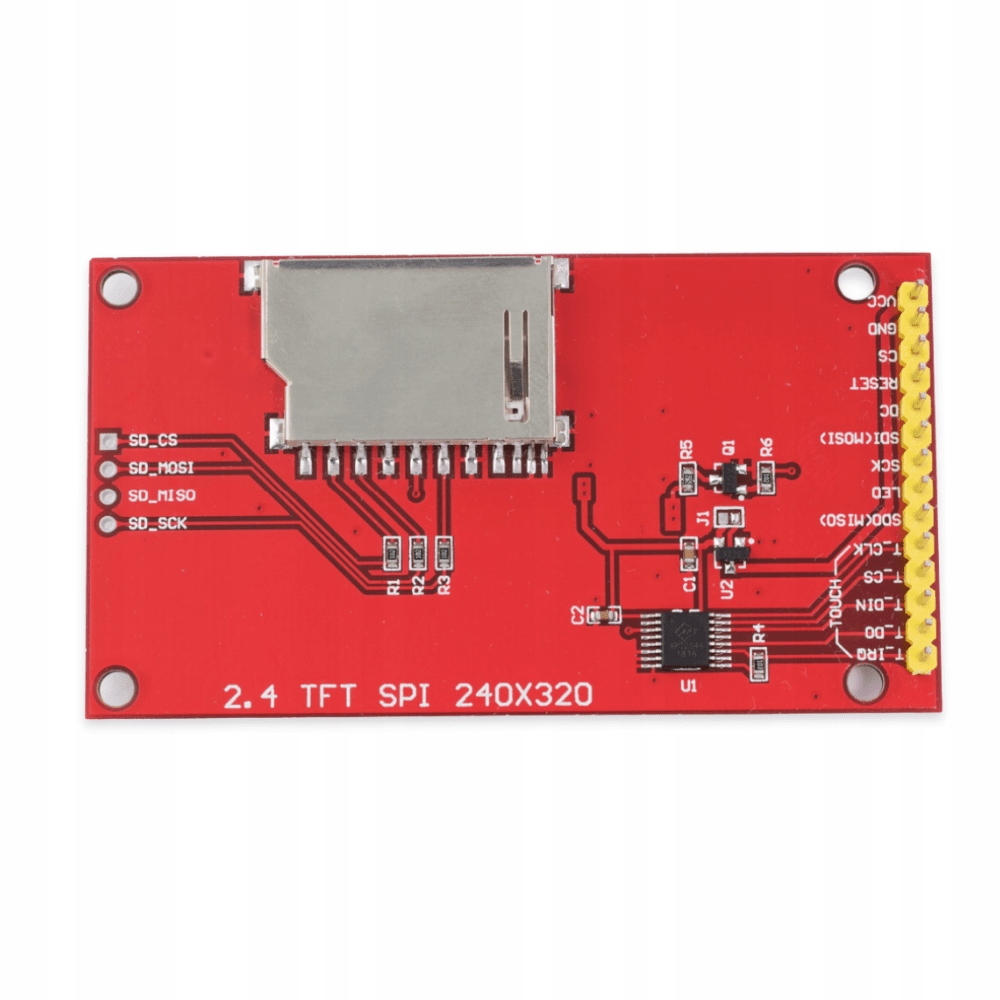

Гніздо для карти пам'яті

Щоб створити гарний інтерфейс, вам знадобиться підготовлена ​​графіка. Де їх зберігати? На модулі є роз'єм для повнорозмірної SD карти. Зв’язок із картою пам’яті також відбувається черезінтерфейс SPI.

Мікроконтролери не мають достатньо пам’яті для зберігання великої кількості красивих зображень для створення інтерфейсу користувача (GUI). Карта пам'яті робить це набагато простіше.

Елементи дисплея

Передня частина дисплея захищена плівкою, щоб уникнути подряпин на сенсорному шарі під час транспортування.

Усі роз’єми goldpin standard 2.54". Ви можете легко підключити TFT-дисплей, наприклад, до макетної плати або за допомогою з’єднувальних кабелів.

Підключення до Arduino - ПРИМІТКА

дисплей працює від напруги 3,3 В!Щоб підключити його до Arduino Uno, Nano, Leonardo або Mega, вам знадобиться перетворювач напруги. Ви знайдете його в іншій пропозиції.

Параметри 2,4" TFT LCD сенсорного дисплея

• Технологія: LCD TFT
• Діагональ: 2,4"
• Драйвер LCD: ILI9341
• Інтерфейс: SPI
• 65 536 кольорів, RGB
• Роздільна здатність: 320 x 240 пікселів
• Світлодіодне підсвічування
• Напруга живлення РК-дисплея: 3,3 ÷ 5 В
• Напруга комунікаційного контакту: 3,3 В
• Напруга світлодіода: 3,3 В
• Резистивна сенсорна панель
• Додатковий роз'єм для карти SD
• Робоча температура: -20 ÷ 70°C
• Розміри: 77 x 43 мм.
