LED дисплей 4 цифри + TM1637
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 6
Покупая «LED дисплей 4 цифри + TM1637» данный товар из каталога «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

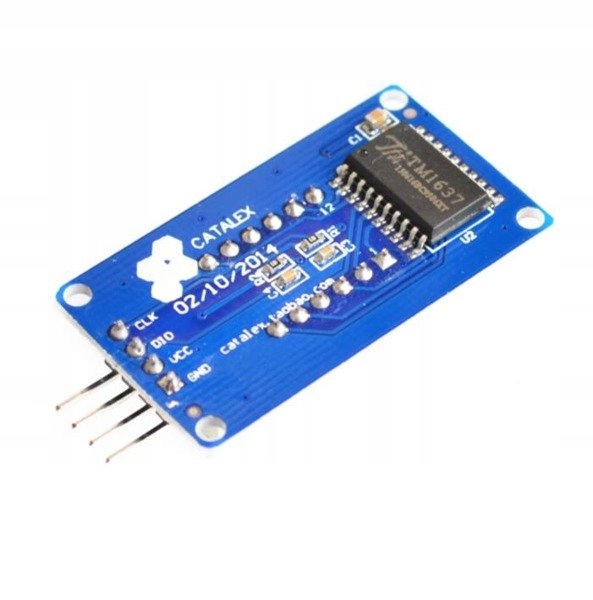

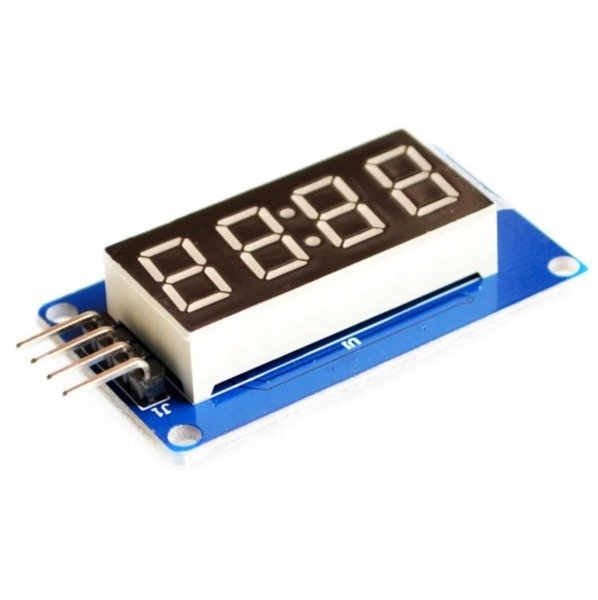

Світлодіодний дисплей 4 цифри + контролер TM1637 - Arduino

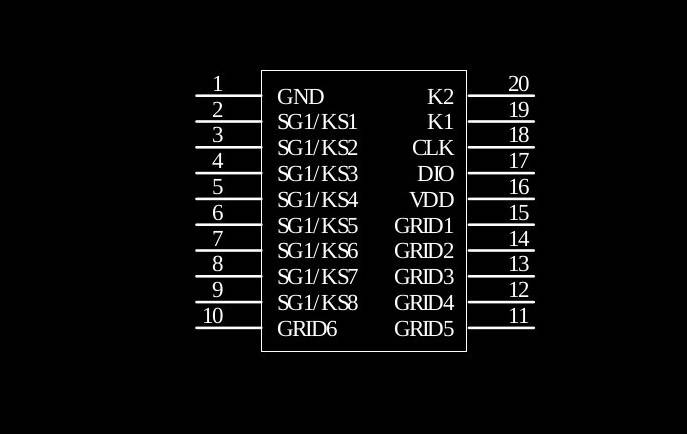

Опис функцій штифтів
DIO Введення/виведення послідовних даних, контакт 17, введення/виведення послідовних даних, вхідні дані записуються на високий рівень SCLK, кожен отриманий байт під час передачі, генерує сигнал ACK на дев’ятому годиннику .
CLK Вхід тактового сигналу, висновок 18, дані записуються на передньому фронті тактового сигналу
K1 ~ K2 Введення даних сканування ключів, контакти 19-20, дані, введені на контакти, будуть зчитані (фіксовані) у кінці періоду відображення
SG1 ~ SG8 вихід (сегментний), контакти 2-9, сегментний вихід (також використовується для сканування клавіатури) N-типу, вихід відкритого стоку
GRID6 ~ GRID1 Вихід (сітка), контакти 10-15, вихід для керування анодом дисплея, тип P, вихід з відкритим стоком
VDD Живлення логіки, контакт 16, 5 В ± 10%
GND Логічна земля, контакт 1, систематично підключений
Розміри:
дисплей 30x14x7 мм
платний модуль: 22x42x11 мм
Отвори для кріплення 2,5 мм

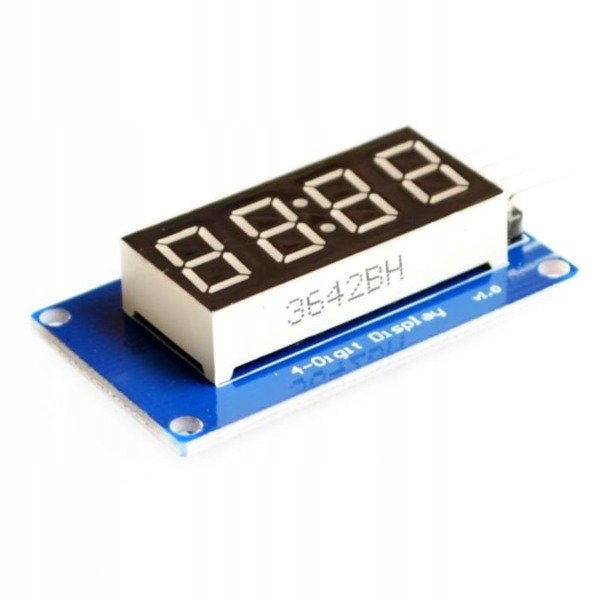

7-сегментний 4-значний дисплейний модуль дозволяє відображати час, швидкість, тиск і багато іншої інформації. Драйвер TM1637 зменшує кількість контактів, необхідних для роботи дисплея. Потрібно підключити лише 4 лінії: CLK, DIO, V
