LED дисплей 4 цифри TM1637
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 102
Просматривая «LED дисплей 4 цифри TM1637», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

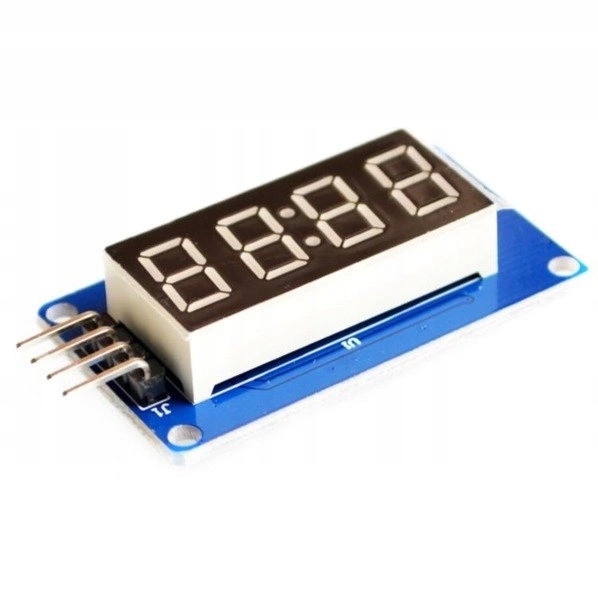

Світлодіодний дисплей 4 цифри + контролер TM1637 - Arduino
Світлодіодний дисплей 4 цифри + контролер TM1637 - Arduino
Опис функцій контактів
DIO Послідовне введення/виведення даних, контакт 17, послідовний вхід/ вихідні дані, вхідні дані записуються на високому рівні SCLK, кожен отриманий байт під час передачі генерує сигнал ACK на дев’ятому синхроимпульсі.CLK Синхронний вхід, висновок 18, дані записуються на передньому фронті тактовий сигнал K1 ~ K2 Вхід даних сканування ключа, контакти 19-20, дані, введені на контакти, будуть зчитані (фіксовані) у кінці періоду відображенняSG1 ~ SG8 вихід (сегмент), контакти 2-9, сегментний вихід (також використовується для сканування клавіатури) типу N, вихід відкритий стікGRID6 ~ GRID1 Вихід (сітка), контакти 10-15, вихід для керування анод дисплея, тип P, вихід з відкритим стокомVDD Логічне живлення, контакт 16, 5 В ± 10%GND Логічне заземлення, контакт 1, підключено систематично Розміри: дисплей 30x14x7 мм модуль плати: 22x42x11 мм. Монтажні отвори 2,5 мм
Корисні посилання
Бібліотека Arduino для tm1637
