Тестер мережевого кабелю RJ45 RJ11 + БАТАРЕЯ 9 В

Тестер мережевого кабелю призначений для перевірки мережевих RJ45 (8p8c) і телефонних кабелів RJ11 (6p6c). Пристрій використовується для тестування та перевірки безперервності проводів і правильності підключення вилок.

Поданий набір є корисним інструментом для монтажних робіт. Що може значно прискорити роботу, тобто монтаж кабелю та тестування мережі.

Виконання тесту може свідчити про виникнення багатьох помилок, таких як: коротке замикання, пари , міняння проводів, відсутність прохідності.

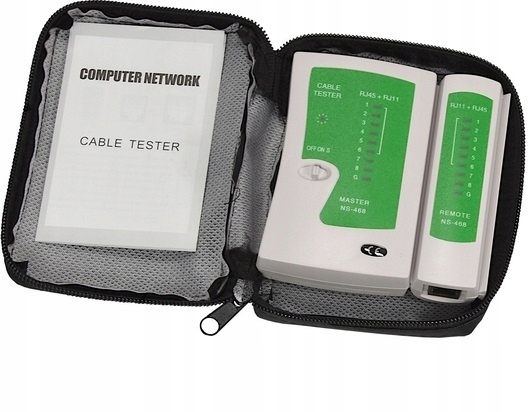

В комплекті:

• два виносних елемента: база тестера та приймач - це дозволяє проводити тест у двох різних кімнатах
• шкіряний футляр
• посібник користувача

База та приймач оснащені 9 світлодіодами (зелені світлодіоди показують тестову швидкість і червоний світлодіод для ввімкнення/вимкнення пристрою). На лівій стороні ствольної коробки є перемикач і ручка перевірки швидкості.

В набір також входить Чохол і акумулятор 9В!

Інструкції щодо тестування витої пари:

Увімкніть живлення (SLOW - повільне автоматичне сортування, FAST - швидке). Підключіть кабель зі штекером RJ45 до тестових гнізд обох модулів. Індикатори на головному модулі повинні відображати послідовність від 1 до G (G - світиться лише для екранованої витої пари).  Якщо перевірений кабель в порядку, світлодіоди в модулі передавача та приймача загоряються в такому порядку: 1 -2 -3 -4 -5 -6 -7 -8 -G

• Якщо один дріт (наприклад, 3) має розрив, індикатори № 3 на головному та віддаленому модулях не вмикатимуться.
• Якщо дроти в крученій парі поміняні місцями, наприклад, 2 і 4, світлодіод світиться в такій послідовності:
• основний модуль: 1-2-3-4-5-6-7-8-G
• віддалений модуль: 1-4-3-2-5-6-7-8-G
• У разі короткого замикання двох проводів відповідні світлодіоди на індикаторах віддаленого модуля засвітяться одночасно.

Набір містить:

• тестер кабелю RJ45 RJ11
• акумулятор Varta Energy 9 В
• чохол

NARZ0004B9V
