Амперометр PEACEFAIR PZEM-004T AC 100A

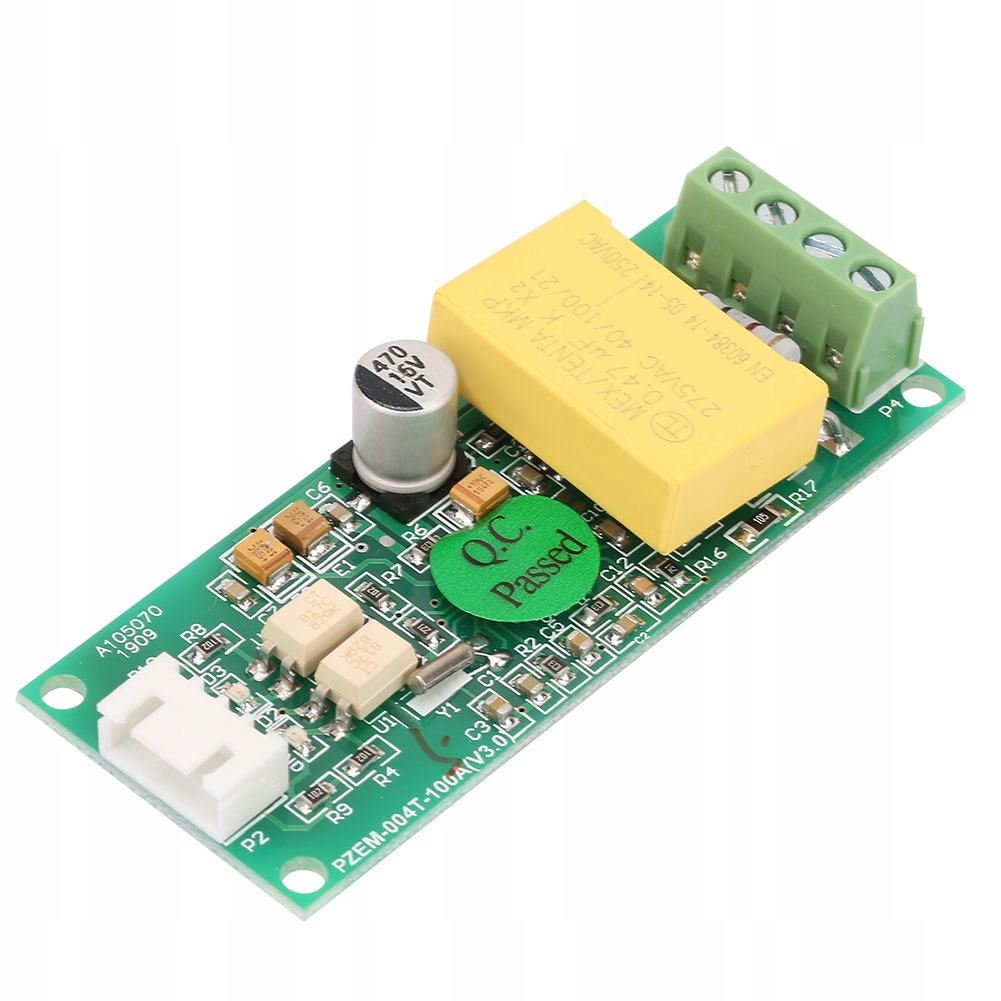

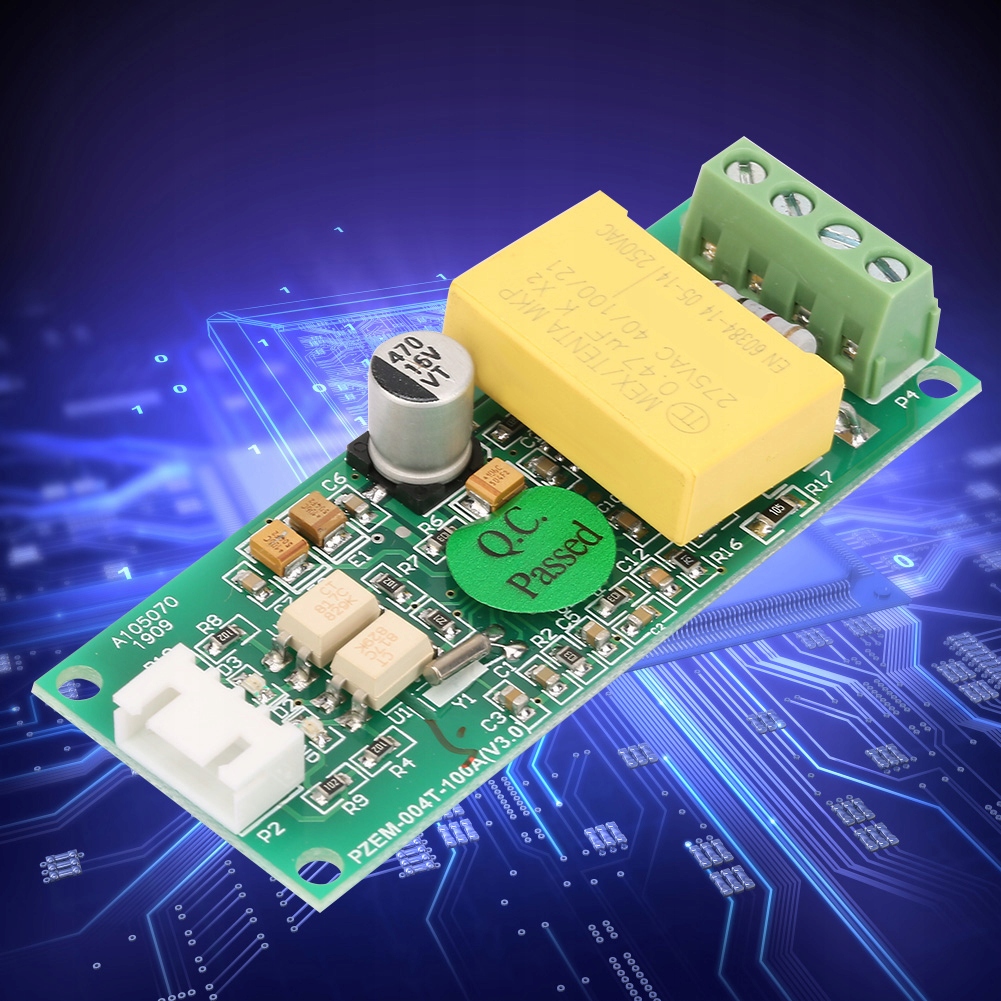

Це тестовий модуль електричного моніторингу, який можна використовувати для перевірки потужності, енергії, напруги та струму.

З’єднання цього модуля розділено на 2 частини: напруга, вхідне з’єднання струму та послідовний порт зв’язок, і ви можете використовувати різні адаптери TTL, щоб з’єднати його з різними терміналами.

Тестовий модуль призначений для тестування обладнання високої потужності, і ви можете інтуїтивно спостерігати процес накопичення для низької потужності (в межах 100 Вт) тестове навантаження.

На модулі є кнопка для скидання енергії, просто натисніть і утримуйте кнопку протягом 5 секунд, а потім відпустітьпотім натисніть кнопку знову щоб завершити скидання енергії.

Відображається на ПК або інших терміналах, і ви можете завантажити програмне забезпечення для ПК. Для інших терміналів його потрібно запрограмувати самостійно.

Технічні характеристики:

• Робоча напруга: 80~260 В змінного струму
• Випробувальна напруга: 80~260 В змінного струму
• Номінальна потужність: 100 A/22000 Вт
• Робоча частота: 45–65 Гц. ul>

  Формат відображення:

  • 1. Діапазон тестування потужності: 0~22 кВт
  • 0 ~ 10 кВт, формат відображення 0,000 ~ 9,999
  • 10 ~ 22 кВт, формат відображення 10,00 ~ 22,00
  • 2. Діапазон вимірювання енергії: 0 ~ 9999 кВт-год
  • 0 ~ 10 кВт-год, формат відображення 0,000 ~ 9,999
  • 10 ~ 100 кВт-год, формат відображення 10,00 ~ 99,99
  • 100 ~ 1000 кВт-год, формат відображення 100,0 ~ 999,9
  • 1000 ~ 9999 кВт-год і вище, формат відображення 1000 ~ 9999
  • 3.Діапазон перевірки напруги: 80~260 В змінного струму
  • Формат відображення 110,0 ~ 220,0
  • 4.Діапазон перевірки струму: 0~100A
  • Відображення формату 00,00 ~ 99,99

Функція:

1. Вимірювання напруги (В), струму (А), середньої потужності (кВт), енергії (кВт·год).

2. Скидання енергії натисканням однієї кнопки.

3. Збереження даних після вимкнення (збереження зібраних даних про енергію перед вимкненням).

4. Функція дисплея ПК (відображення напруги, струму, середньої потужності, енергії).

5. Функція зв’язку через послідовний порт (послідовний порт TTL може обмінюватися даними, зчитувати та встановлювати параметри з різними терміналами через USB-адаптер).

Інтерфейс дисплея:

Відображення через ПК або інші термінали (потрібно самостійно). програма), нижче наведено короткий опис кожного параметра, що відображається:

1. Дисплей напруги (В)

Виміряйте та відобразіть напругу мережі.

2. Відображення струму (A)

Вимірювання та відображення струму навантаження (пристрою). Поточне значення тесту становить 10 мА з самого початку, і цей модуль призначений для тестування пристроїв високої потужності, якщо вам потрібна точність тестування струму на рівні мА, це не рекомендується.

3. Відображення енергії (кВт-год)

Вимірювання та відображення сукупного споживання енергії. Мінімальна одиниця виміру енергії становить 0,001 кВт/год, тобто вона починає накопичуватися з 1 Вт/год. Ви можете інтуїтивно спостерігати за процесом накопичення для тесту з низьким навантаженням (в межах 100 Вт).

4. Відображення потужності (кВт)

Вимірює та відображає потужність навантаження. Тестове значення потужності становить від початку 0,001 кВт, що означає, що тестування починається з 1 Вт, і цей модуль призначений для тестування пристроїв високої потужності. Якщо вам потрібно тестувати потужність у межах 1 Вт, це не рекомендується.

Зв'язок через послідовний порт

Цей модуль розроблено з послідовним портом даних TTL, ви можете читати та встановлювати відповідні параметри через послідовний порт. Якщо вам потрібно зв’язатися з пристроєм, який має USB або RS232 (наприклад, комп’ютер), потрібен адаптер TTL. Таблиця нижче містить протоколи зв’язку цього модуля:

Функція

Head

Data1- Data5

Sum

Напруга

B0

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування значення напруги)

1A

A0

00 E6 02 00 00 (Лічильник відповідає, що значення напруги становить 230,2 В)

88

Струм

B1

C0 A8 01 01 00 (Комп’ютер надсилає команду для читання поточного значення)

1B

A1

00 11 20 00 00 (Лічильник відповідає, що поточне значення становить 17,32 A)

D2

Середня потужність

B2

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування середнього значення потужності)

1C

A2

08 98 00 00 00 (Лічильник відповідає, що значення активної потужності становить 2200 Вт)

42

Зчитування енергії

B3

C0 A8 01 01 00 (Комп’ютер надсилає команду для зчитування енергії значення)

1D

A3

01 86 9f 00 00 (Лічильник відповідає, що енергетична цінність становить 99999wh)

C9

Установити адресу модуля

B4

C0 A8 01 01 00 (Комп’ютер надсилає команду встановити адресу, адреса 192.168.1.1)

1E

A4

00 00 00 00 (Лічильник відповідає, що адресу встановлено успішно)

A4

Встановіть порогове значення сигналізації потужності

B5

C0 A8 01 01 14 (комп’ютер надсилає команду для встановлення порогового значення сигналізації потужності)

33

A5

00 00 00 00 (Лічильник відповідає, що порогове значення тривоги потужності встановлено успішно)

A5

Ілюстрація протоколу зв’язку:

1. Установіть адресу зв’язку: 192.168.1.1

Дані відповіді: A4 00 00 00 00 00 A4

У надсиланні команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (шістнадцяткове ), кумулятивні сумарні дані становлять 21E, візьміть останні два байти 1E як кумулятивні сумарні дані в командах надсилання; у даних відповіді: A4 + 00 + 00 + 00 + 00 = A4 (шістнадцяткове), кумулятивні загальні дані – це A4, які є кумулятивними загальними даними у відповіді.

2. Встановіть порогове значення сигналізації потужності: 20 КВт

Дані відповіді: A5 00 00 00 00 00 A5

Значення сигналізації потужності цього модуля базується на одиницях кВт і мінімальному значенні сигналізації становить 1 кВт, максимальне значення становить 22 кВт.

3. Зчитайте напругу

Дані відповіді: A0 00 E6 02 00 00 88

4. Прочитайте поточний
