Посилання на відео YouTube про роботу контролера Guillotine Controller – попередня версія – менш розширена

https://youtu.be/5azfpaAALHI

Автоматичне вимірювання лічильника довжини - подача - різання - приймання

.

Наприклад, я опишу операцію для різання дроту:

.

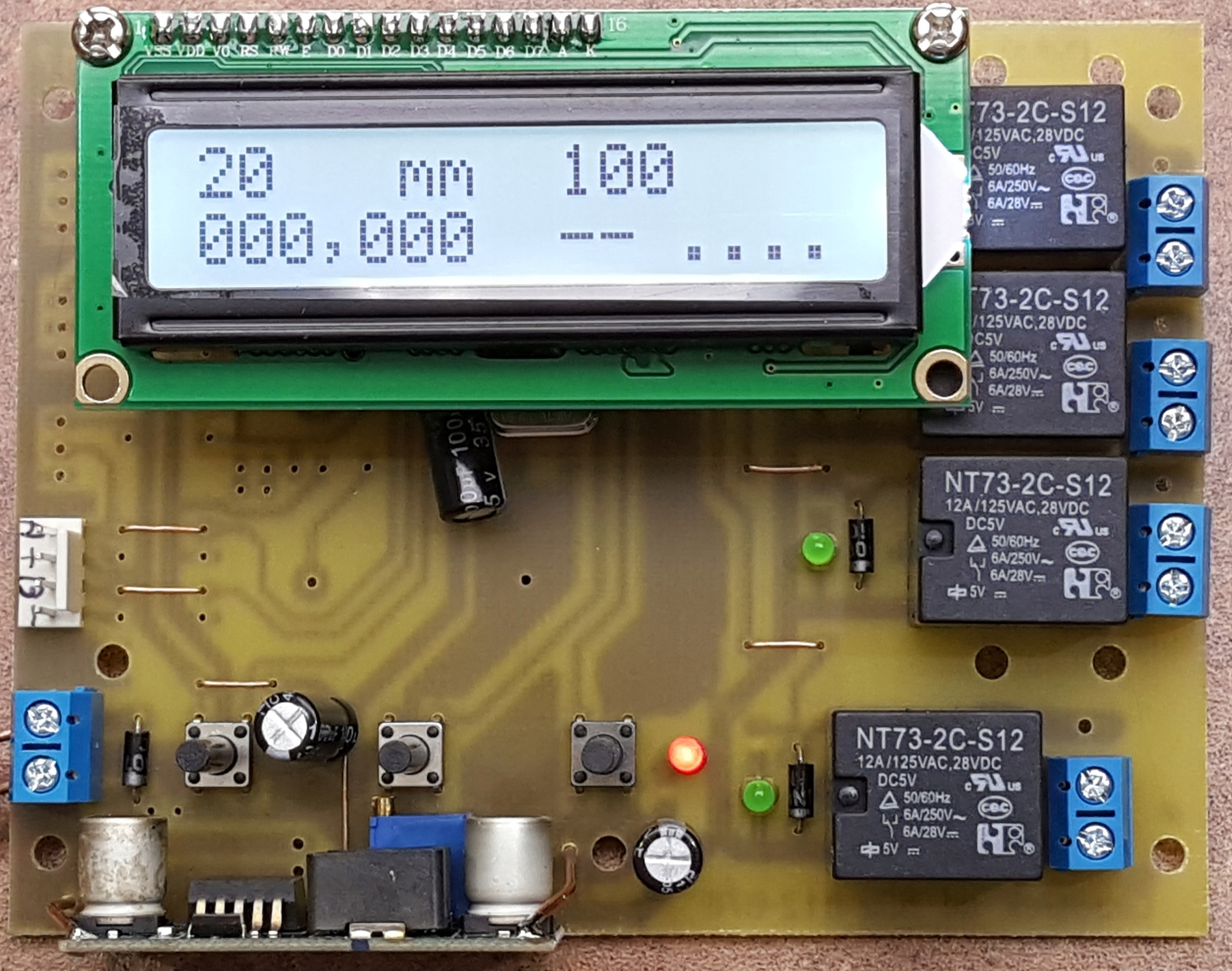

На головному дисплеї ми маємо інформацію про підраховані імпульси, лічильник елемента, стан реле, поточний стан контролера

.

4 реле - нормально розімкнуті контакти (або нормально відкритий і закритий за запитом)

• 1 увімкніть двигун із живильником
• 2 увімкніть ріжучу гільйотину
• 3 Гальмо для двигуна з живильником - якщо двигун має окрему котушку
• 4 прийомні відрізні елементи - керування стрічкою або надсилання імпульсу на інший контролер

4-контактний роз'єм для інкрементального кодер - NPN OC (ні) AB

3 кнопки навігації - Пуск - СТОП - вхід до налаштувань контролера

LCD 2x16 символів

Система живлення 12-24V DC стабільна

p>

Меню контролера містить наступні налаштування:

• перетворення імпульсів кодера в одиниці вимірювання
• встановлення кількості елементів для виконання контролером, напр. 200 штук і автоматично завершить
• виготовлення елементів без обмежень
• лічильник елементів, що виготовляються, або скільки залишилося, якщо ми встановимо значення, яке потрібно зробити
• налаштування довжина елемента
• вибір одиниці вимірювання, що відображається в контролері
• автоматичне скидання лічильника після виконання, наприклад: 1 штука - без автоматичного циклу
• встановлення часу роботи гальма двигуна
• встановлення часу операція, наприклад: гільйотина
• встановлення часу, протягом якого елементи приймають - наприклад, рухома рука або конвеєрна стрічка
• налаштування перетворювача імпульсів 1 в 1, x1000, дільник
• li>

Встановлення в корпусі становить 25 злотих - додаткова плата

Живлення 12 В для роботи контролера 15 злотих - додаткова плата

Рекомендується інкрементний кодер AB 5 В TTL - не входить до комплекту ціна контролера
