Можливість автоматизації на основі поточного напрямку!

Лічильник електроенергії трансформаторний з модулем WiFi

✅ 3-фазний, з трансформаторами 120А

✅ двосторонній - вимірювання споживання та виробництва електроенергії

✅ від WiFi до програм TUYA та Smart Life

Трансформаторний, двонаправлений лічильник електроенергії для дистанційного вимірювання електроенергії по кожній з 3 фаз. Він підключається до мережі Wi-Fi, дозволяючи дистанційно переглядати поточне споживання енергії за допомогою програм TUYA або Smart Life.

Опис продукту

• Трифазний лічильник електроенергії - з модулем WiFi для програм TUYA та Smart Life

• Двонаправлений - вимірює енергію, отриману від електричної мережі та вироблену фотоелектричними панелями

• Трансформатори 120A -вимірювання електричної енергії пристроїв і ланцюгів, що споживають до 120A.

• Сигнали тривоги та сповіщення: про підвищення напруги, падіння напруги, збільшення струму, збільшення потужності вище встановленого рівня, зміну напрямку струму (споживання, виробництво), використання ліміту споживання енергії, збільшення лічильника температура (захист від перегріву), інформація про втрату однієї з фаз.

• Автоматизація та безпека - створіть автоматику, яка вимикатиме пристрої після перевищення встановленого ліміту струму, напруги, потужності, споживання (потрібен додатковий виконавчий пристрій, наприклад реле WiFi).

• Захист від крадіжки енергії - попередній перегляд у реальному часі дозволяє перевіряти поточне споживання для кожної фази.

• Бездротовий зв'язок - цей пристрій працює з мережею WiFi 2,4 ГГц

• Широка сумісність - програма доступна для пристроїв Android та iOS.

Специфікація

• Напруга живлення: 230 В змінного струму, 50/60 Гц
• Межфазна напруга: 380-415 В змінного струму, 50/60 Гц
• Струм трансформатора: 120 A макс.
• Кількість фаз: 3 фази
• Толерантність: +- 1%
• Споживання пристрою: приблизно 1,5 Вт
• Розміри модуля: 18 мм x 65 мм x 115 мм
• Робоча температура: -25C - +60C

УВАГА! Лічильник повинен працювати в електричній мережі, захищеній вимикачем надструму та захисним пристроєм

Вимірювання

Окреме вимірювання для кожної з 3 фаз:

• вимірювання напруги
• вимірювання струму
• вимірювання потужності

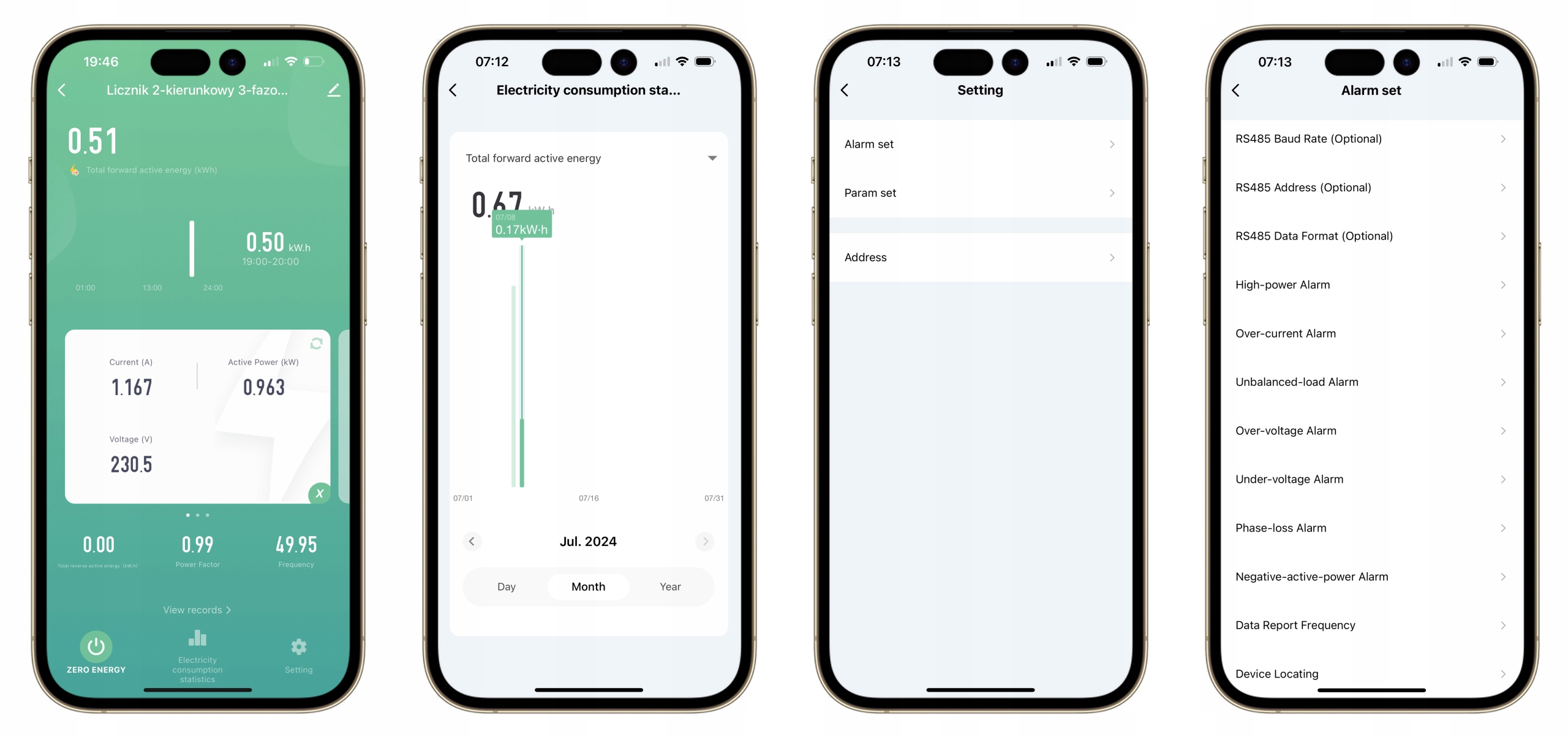

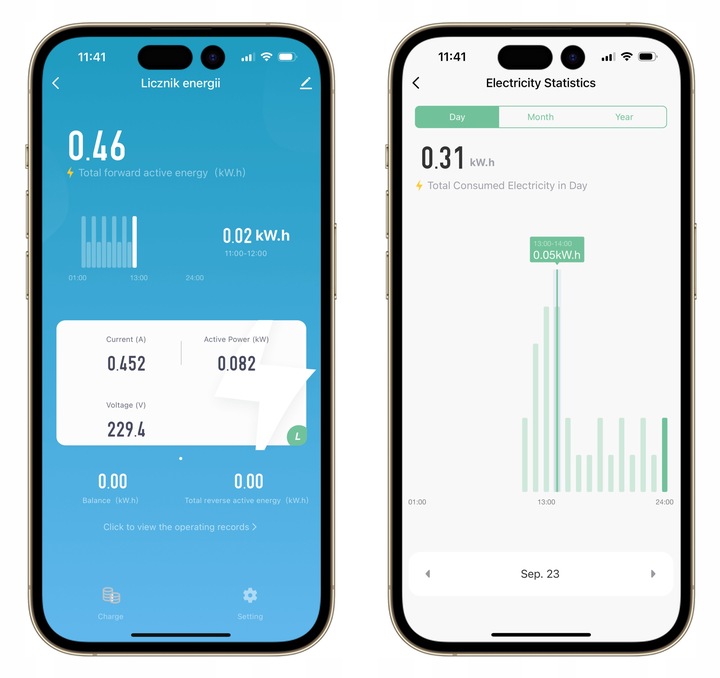

Детальні дані

Окремі миттєві дані для кожної з 3 фаз:

• Поточний
• Потужність
• Напруга

Підсумкові дані для всіх етапів:

• Сума спожитої електроенергії
• Сума виробленої електроенергії (PV)
• Загальне добове споживання
• Щомісячний підсумок
• Річна історія вимірювань
• Графіки споживання енергії

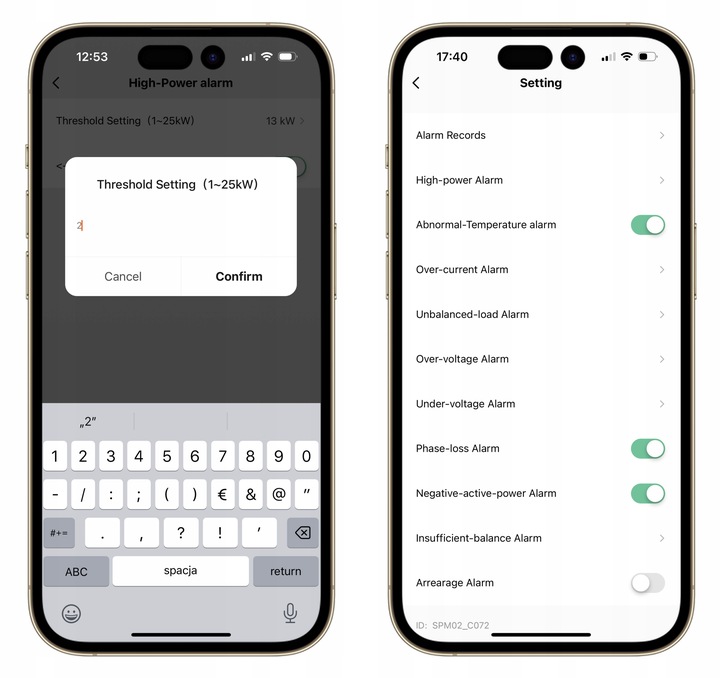

Сигнали

Лічильник може встановлювати сигнали тривоги, що повідомляють про:

• збільшення потужності
• збільшення струму
• виявлення навантаження відмінності між фазами
• підвищення напруги
• падіння напруги
• виявлення обриву фази

Це можливе налаштування частоти звітів, наприклад, 2 рази кожні 10 секунд.

Автоматизація

Лічильник забезпечує автоматизацію на основі напрямку струму.

Автоматизація дозволяє вмикати або вимикати інший виконавчий пристрій, наприклад, реле WiFi або ZigBee для програми TUYA або Smart Life на основі:

• поточний напрямок і значення
• значення напруги
• активна потужність
• загальне споживання енергії з електричної мережі
• загальна електроенергія, вироблена фотоелектричними панелями

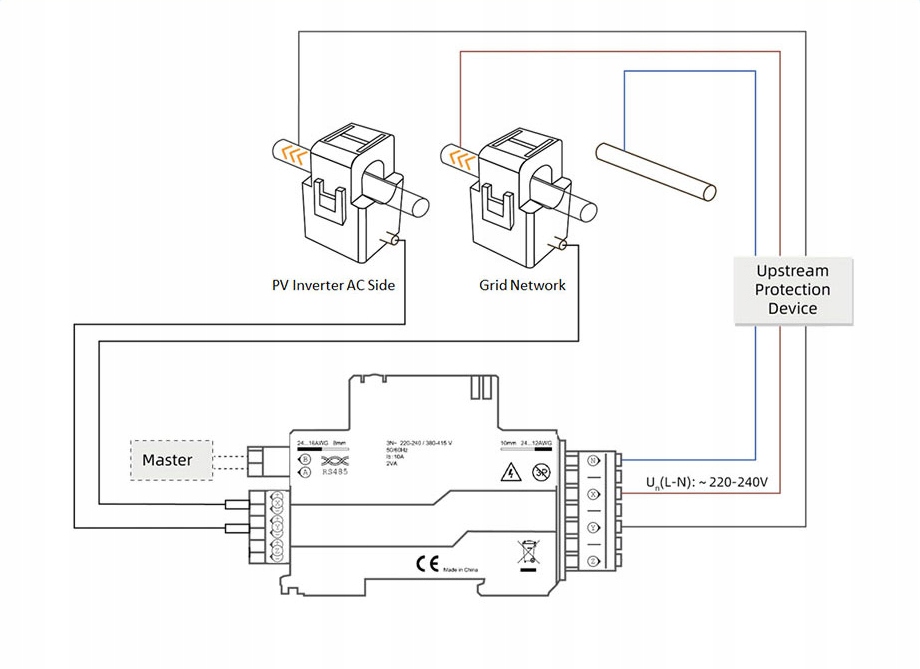

Схема підключення

УВАГА! Під час монтажу переконайтеся, що трансформатор встановлений у правильному напрямку!

УВАГА! Лічильник повинен працювати в електричній мережі, захищеній вимикачем надструму та захисним пристроєм

Режими роботи

Лічильник може працювати в однофазній і трифазній системі:
